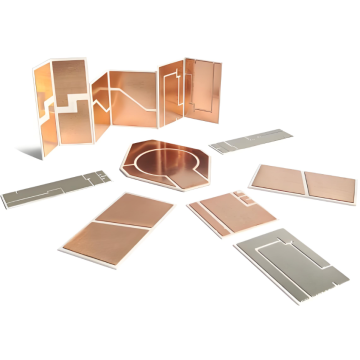

Керамічна підкладка DBC (пряма мідь)-це високопродуктивний матеріал, широко використовується в електроніці та застосуванні теплового управління. Він створюється шляхом скріплення шару міді безпосередньо на керамічну основу, як правило, алюмінієвий нітрид (ALN) або глинозем (Al₂o₃) при високих температурах. Цей процес призводить до сильної, надійної та термічно ефективної підкладки, яка поєднує чудову електричну ізоляцію та термічну стійкість кераміки з високою провідністю міді.
Основні особливості:
Висока теплопровідність:

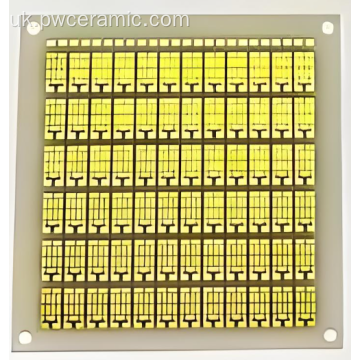

Алюмінієві субстрати DBC Nitride пропонують виняткову теплопровідність (170-200 Вт/м · К), що робить їх ідеальними для розсіювання тепла у потужних застосуванні.

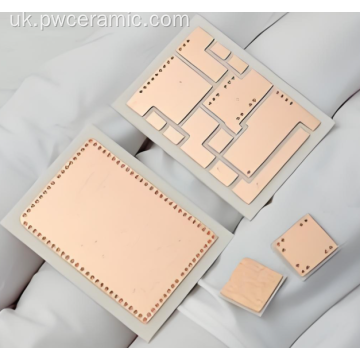

Субстрати DBC Alumina, при цьому нижча теплопровідність (24-28 Вт/м · К) є рентабельними та придатними для менш вимогливих теплових середовищ.
Відмінна електрична ізоляція:
Керамічний шар забезпечує високу діелектричну міцність, забезпечуючи надійну електричну ізоляцію у застосуванні високої напруги.
Сильний мідний-керамічний зв’язок:
Процес прямих зв'язків створює надійний інтерфейс між мідними та керамічними шарами, забезпечуючи довговічність та стійкість до теплового циклу.
Висока потужність, що переносить струм:
Товстий мідний шар (як правило, 0,1-0,3 мм) дозволяє отримати високу потужність, що переносить струм, та ефективний розподіл потужності.
Теплове розширення відповідності:
Коефіцієнт теплового розширення субстратів DBC може бути розроблений відповідно до інших матеріалів, таких як кремній, зменшення теплового напруження та підвищення надійності.
Заявки:
Електроніка живлення:
Використовується в модулях потужності, IGBT (ізольовані біполярні транзистори) та MOSFET для ефективного розсіювання тепла та електричних показників.
Світлодіодне освітлення:
Забезпечує теплове управління для великих потужних світлодіодних пакетів, забезпечуючи довголіття та продуктивність.
Автомобільна промисловість:
Основні для електромобілів (EVS) для інверторів живлення, систем управління акумуляторами та приводів двигунів.
Відновлювана енергія:
Використовується в сонячних інвертерах та вітроенергетичних системах для надійного перетворення електроенергії та теплового управління.
Аерокосмічний та захист:
Використовуються в системах високої надійності, що потребують надійних теплових та електричних показників.
Переваги перед іншими субстратами:
Порівняно з традиційними матеріалами друкованої плати, керамічні субстрати DBC пропонують чудове теплове управління та електричну ізоляцію.
На відміну від товстої плівки або тонких плівок, DBC забезпечує більш високу ємність, що переносить струм та кращі теплові показники.
Керамічні субстрати DBC є критичним компонентом сучасної електроніки, що пропонує неперевершені теплові, електричні та механічні властивості. Їх універсальність та надійність роблять їх незамінними в таких галузях, як автомобільна, відновлювана енергія, аерокосмічна та енергетична електроніка, сприяючи інноваціям та ефективності у високопродуктивних додатках.
