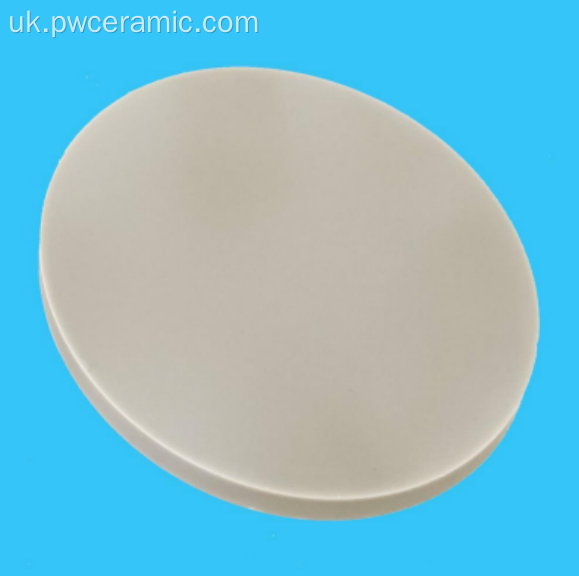

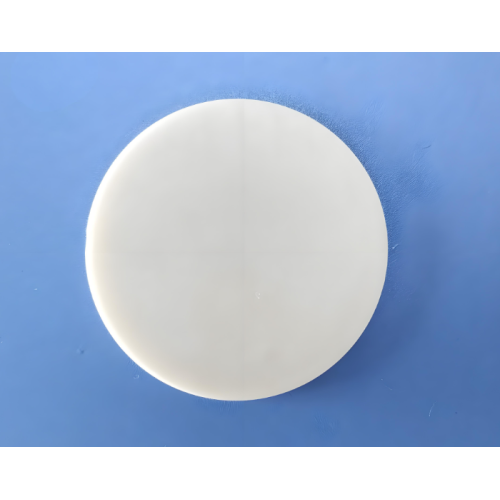

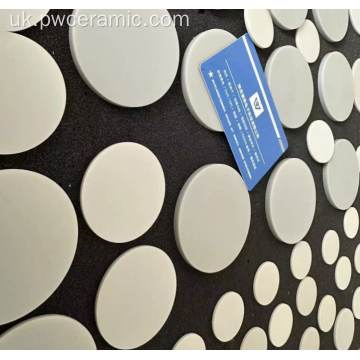

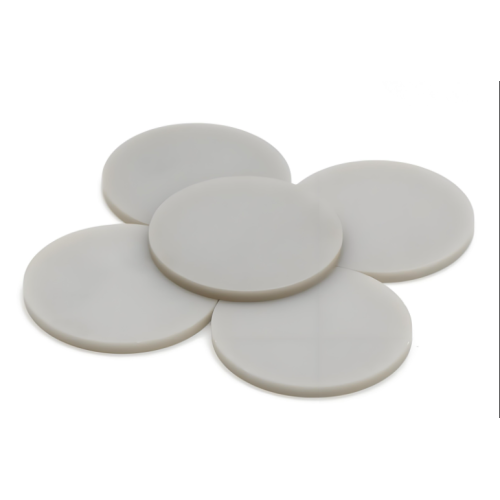

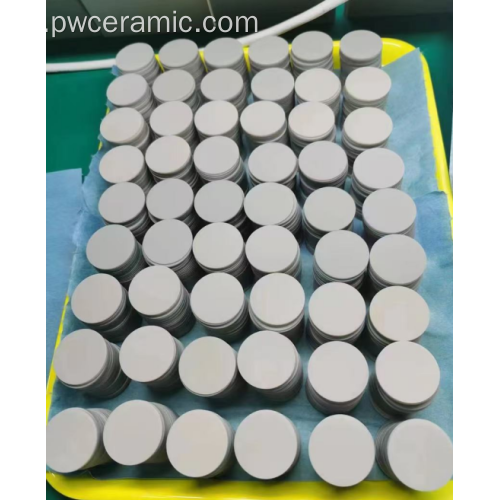

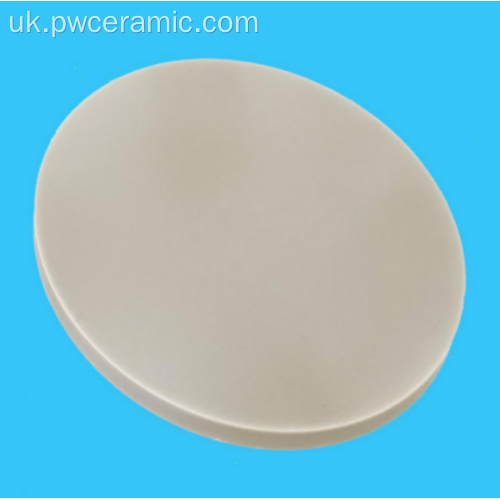

Керамічний диск з нітриду алюмінію – висока теплопровідність і електроізоляція
Огляд продукту
Керамічний диск із нітриду алюмінію Puwei — це високоефективний керамічний матеріал преміум-класу, який поєднує виняткову теплопровідність із чудовими електроізоляційними властивостями. Розроблені для вимогливих додатків у передовій електронній упаковці та мікроелектроніці , ці диски забезпечують надійну роботу в найскладніших сценаріях управління температурою.
- Виняткова теплопровідність: 170–230 Вт/(м·К) для чудового розсіювання тепла
- Чудова електроізоляція: висока діелектрична міцність із питомим об’ємним опором >10¹⁴ Ω·см
- Висока механічна міцність: міцність на вигин до кількох сотень МПа
- Відповідність температурному розширенню: сумісний із напівпровідниковими матеріалами
- Хімічна стійкість: протистоїть корозії та зберігає ефективність у суворих умовах
Технічні характеристики
Властивості матеріалу
- Теплопровідність: 170–230 Вт/(м·К) при кімнатній температурі
- Діелектрична проникність: 8,5–9,0 при 1 МГц
- Діелектрична міцність: 15–20 кВ/мм
- Питомий об'ємний опір: >10¹⁴ Ω·см при кімнатній температурі
- Міцність на вигин: 300–400 МПа
- Щільність: 3,26–3,30 г/см³
- Коефіцієнт теплового розширення: 4,5×10⁻⁶/°C (RT–400°C)
- Шорсткість поверхні: Ra ≤0,4 мкм (доступна полірована обробка)
Стандартні розміри
- Діапазон діаметрів: від 10 мм до 200 мм
- Діапазон товщини: від 0,2 мм до 10 мм
- Допуск: від ±0,02 мм до ±0,1 мм залежно від застосування
- Оздоблення поверхні: обпалена, шліфована або полірована
Особливості та переваги продукту
1. Виняткове управління температурою
Завдяки теплопровідності 170–230 Вт/(м·K) наші керамічні диски AlN забезпечують чудове розсіювання тепла для потужних мікроелектронних компонентів і силових пристроїв . Ці виняткові теплові характеристики запобігають перегріву та забезпечують надійну роботу в складних умовах.
2. Чудова електроізоляція
Завдяки високій діелектричній міцності та питомому об’ємному опору, що перевищує 10¹⁴ Ω·см, ці диски забезпечують надійну електричну ізоляцію для інтегральних схем і високовольтних програм. Низькі діелектричні втрати забезпечують мінімальне загасання сигналу у високочастотних модулях і радіочастотних ланцюгах .
3. Надійні механічні властивості
Висока міцність на вигин (300–400 МПа) і твердість забезпечують структурну цілісність при механічних навантаженнях, що робить ці диски ідеальними для прецизійного обладнання та аерокосмічного обладнання, де надійність є критичною.
4. Хімічна та термічна стабільність
Стійкі до більшості корозійних речовин і стабільні при високих температурах, керамічні диски AlN зберігають свою ефективність у суворих промислових умовах і в мікрохвильовій печі .
Рекомендації щодо інтеграції
Оцінка дизайну
Оцініть вимоги до терморегулювання та виберіть відповідні розміри диска та обробку поверхні для вашої електронної упаковки .
Підготовка поверхні
Переконайтеся, що монтажні поверхні чисті та рівні. Використовуйте сумісні матеріали для термоінтерфейсу, щоб максимізувати ефективність теплопередачі в пакувальних системах мікроелектроніки .
Збірка компонентів
Встановіть електронні компоненти, використовуючи відповідні методи склеювання. Розгляньте відповідність теплового розширення для надійної довгострокової роботи.
Інтеграція теплової системи
Інтеграція з радіаторами або системами охолодження, забезпечуючи належний тепловий контакт для оптимального розсіювання тепла в упаковках датчиків .
Перевірка продуктивності
Випробуйте в робочих умовах, щоб переконатися, що теплові характеристики, електрична ізоляція та механічна стабільність відповідають проектним специфікаціям.
Сценарії застосування
Електроніка та напівпровідникова промисловість
Як підкладки для інтегральних схем і модулів живлення, наші керамічні диски AlN значно покращують керування температурою в електронних вузлах високої щільності. Чудова теплопровідність швидко передає тепло від мікросхем до радіаторів, покращуючи загальну надійність системи та продуктивність у додатках мікроелектроніки .
Високочастотні системи зв'язку
Ідеально підходить для мікрохвильових компонентів і радіочастотних схем, ці диски забезпечують стабільні діелектричні властивості з низькими втратами. Це забезпечує ефективну передачу високочастотних сигналів у комунікаційному обладнанні та радіолокаційних системах для мікрохвильових застосувань .
Силова електроніка та енергетичні системи
У силових пристроях і системах перетворення енергії диски AlN служать надійними ізоляційними елементами та компонентами терморегуляції. Вони підтримують оптимальні робочі температури в силових агрегатах електромобілів, сонячних інверторах і промислових моторних приводах. Також широко використовується як керамічна підкладка IGBT і功率半导体陶瓷基板.
Аерокосмічне та оборонне застосування
Поєднання легкої конструкції, високої міцності та відмінних термічних властивостей робить ці диски цінними в аерокосмічних компонентах. Вони забезпечують важливе управління температурою для супутникової електроніки та військових радіолокаційних систем, де надійність має першорядне значення.
Дослідження та розробки
Як пластини з нітриду алюмінію для науково-дослідних цілей, ці диски підтримують експериментальні установки, що вимагають точного терморегулювання та електричної ізоляції в лабораторних умовах і при розробці прототипів. Також підходить для застосування в оптоелектроніці та лазерних керамічних радіаторах .
Переваги для клієнтів
- Покращені теплові характеристики: чудове розсіювання тепла подовжує термін служби компонентів і підвищує надійність системи.
- Збільшена щільність потужності: забезпечує компактні конструкції для потужних додатків.
- Покращена цілісність сигналу: стабільні діелектричні властивості забезпечують постійну високочастотну продуктивність.
- Зниження витрат на систему: усуває потребу в складних системах охолодження в багатьох сферах застосування.
- Гнучкість дизайну: спеціальні розміри та конфігурації підтримують інноваційні конструкції продуктів.
Сертифікати та відповідність
- Сертифікована система управління якістю ISO 9001:2015
- Відповідність RoHS & REACH для екологічної безпеки
- Сертифікація чистоти матеріалу для кожної партії продукції
- Комплексна система відстеження матеріалів
- Суворі вхідні та вихідні процедури контролю якості
Параметри налаштування
Puwei пропонує комплексні послуги OEM і ODM для керамічних дисків з нітриду алюмінію, надаючи індивідуальні рішення для конкретних вимог застосування в товстоплівкових гібридних мікросхемах , гібридних мікросхемах і передових електронних системах.
- Налаштування діаметра: від 10 мм до 200 мм із точним контролем розмірів.
- Варіанти товщини: від 0,2 мм до 10 мм залежно від термічних і механічних вимог.

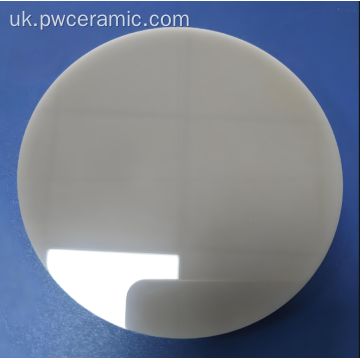

- Оздоблення поверхні: обпалені, точно відшліфовані або дзеркально поліровані поверхні (доступно Ra ≤0,02 мкм).
- Особливості: отвори, виїмки та спеціальні форми для конкретних потреб кріплення.
- Металізація: індивідуальні металеві покриття (Mo-Mn, W тощо) для паяння твердим припоєм, створення керамічних друкованих плат з AlN або氮化铝陶瓷覆铜板.
- Серійне виробництво: можливість замовляти велику кількість (200 000 штук на місяць) із стабільною якістю.
Виробничий процес
Підготовка сировини
Порошок нітриду алюмінію високої чистоти ретельно відбирається та обробляється спеціальними допоміжними речовинами для спікання для забезпечення оптимальних теплових та електричних властивостей.
Процес формування
Удосконалені методи сухого пресування або лиття на стрічку створюють необроблені тіла з точними розмірами та рівномірним розподілом щільності.
Високотемпературне спікання
Спікання в контрольованій атмосфері при 1800–2000 °C у середовищах, багатих азотом, забезпечує максимальну щільність і оптимальний розвиток мікроструктури.
Точна обробка
Шліфування та полірування з ЧПК забезпечують точну точність розмірів і необхідну обробку поверхні для конкретних застосувань.
Перевірка якості
Комплексне тестування, включаючи перевірку розмірів, вимірювання теплопровідності та перевірку електричних властивостей.
Упаковка та доставка
Ретельне пакування із застосуванням захисних матеріалів забезпечує безпечну доставку клієнтам по всьому світу.
Частина передового керамічного портфоліо Puwei: електронна упаковка , мікроелектронна упаковка , сенсорна упаковка , високочастотний модуль , мікрохвильові компоненти , пристрої живлення , ізоляційні елементи , інтегральні схеми , високопотужні мікроелектронні компоненти , оголені керамічні пластини , товстоплівкові друковані схеми , радіочастотні схеми та оксид алюмінію. Керамічна підкладка (Al2O3) . Також доступний у вигляді пластин із нітриду алюмінію для досліджень і розробок.
