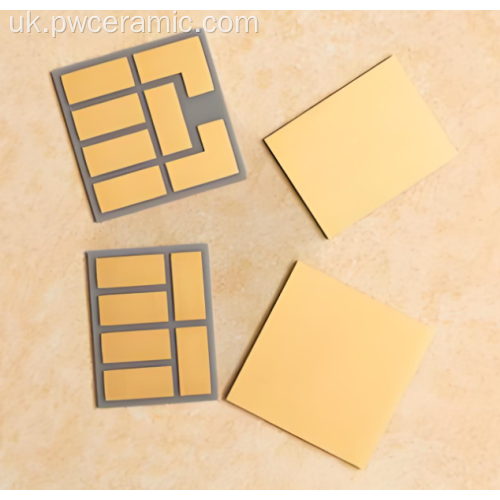

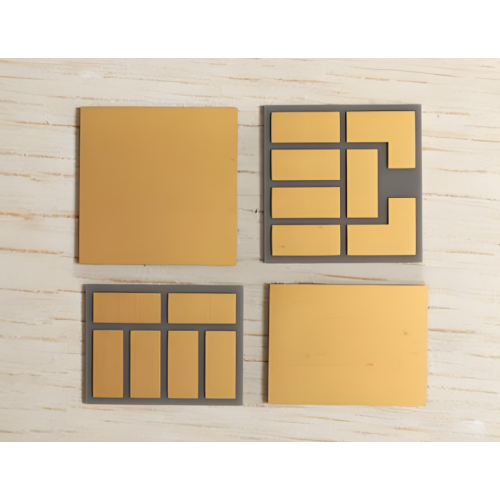

Двосторонній мідний одяг ламінат DBC підкладка
Двосторонній мідний одяг ламінат DBC підкладка
Двосторонній мідний одяг ламінат DBC підкладка
Двосторонній мідний одяг ламінат DBC підкладка
Двосторонній мідний одяг ламінат DBC підкладка

Двосторонній мідний одяг ламінат DBC підкладка

  • $5

    ≥50 Piece/Pieces

Зв'язатися з нами
Share:
  • Тип оплати: T/T
  • Інкотерм: FOB,CIF,EXW
  • Хв. Замовлення: 50 Piece/Pieces
  • Перевезення: Ocean,Air,Express
  • Порт: Shanghai,Beijing,Xi’an
Опис
Атрибути товару

Бренд: Puwei Ceramic

місце походження: Китай

Типи: Високочастотна кераміка

Матеріал: АЛЮМІНА, Нітрид алюмінію

Двостороння мідна субстрат: Двосторонній мідний підкладка ламінату DBC підкладка

Упаковка та доставка
Одиниці продажу: Piece/Pieces
Тип упаковки: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легке викор
Приклад рисунка:
Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легке викор

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi’an

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Двосторонній металізований підкладка DBC
00:35
Двосторонній мідний глиноземний підкладка DBC
00:20
Опис продукту

Двостороння мідна ламінована підкладка DBC

Двостороння мідна ламінатна підкладка DBC від Puwei Ceramic являє собою вершину технології електронного пакування. Ця високоефективна підкладка поєднує в собі виняткову тепловіддачу з чудовою електроізоляцією, що робить її ідеальною для вимогливих застосувань у силовій електроніці, автомобільних системах і високочастотних ланцюгах.

Основні переваги технології

  • Покращене управління температурою: ефективне розсіювання тепла для потужних додатків
  • Чудова електроізоляція: чудова діелектрична міцність для надійної роботи
  • Двосторонній дизайн: підвищена щільність схеми та гнучкість конструкції
  • Надійні механічні властивості: висока міцність і стабільність розмірів

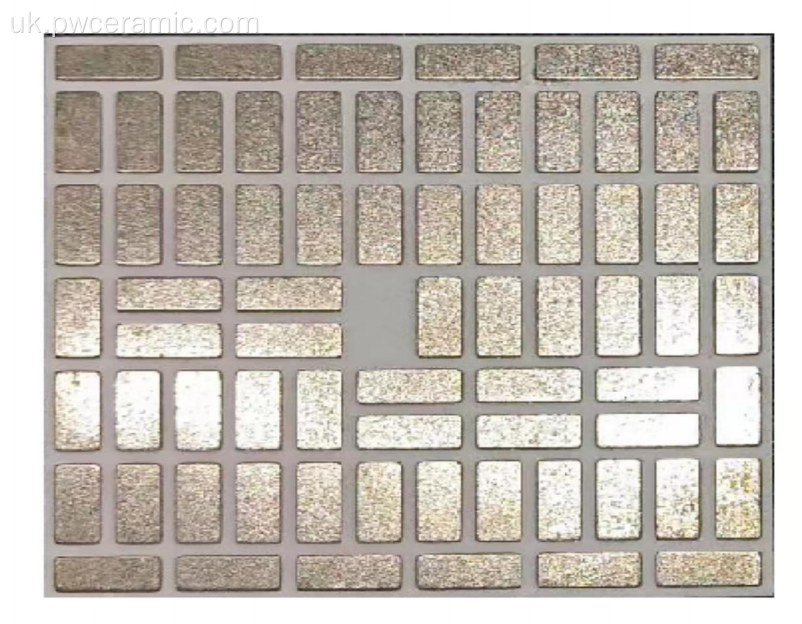

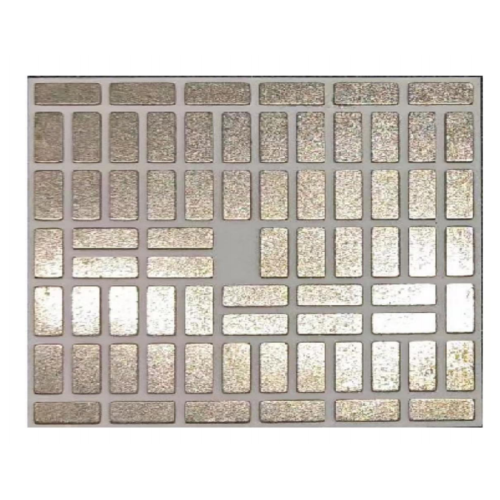

High-quality double-sided DBC substrate for superior electronic packaging performance

Удосконалена двостороння підкладка DBC - оптимізована для високопродуктивної електронної упаковки

Comprehensive performance specifications for DBC metallization substrates

Технічні характеристики підкладки DBC - розроблено для надійності та ефективності

Технічні характеристики

Склад матеріалу

  • Керамічна підкладка: оксид алюмінію (Al₂O₃) або нітрид алюмінію (AlN)
  • Мідна фольга: високочиста безкиснева мідь (з обох сторін)
  • Технологія склеювання: мідь з прямим склеюванням (DBC)
  • Стандартна товщина: 0,2 мм - 2,00 мм

Електричні властивості

  • Діелектрична міцність: 15-25 кВ/мм (Al₂O₃), 15-20 кВ/мм (AlN)
  • Питомий поверхневий опір: <0,1 мОм·см (мідний шар)
  • Опір ізоляції: >10¹³ Ω
  • Діелектрична проникність: 9,8 (Al₂O₃), 8,8 (AlN)

Теплова продуктивність

  • Теплопровідність: 24-28 Вт/м·K (Al₂O₃), 170-200 Вт/м·K (AlN)
  • Теплове розширення: 6,5-7,5 ppm/°C (Al₂O₃), 4,5-5,5 ppm/°C (AlN)
  • Робоча температура: від -55°C до 850°C
  • Міцність на відрив: >8 Н/мм

Розширені функції та технічні переваги

Покращене управління температурою

Висока теплопровідність керамічної підкладки ефективно передає тепло від компонентів до всієї поверхні підкладки. Двостороння мідна оболонка ще більше покращує відведення тепла, значно знижуючи робочі температури електронних компонентів. Ця теплова ефективність безпосередньо підвищує надійність пристрою та продовжує термін служби потужних мікроелектронних компонентів і силових пристроїв .

Відмінна електроізоляція

Керамічні матеріали забезпечують чудові ізоляційні властивості, ефективно ізолюючи різні шари ланцюга та запобігаючи коротким замиканням і перешкодам сигналу. Це забезпечує стабільну роботу електронного обладнання навіть у складних електричних середовищах, що робить його ідеальним для упаковки електронної та мікроелектронної упаковки .

Покращена механічна стійкість

Керамічна підкладка надає виняткову твердість і механічну міцність, що дозволяє підкладці витримувати зовнішні впливи, вібрацію та механічні навантаження. Він зберігає стабільність розмірів у різних умовах експлуатації без викривлення чи деформації, забезпечуючи надійну роботу в упаковці датчиків і точних додатках.

Оптимальна спаюваність і провідність

Поверхня з мідної фольги забезпечує чудову паяність, сприяючи надійному з’єднанню з мікросхемами та електронними компонентами. Це забезпечує електричні з’єднання з низьким опором і ефективну передачу сигналу, яку можна порівняти з преміальними підкладками з нітриду алюмінію для високочастотних застосувань.

Посібник із впровадження та інтеграції

  1. Підготовка дизайну та аналіз вимог

    Перегляньте схему схеми та вимоги до тепла. Забезпечте сумісність із розмірами підкладки, товщиною міді та вибором матеріалу відповідно до потреб застосування для інтегральних схем і мікроелектроніки .

  2. Підготовка та очищення поверхні

    Ретельно очистіть мідні поверхні за допомогою відповідних розчинників, щоб видалити забруднення та окислення, забезпечивши оптимальну адгезію та електричні характеристики.

  3. Схема схеми та передача дизайну

    Нанесіть фоторезист і використайте фотолітографію, щоб створити візерунок схеми з обох сторін, використовуючи двосторонній дизайн для складних гібридних мікросхем і гібридних мікросхем з товстою плівкою .

  4. Точний процес травлення

    Використовуйте хімічне травлення для видалення небажаної міді, створюючи бажані контури з високою точністю.

  5. Складання та монтаж компонентів

    Монтуйте електронні компоненти за допомогою методів паяння, придатних для мідної поверхні, забезпечуючи надійні з’єднання мікрохвильових компонентів і високочастотних модулів .

  6. Інтеграція управління температурою

    За потреби забезпечте належне тепловідведення, використовуючи відмінну теплопровідність підкладки для оптимальної роботи в мікрохвильових системах і оптоелектроніці .

  7. Тестування та перевірка продуктивності

    Виконайте комплексні електричні та термічні випробування, щоб перевірити продуктивність за умов експлуатації, гарантуючи надійність і відповідність специфікаціям.

Промислові програми

Силова електроніка та енергетичні системи

  • Біполярні транзистори з ізольованим затвором (IGBT)
  • Силові MOSFET і потужні напівпровідникові пристрої
  • Сонячні інвертори та контролери вітрових турбін
  • Системи накопичення енергії та перетворювачі енергії

Високочастотні та радіочастотні програми

  • Мікрохвильові системи зв'язку
  • Радіолокаційне обладнання та радіочастотні схеми
  • Базові станції 5G та бездротова інфраструктура
  • Системи супутникового зв'язку

Автомобільна промисловість і транспорт

  • Системи живлення електромобілів
  • Модулі автономного водіння
  • Передові системи допомоги водієві
  • Зарядна інфраструктура та керування живленням

Промислова та медична електроніка

  • Промислові моторні приводи та органи керування
  • Медичне обладнання для візуалізації
  • Лазерні системи та оптико-електронні пристрої
  • Контрольно-вимірювальні прилади

Цінність бізнесу та рентабельність інвестицій

Операційні переваги

  • Підвищена надійність: чудове управління температурою подовжує термін служби компонентів на 30-50% і знижує кількість відмов у критичних додатках
  • Покращена продуктивність: чудові електричні властивості забезпечують цілісність сигналу та зменшують втрати потужності до 25% порівняно зі звичайними підкладками
  • Оптимізація простору: двостороння конструкція забезпечує на 40-60% більшу щільність ланцюга та більш компактні конструкції пристроїв
  • Економічна ефективність: зменшені потреби в охолодженні та довший термін служби знижують загальну вартість володіння на 20-35%
  • Гнучкість дизайну: сумісність з різними процесами складання та типами компонентів, підтримка швидкого створення прототипів і налаштування

Удосконалений виробничий процес

  1. Підготовка керамічної основи

    Керамічні матеріали високої чистоти формуються та спікаються для досягнення оптимальної щільності та властивостей, забезпечуючи незмінні теплові та електричні характеристики.

  2. Обробка мідною фольгою

    Фольга з безкисневої міді проходить точну підготовку поверхні та контроль окислення для забезпечення оптимальної міцності з’єднання та електропровідності.

  3. Процес прямого склеювання

    Мідь і кераміка з’єднуються при високій температурі та контрольованій атмосфері за допомогою передової технології DBC, створюючи міцне металургійне з’єднання без проміжних шарів.

  4. Точна обробка

    Субстрати розрізаються до точних розмірів за допомогою лазерного або алмазного різання, досягаючи жорстких допусків і гладких країв для оптимальної роботи.

  5. Перевірка та тестування якості

    Кожна підкладка проходить комплексне тестування на електричні, термічні та механічні властивості, що забезпечує відповідність галузевим стандартам і специфікаціям замовника.

  6. Оздоблення поверхні та упаковка

    Додаткова обробка поверхні та захисна упаковка забезпечують оптимальну паяність і запобігають забрудненню під час транспортування та зберігання.

Гарантія якості та сертифікати

Стандарти якості

  • ISO 9001:2015 Система управління якістю, сертифіковане виробництво
  • Екологічна відповідність RoHS і REACH
  • Галузеві сертифікати для автомобільної та аерокосмічної промисловості
  • Комплексне відстеження матеріалів і документація
  • Статистичний контроль процесів і протоколи постійного вдосконалення

Можливості налаштування

Puwei пропонує комплексні послуги з налаштування відповідно до конкретних вимог програми:

  • Гнучкість розміру: нестандартні розміри від 0,2 мм до 2,00 мм завтовшки, з великими форматами до 240 мм × 280 мм
  • Вибір матеріалу: вибір керамічних сердечників із оксиду алюмінію (Al₂O₃) або нітриду алюмінію (AlN) на основі теплових та електричних вимог
  • Товщина міді: змінна товщина мідної фольги (100 мкм - 600 мкм) для відповідності струмопровідній здатності та потребам у розсіюванні тепла
  • Оздоблення поверхні: додаткові покриття та обробки для покращення паяльності, стійкості до корозії або спеціальних вимог до застосування
  • Конструкції з попередніми шаблонами: індивідуальні моделі схем, отворів і спеціалізовані геометрії для конкретних застосувань і потреб інтеграції
