Мідна підкладка DBC з покриттям AlN для високоефективних термоелектричних модулів
Підкладка Puwei з міді з прямим склеюванням AlN Coated Copper (DBC) — це першокласне інженерне рішення, розроблене для революції в управлінні теплом у вдосконалених термоелектричних модулях. Завдяки інтеграції високочистої кераміки з нітриду алюмінію (AlN) із міцними мідними шарами ця підкладка забезпечує неперевершене розсіювання тепла та електричну ізоляцію, що робить її критичним компонентом для вимогливих застосувань у силових пристроях, мікроелектронних упаковках і високоефективних термоелектричних напівпровідникових модулях. Це ідеальна основа для додатків, які використовують ефект Пельтьє для точного охолодження або виробництва електроенергії.
Візуальна документація продукту

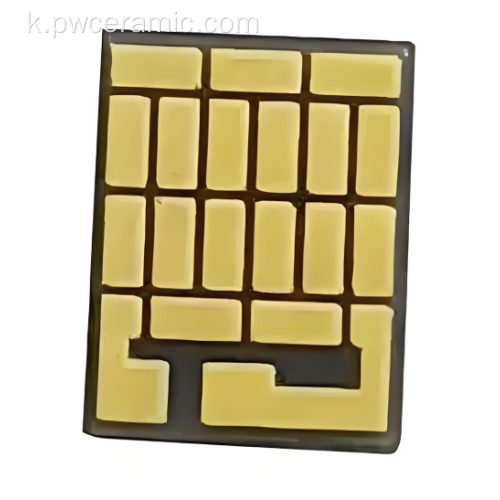

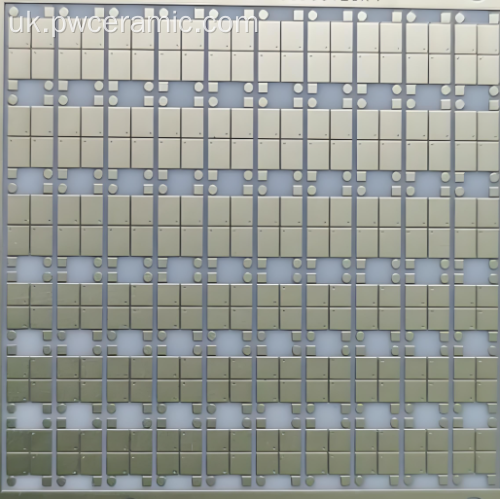

Оптимізована підкладка AlN DBC для підвищення продуктивності термоелектричного модуля.

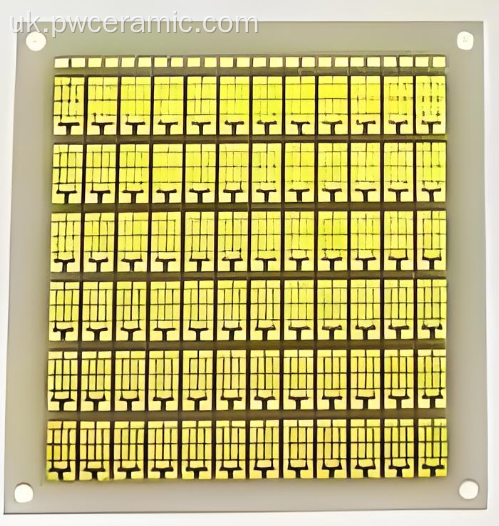

Надійне ядро управління температурою для систем термоелектричного охолодження (TEC).
Вичерпні дані про продуктивність забезпечують прийняття обґрунтованих проектних рішень
Технічні характеристики
Склад матеріалу: Керамічний сердечник високої чистоти AlN (нітрид алюмінію), безкисневий мідний провідник високої провідності, з’єднаний за технологією Direct Bonded Copper (DBC).
Основні показники ефективності: Теплопровідність 170–200 Вт/(м·К); діелектрична міцність >2,5 кВ; міцність на відрив ≥5,0 Н/мм; коефіцієнт теплового розширення (КТР) 4,5–5,5 ppm/K; діапазон робочих температур від -50°C до +350°C.
Особливості продукту та принцип роботи
Ця підкладка функціонує як основа термоелектричного модуля. Коли струм протікає через напівпровідникові елементи (використовуючи ефект Пельтьє), тепло перекачується з одного боку на інший. Мідні шари нашої підкладки ефективно розподіляють струм і передають тепло, тоді як кераміка AlN забезпечує суттєву електричну ізоляцію та мінімальний термічний опір, максимізуючи ефективність перетворення енергії. Цей принцип є ключовим для термоелектричних модулів для виробництва електроенергії та систем прецизійного охолодження.
Відмінні переваги
- Чудова теплопровідність порівняно з оксидом алюмінію: AlN забезпечує в 5-7 разів вищу теплопровідність, ніж стандартний Al₂O₃, різко зменшуючи гарячі точки — ідеально підходить для потужних мікроелектронних компонентів і охолодження лазерних діодів.
- Надійний інтерфейс: процес DBC створює металургійний зв’язок, запобігаючи розшаруванню в середовищах із високою вібрацією, як-от автомобільна електроніка, забезпечуючи довгострокову надійність електронної упаковки та пристроїв живлення.
- Придатність до високих частот: відмінні діелектричні властивості роблять його придатним для високочастотних модулів, мікрохвильових застосувань і радіочастотних схем.
- Хімічна інертність: протистоїть окисленню та корозії, забезпечуючи стабільність у суворих умовах для оптоелектронних застосувань і упаковки датчиків.
- Гнучкість дизайну: підтримує складні візерунки для товстоплівкових гібридних мікросхем і мікрохвильових компонентів.
Керівництво з інтеграції: ключові кроки для термоелектричної збірки
- Дизайн і компонування: доопрацюйте розміри підкладки та малюнок міді, щоб вони відповідали вашому масиву термоелектричних елементів і радіатору, використовуючи наші спеціальні можливості голих керамічних пластин.
- Підготовка поверхні: очистіть мідні колодки IPA, щоб забезпечити оптимальну паяність для кріплення компонентів.
- Кріплення елемента: точно розмістіть термоелектричні гранули P/N на майданчиках за допомогою паяльної пасти або епоксидної смоли.
- Взаємозв’язок: створюйте електричні послідовні з’єднання між елементами за допомогою з’єднання дротів або пайки.
- Тепловий інтерфейс: нанесіть TIM і прикріпіть радіатори з обох сторін, щоб завершити тепловий шлях.
- Перевірка: перед системною інтеграцією перевірте температурну дельту, електричний опір і цілісність ізоляції.
Основні сценарії застосування
Точний контроль температури
Медичне діагностичне обладнання, лабораторні інструменти та охолодження ПЗС, де стабільність має вирішальне значення для упаковки сенсора та інтегральних схем.
Збір енергії та виробництво електроенергії
Перетворення відпрацьованого тепла від вихлопних газів автомобілів або промислових процесів у корисну електроенергію за допомогою термоелектричних модулів для виробництва електроенергії.
Advanced Electronics Thermal Management
Термостабілізація для потужних лазерних діодів, радіочастотних підсилювачів (мікрохвильових компонентів) і потужних мікроелектронних компонентів.
Автомобільна та аерокосмічна промисловість
Управління температурою батареї в електромобілях, клімат-контроль сидінь і охолодження авіоніки вимагають надзвичайної надійності, використовуючи елементи ізоляції та силові пристрої.
Додаткові області застосування включають волоконно-оптичні комунікаційні пристрої, модулі автомобільної електроніки, високочастотні мікрохвильові системи та світлодіодну промисловість, що використовує високу теплопровідність підкладки для радіаторів лазерних діодів і автомобільних керамічних підкладок.
Основні переваги та гарантія якості
Чому варто вибрати нашу підкладку AlN DBC?
- Максимальна ефективність модуля: виняткова теплопровідність забезпечує швидку теплопередачу, значно покращуючи коефіцієнт корисної дії (COP) ваших термоелектричних систем.
- Неперевершена надійність: неперевершена міцність на відрив (≥5,0 Н/мм) і широкий робочий температурний діапазон гарантують довгострокову довговічність при температурних циклах і механічних навантаженнях — це важливо для упаковки мікроелектроніки та модулів IGBT.
- Свобода дизайну для інновацій: підтримує нестандартні розміри, структурування складних схем і розміри великого формату, що дозволяє створювати наступне покоління в гібридних мікросхемах і силовій електроніці.
- Зменшення ризиків і гарантія якості: виготовлено відповідно до стандартів ISO 9001 із повною відповідністю вимогам RoHS/REACH, що забезпечує глобальне визнання та стабільну продуктивність критичних інтегральних схем і упаковок датчиків.
Сертифікати та відповідність
Кожна підкладка Puwei AlN DBC виробляється відповідно до суворої системи управління якістю, сертифікованої за стандартом ISO 9001. Усі матеріали та процеси відповідають директивам RoHS та REACH, що забезпечує екологічну безпеку та визнання на світовому ринку. Наша вертикальна інтеграція від вибору матеріалу до точної обробки гарантує відстеження та узгодженість, надаючи вам надійну керамічну підкладку, готову для збірки з високою продуктивністю.
