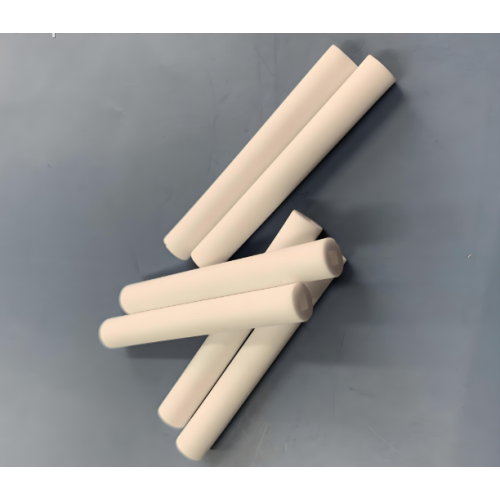

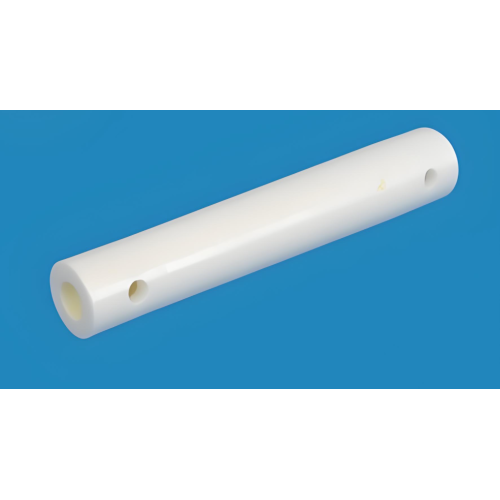

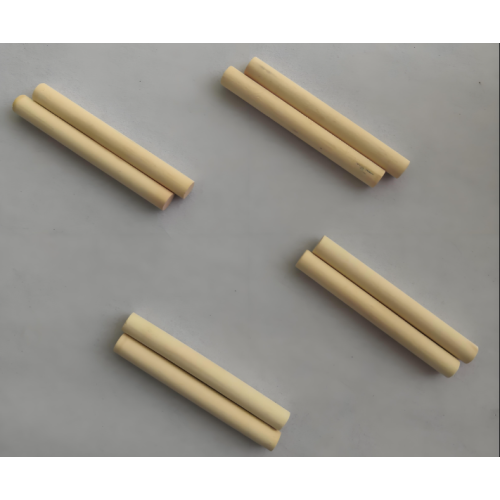

Керамічні стрижні та труби з нітриду алюмінію (AlN).
Огляд продукту: прецизійні компоненти з високою теплопровідністю
Керамічні стрижні та труби з нітриду алюмінію (AlN) Puwei розроблені для надзвичайної продуктивності в критичному терморегулюванні та конструкційних застосуваннях. Завдяки винятковій здатності AlN проводити тепло, зберігаючи чудову електроізоляцію, ці компоненти незамінні в пристроях живлення наступного покоління, високочастотних модулях і передовій електронній упаковці, де традиційні матеріали не підходять.
Унікальне поєднання високої теплопровідності, низького теплового розширення, що відповідає кремнію, і надійних механічних властивостей робить їх найкращим матеріалом для інженерів, які розробляють надійність у високій температурі та агресивних хімічних середовищах.
Технічні характеристики та властивості матеріалу
Основні показники ефективності
Теплопровідність: 170-200 Вт/м·К, що забезпечує швидку та ефективну передачу тепла від чутливих компонентів.
Коефіцієнт теплового розширення (CTE): 4,5 × 10⁻⁶/°C (RT-400°C), близький до кремнію для мінімізації теплового стресу в напівпровідникових вузлах.
Максимальна робоча температура: до 1800°C в інертній атмосфері.
Електричні та механічні властивості
Електрична ізоляція: питомий об’ємний опір >10¹⁴ Ω·см, що робить його ідеальним ізоляційним елементом в умовах високої напруги.
Діелектрична міцність: висока пробивна напруга, підходить для мікрохвильових компонентів .
Механічна цілісність: висока твердість, відмінна зносостійкість і хороша міцність на вигин для довговічності конструкції.
Хімічна стійкість: надзвичайна стійкість до більшості корозійних газів і розплавлених металів.
Основні характеристики та технічні переваги
- Покращене управління температурою: безпосередньо замінює метали та нижчу кераміку в радіаторах, прокладках і підкладках для високопотужних мікроелектронних компонентів , різко знижуючи робочі температури.
- Електрична ізоляція під напругою: зберігає високий питомий електричний опір навіть при підвищених температурах, запобігаючи струмам витоку та коротким замиканням у приладах для тестування інтегральних схем і модулях живлення.
- Сумісність з матеріалами: відповідність CTE кремнію та звичайним напівпровідникам запобігає розтріскуванню упаковки та розшаруванню, підвищуючи надійність упаковки мікроелектроніки .
- Стійкість до несприятливих умов навколишнього середовища: протистоїть окисленню, корозії та термічному удару, забезпечуючи довгострокову роботу в хімічній обробці, аерокосмічній промисловості та енергетиці, де метали розкладаються.
- Універсальність дизайну: може бути оброблений у складні геометрії, такі як стрижні, труби, пластини та нестандартні форми, які є важливими керамічними компонентами у великих системах.
Як визначити та інтегрувати компоненти AlN
- Визначте параметри застосування: визначте робочу температуру, теплове навантаження, механічні навантаження, електричні вимоги та хімічний вплив.
- Проконсультуйтеся з інженерами Puwei: скористайтеся нашим досвідом, щоб вибрати оптимальний клас AlN і креслити початкові розміри для стрижнів, труб або спеціальної геометрії.
- Прототип і перевірка: ми виготовляємо прототипи для придатності, форми та функціонального тестування у вашому складання або тестовому середовищі.
- Перевірка виробництва та якості: після схвалення розпочинається повне виробництво із суворих інспекцій у процесі та кінцевої перевірки, включаючи перевірку розмірів та перевірку властивостей.
- Збірка системи: інтегруйте готові компоненти AlN як ключові ізоляційні елементи або структурні частини у вашу систему керування температурою або комплект упаковки датчика .
Основні галузі застосування
Напівпровідникова та силова електроніка
Використовується як нагрівальні гільзи, компоненти пристосування для обробки пластин і розподільники тепла в обладнанні для виготовлення напівпровідників. Незамінний для ізоляції та охолодження силових пристроїв, таких як IGBT і SiC-модулі в електроінверторах і промислових приводах.
Аерокосмічна промисловість і оборона
Використовується в компонентах радіолокаційної системи, корпусах наведення ракет і оболонках датчиків авіаційних двигунів, де критично важливі висока теплопровідність, мала вага та стабільність за екстремальних температурних циклів.
Енергія та хімічна обробка
Ідеально підходить для захисних трубок термопар, корпусів реакторів і опорних конструкцій у високотемпературних печах. Стійкий до корозійної атмосфери у виробництві сонячних батарей і хімічних заводах.
Передові дослідження та оптоелектроніка
Використовується як підкладка, кріплення та вікна в лазерних системах, світлодіодній упаковці та оптоелектроніці завдяки властивостям терморегулювання та електроізоляції.
Пряме значення для покупців B2B
- Підвищення щільності потужності системи: увімкніть роботу з більшою потужністю та мініатюризацію шляхом усунення теплових вузьких місць.
- Підвищте надійність і час безвідмовної роботи: зменшіть частоту відмов через перегрів або корозію, мінімізуючи незаплановані простої та витрати на обслуговування.
- Спрощення конструкції системи: замініть складні багатоматеріальні вузли одним багатофункціональним компонентом AlN, зменшуючи кількість деталей і час складання.
- Ваш продукт, готовий до майбутнього: відповідайте зростаючим тепловим вимогам мікроелектроніки наступного покоління та широкозонних напівпровідників.
Налаштування та виробництво OEM
Як прямий виробник, Puwei спеціалізується на виготовленні індивідуальних компонентів AlN відповідно до ваших точних специфікацій, виходячи за рамки стандартних стрижнів і труб.
Параметри налаштування включають:
- Розміри: зовнішній/внутрішній діаметр, довжина, товщина стінки з жорсткими допусками.

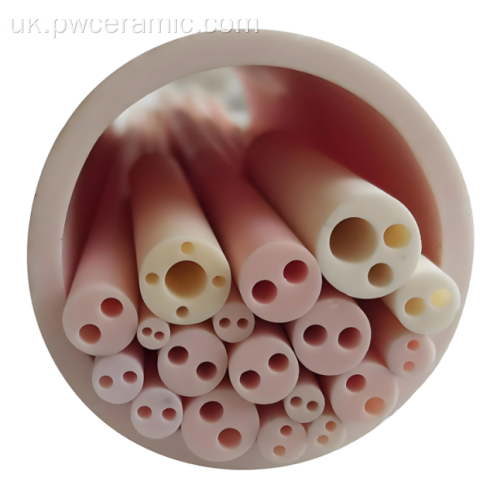

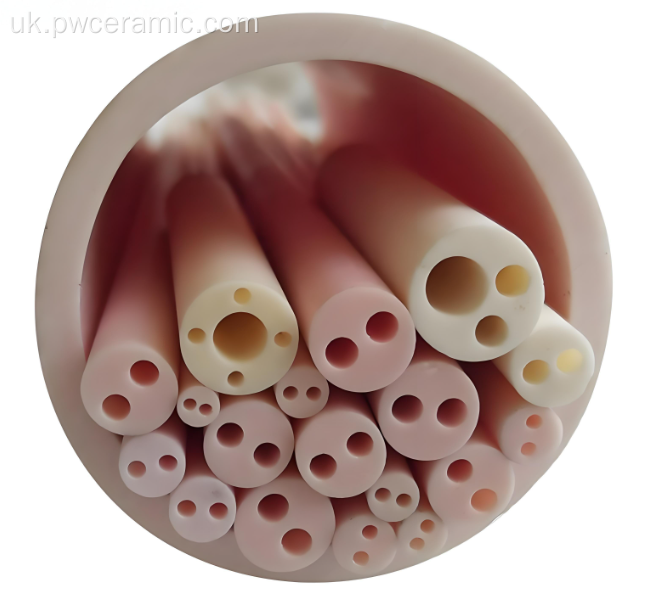

- Геометрія: прямі стрижні, труби або складні форми з канавками, різьбою та фланцями.
- Оздоблення поверхні: обпалена, відшліфована, відполірована або металізована (з тонкою або товстою плівкою) для паяння або пайки.
- Класи матеріалів: стандартні або з високою теплопровідністю для досягнення конкретних цільових показників.
Ми також можемо постачати голі керамічні пластини та складні підкладки, адаптовані до ваших потреб у складанні.
Виробничий процес і контроль якості
- Обробка порошку: високочистий порошок AlN готується та змішується з допоміжними речовинами для спікання.
- Формування: компоненти формуються за допомогою ізостатичного пресування, екструзії або лиття під тиском.
- Спікання: обпал при високих температурах у контрольованій атмосфері азоту для досягнення майже теоретичної густини.
- Точна обробка: Алмазне шліфування та фрезерування з ЧПУ досягають кінцевих розмірів і обробки поверхні.
- Сувора перевірка: кожна партія проходить розмірні, візуальні та властивості (теплові, електричні) випробування для забезпечення відповідності.
Гарантія якості та сертифікати
Наше виробництво регулюється сертифікованою системою управління якістю ISO 9001:2015. Ми впроваджуємо статистичний контроль процесу (SPC) і надаємо сертифікацію матеріалів за запитом, гарантуючи, що кожен компонент відповідає високим стандартам, необхідним для промислового та електронного пакування .
Часті запитання
Які ключові переваги AlN над оксидом алюмінію (Al2O3)?
Нітрид алюмінію забезпечує в 5-8 разів вищу теплопровідність (170-200 Вт/мК проти ~25 Вт/мК для Al2O3) і кращу відповідність КТР кремнію, що робить його набагато кращим для управління теплом у потужній і високочастотній електроніці.
Чи можна металізувати компоненти AlN для пайки?
Так, ми пропонуємо послуги металізації (наприклад, за допомогою шарів Mo-Mn або тонкої плівки) для полегшення герметичного ущільнення або інтеграції в металеві вузли.
Чи надаєте ви звіти про випробування матеріалів?
Так, ми можемо надати сертифіковані звіти про випробування ключових властивостей, таких як теплопровідність, щільність і питомий опір, для кожної виробничої партії.
Яка мінімальна кількість замовлення (MOQ) для нестандартних деталей?
MOQ залежить від складності деталей. Ми працюємо з клієнтами від стадії створення прототипу до великосерійного виробництва. Зв’яжіться з нами, щоб отримати конкретну пропозицію.
Чи доступні зразки?
Так, ми зазвичай надаємо до 3 безкоштовних зразків стандартних або близьких до специфікацій товарів для оцінки. Клієнти організовують доставку через свій кур’єрський рахунок.
