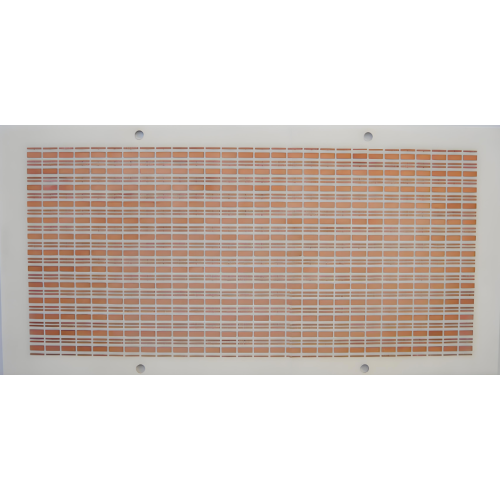

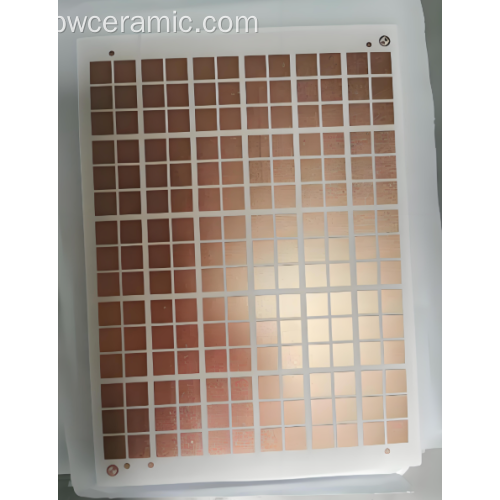

Пряма скріплена міддю DBC металізація глиноземної підкладки
Пряма скріплена міддю DBC металізація глиноземної підкладки
Пряма скріплена міддю DBC металізація глиноземної підкладки
Пряма скріплена міддю DBC металізація глиноземної підкладки

Пряма скріплена міддю DBC металізація глиноземної підкладки

  • $5

    ≥50 Piece/Pieces

Зв'язатися з нами
Share:
  • Тип оплати: T/T
  • Інкотерм: FOB,CIF,EXW
  • Хв. Замовлення: 50 Piece/Pieces
  • Перевезення: Ocean,Air,Express
  • Порт: Shanghai,Beijing,Xi’an
Опис
Атрибути товару

Бренд: Puwei Ceramic

місце походження: Китай

Типи: Високочастотна кераміка

Матеріал: АЛЮМІНА

Металізація DBC субстрату глинозему: Пряма скріплена мідна металізація субстрату глинозему

Упаковка та доставка
Одиниці продажу: Piece/Pieces
Тип упаковки: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:
Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi’an

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Підкладка DBC
00:15
Підкладка DBC, що використовується в модулі живлення
00:34
Опис продукту

Керамічні підкладки з міді та оксиду алюмінію з прямим склеюванням

Глиноземні підкладки Puwei Direct Bonded Copper (DBC) є наріжним каменем надійної високоефективної електронної упаковки . Розроблені для критично важливих застосувань, вони забезпечують неперевершену комбінацію розсіювання тепла та електричної ізоляції для силових пристроїв , інтегральних схем і розширеної мікроелектронної упаковки .

Розроблено для вимогливих додатків

Як провідний виробник глиноземної керамічної підкладки DBC , ми сплавляємо високочисту кераміку Al₂O₃ з безкисневою міддю за допомогою процесу прямого з’єднання. Це створює міцну, монолітну структуру, ідеальну для керування надзвичайними вимогами до сучасних високопотужних мікроелектронних компонентів .

Короткий огляд основних переваг

  • Покращене керування температурою: висока теплопровідність (~24 Вт/(м·К)) ефективно відводить тепло, запобігаючи виходу пристрою з ладу.
  • Виняткова електрична ізоляція: витримує напругу >2,5 кВ, забезпечуючи безпеку та надійність у ланцюгах високої потужності.
  • Незрівнянна міцність з’єднання: міцність на відрив ≥5,0 Н/мм гарантує тривалу цілісність під час термічного та механічного навантаження.
  • Знижена термічна напруга: КТР (~7,1 ppm/K) майже відповідає кремнію, що має вирішальне значення для міцної упаковки датчиків і напівпровідникових приєднань.

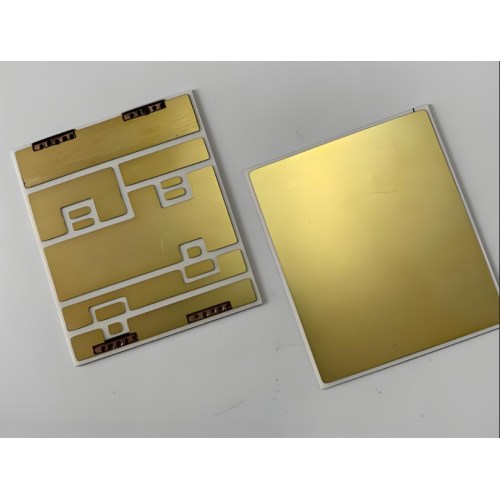

Глиноземна підкладка Puwei DBC, що демонструє точну мідну схему на кераміці

Технічні характеристики та характеристики

Матеріал і теплові властивості

Наші підкладки мають постійну теплопровідність приблизно 24 Вт/(м·К) і надійно працюють у широкому діапазоні температур (від -55°C до 850°C). Коефіцієнт теплового розширення (CTE) становить приблизно 7,1 ppm/K, призначений для мінімізації напруги на поверхні з кремнієм та іншими напівпровідниковими матеріалами в мікроелектронних вузлах.

Електрична та механічна надійність

Електробезпека – це понад усе. Наші підкладки DBC забезпечують діелектричну витримку напруги понад 2,5 кВ і високий опір ізоляції. Мідно-керамічне з’єднання з міцністю на відрив ≥5,0 Н/мм забезпечує виняткову механічну міцність для важких застосувань, включаючи мікрохвильові компоненти та автомобільні системи.

Гарантія якості та відповідності

Усі субстрати виявляють чудову хімічну стабільність і чудову паяність (змочуваність ≥95%). Вони негігроскопічні та повністю відповідають екологічним стандартам RoHS і REACH, що робить їх придатними для глобальних ринків.

Таблиця технічних характеристик субстрату з оксиду алюмінію DBC

Основні характеристики та технологічна перевага

  1. Оптимізовано для розсіювання тепла

    Прямий мідний зв’язок створює високоефективний тепловий шлях, критичний для охолодження силових пристроїв, таких як IGBT і MOSFET. Узгоджений CTE подовжує термін служби компонентів, зменшуючи циклічну втому.

  2. Вбудований високовольтний бар'єр

    Оксид алюмінію високої чистоти забезпечує видатні діелектричні властивості, запобігаючи витокам струму та забезпечуючи безпечну роботу у високовольтній силовій електроніці, служачи надійними ізоляційними елементами .

  3. Міцна механічна основа

    Металургійний зв’язок, який утворюється при високій температурі, забезпечує збереження мідного шару під час складання, експлуатації та екстремальних температурних циклів, забезпечуючи стабільну платформу для ваших схем.

  4. Поверхня, готова до виготовлення

    Поверхня безкисневої міді забезпечує чудову паяльність і може бути легко нанесена візерунком за допомогою стандартних процесів фотолітографії та травлення, що дає змогу створювати індивідуальні та високощільні конструкції схем для високочастотних модулів .

Цільові сценарії застосування

Субстрати Puwei DBC Alumina необхідні в галузях промисловості, де теплові та електричні характеристики не можуть бути скомпрометовані.

Силова електроніка та модулі IGBT

Основна підкладка для біполярних транзисторів з ізольованим затвором (IGBT), перетворювачів потужності та електроприводів, де ефективне розсіювання тепла від потужних мікроелектронних компонентів має вирішальне значення для надійності.

Автомобільна електроніка (EV/HEV)

Використовується в блоках керування живленням електромобілів (PCU), бортових зарядних пристроях і системах керування батареями, які вимагають непохитної надійності в суворих умовах і різких коливаннях температури.

Відновлювані джерела енергії та промислові системи

Вирішальне значення для сонячних інверторів, перетворювачів енергії вітру, промислових моторних приводів і систем безперебійного живлення, де довгострокова надійність і ефективне управління температурою безпосередньо впливають на ефективність і термін служби системи.

Розширені комунікаційні та мікрохвильові програми

Забезпечує стабільну роботу радіочастотних ланцюгів і мікрохвильових компонентів , де для цілісності сигналу потрібні постійні діелектричні властивості та керування температурою.

Спрощений процес інтеграції

Дотримуйтесь цих ключових кроків, щоб інтегрувати субстрати Puwei DBC у ваш дизайн електронної упаковки :

  1. Проектування та моделювання: визначення теплових та електричних вимог. Наша команда інженерів може підтримати компонування вашої інтегральної схеми та модуля живлення.
  2. Візерунок схеми: нанесіть фоторезист і використовуйте фотолітографію, щоб перенести вашу схему схеми на мідний шар.
  3. Травлення та очищення: хімічно протруйте відкриту мідь, щоб створити точні сліди, а потім ретельно очистіть підкладку.
  4. Збірка компонентів: спаяйте або приєднайте напівпровідникові матриці та інші компоненти, використовуючи відмінну змочуваність мідної поверхні.
  5. Перевірка: виконайте електричні, термічні та механічні випробування, щоб переконатися, що продуктивність відповідає специфікаціям.

Індивідуальне налаштування для вашого дизайну

Ми надаємо індивідуальні DBC-рішення для задоволення ваших конкретних потреб, забезпечуючи інноваційну мікроелектронну упаковку .

  • Розміри та товщина: нестандартні розміри, товщина кераміки від 0,2 мм до 2,0 мм.
  • Товщина міді: мідна фольга від 0,1 мм до 0,6 мм на кожну сторону відповідно до струмопровідної здатності.
  • Схеми схем: повна спеціальна послуга створення мідних шаблонів для оптимального розташування компонентів і теплового дизайну.
  • Оздоблення поверхні: додаткове покриття нікелем, золотом або сріблом для покращеної паяльності та стійкості до корозії.
  • Альтернативні матеріали: щоб отримати надзвичайні теплові характеристики, запитайте про наші підкладки з нітриду алюмінію (AlN) DBC .

Чому варто вибрати глиноземні субстрати Puwei DBC?

  • Підвищена надійність системи: чудове управління температурою подовжує термін експлуатації ваших силових модулів і силових пристроїв .
  • Свобода дизайну та інновації: нестандартні моделі та розміри забезпечують більшу щільність та ефективніші рішення для пакування.
  • Загальне зниження витрат: відмінні внутрішні теплові характеристики можуть зменшити потребу в складних і дорогих зовнішніх системах охолодження.
  • Безпека ланцюга постачання: Вертикальний контроль виробництва забезпечує постійну якість, конкурентоспроможні ціни та надійну своєчасну доставку.
  • Пряма інженерна підтримка: співпрацюйте з нашими технічними експертами для підтримки проектування та оптимізації програм.

Досконалість виробництва та гарантія якості

Наш вертикально інтегрований виробничий процес забезпечує відстеження та послідовність на кожному етапі:

  1. Постачання та перевірка матеріалів: Ретельне тестування глинозему високої чистоти та безкисневої міді.
  2. Прецизійне формування кераміки: контрольоване спікання для досягнення оптимальної щільності та властивостей.
  3. Процес прямого з’єднання: високотемпературне з’єднання в контрольованій атмосфері для бездоганного з’єднання.
  4. Точна обробка: лазерне або алмазне різання з точними допусками на розміри.
  5. Комплексне тестування партії: кожна партія проходить електричну, термічну, механічну та візуальну перевірку.

Сертифікати та відповідність

Наша прихильність до якості систематично забезпечується нашою сертифікованою системою управління якістю ISO 9001:2015. Усі продукти відповідають стандартам RoHS і REACH, що гарантує придатність для глобальних ринків.
