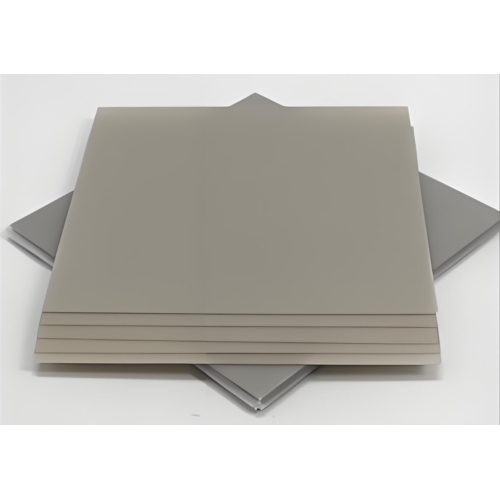

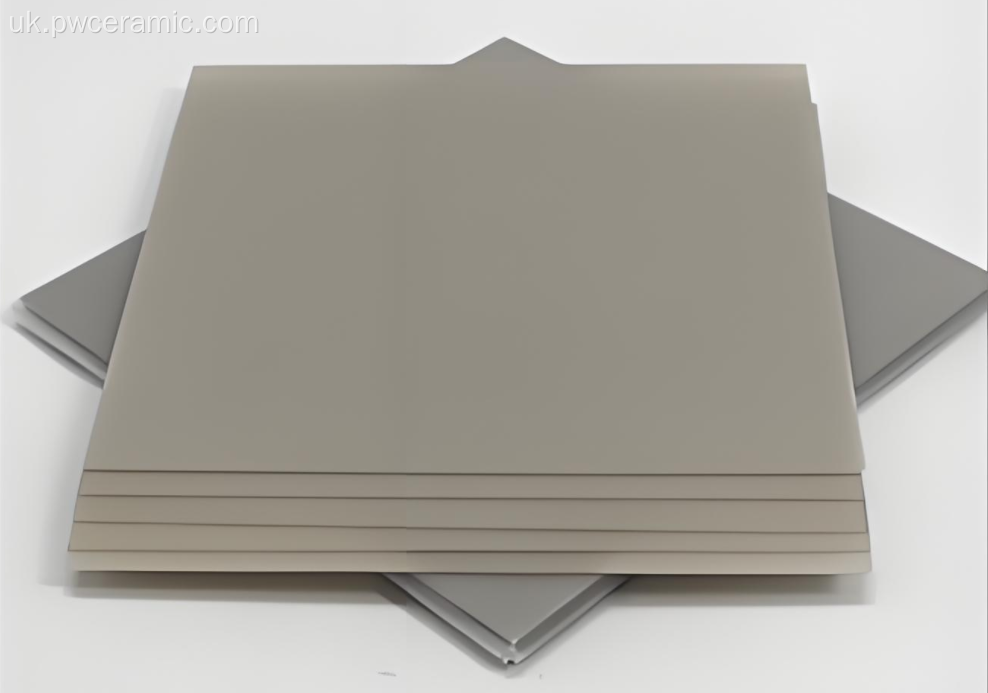

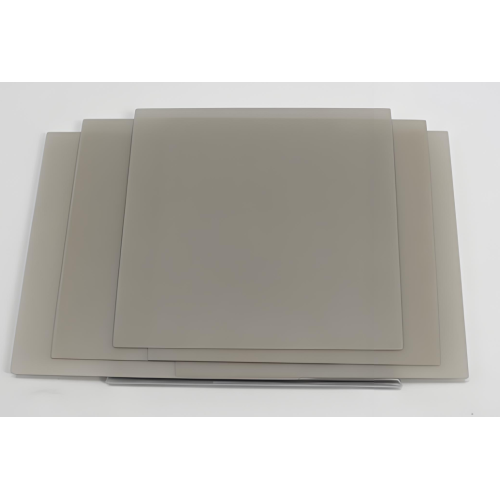

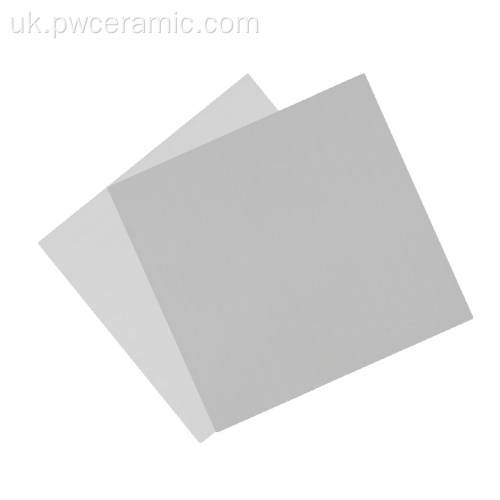

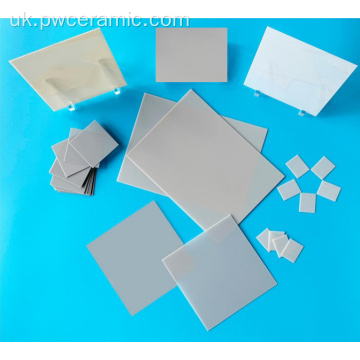

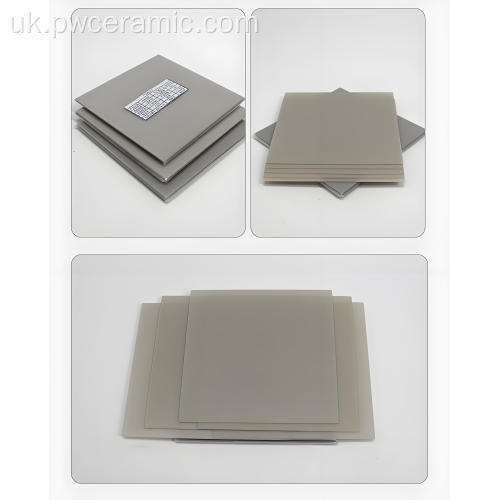

Керамічна підкладка з нітриду алюмінію (AlN) для високоефективних товстоплівкових схем
Керамічні підкладки з нітриду алюмінію Puwei забезпечують найкращу основу управління температурою для передових гібридних мікросхем на товстій плівкі . Створені, щоб досягти успіху у складних електронних упаковках , вони поєднують виняткову теплопровідність із чудовою електричною ізоляцією, безпосередньо вирішуючи проблеми розсіювання тепла та надійності сучасних силових пристроїв і високочастотних модулів . Це робить їх незамінним компонентом для мікроелектроніки нового покоління.
Основні переваги для вашої схеми
- Максимальна щільність потужності та надійність: виняткове розсіювання тепла (170-230 Вт/м·К) запобігає перегріву в потужних мікроелектронних компонентах , забезпечуючи більшу потужність у менших корпусах і подовжуючи термін служби пристрою.
- Забезпечення цілісності сигналу: чудова електрична ізоляція (питомий об’ємний опір >10¹⁴ Ω·см) і стабільні діелектричні властивості є критично важливими для мікрохвильових застосувань і радіочастотних ланцюгів, мінімізуючи втрати сигналу.
- Оптимізуйте продуктивність виробництва: налаштована обробка поверхні (від обпаленої до полірованої) забезпечує ідеальний рельєф для рівномірного нанесення пасти з товстої плівки, друку та спікання, що забезпечує стабільне високопродуктивне виробництво друкованих схем із товстою плівкою .
- Підвищення механічної міцності: висока міцність на вигин (300-400 МПа) і хімічна стійкість забезпечують цілісність підкладки в суворих робочих середовищах, захищаючи ваші КЕРАМІЧНІ КОМПОНЕНТИ .
- Досягнення гнучкості конструкції: сумісність з усіма основними наступними процесами металізації (DBC, DPC, AMB), що дозволяє бездоганно інтегрувати складні гібридні мікросхеми та пакети інтегральних схем .
Технічні характеристики
Матеріал і електричні властивості
- Основний матеріал: кераміка з нітриду алюмінію високої чистоти (AlN).
- Теплопровідність: стандартний клас: ≥175 Вт/(м·K); Висока продуктивність: ≥200 Вт/(м·К).
- Діелектрична проникність (εr): 8,5 – 9,0 при 1 МГц.
- Питомий об'ємний опір: > 10¹⁴ Ω·см при 25°C, функціонує як чудовий ізоляційний елемент .
- Діелектрична міцність: 15 – 20 кВ/мм.
Механічні та фізичні властивості
- Міцність на вигин: 300 – 400 МПа.
- Шорсткість поверхні: налаштовується (після обпалу, шліфування, полірування) відповідно до конкретних вимог до пасти з товстою плівкою.
- Щільність: ≥ 3,26 г/см³.
Стандартні виробничі параметри
- Діапазон товщини: від 0,10 мм і вище.
- Типова товщина: 0,25 мм, 0,38 мм, 0,50 мм, 0,63 мм, 1,00 мм.
- Максимальний розмір панелі: до специфікацій, підтримка обробки на рівні панелі.
Процес інтеграції для виробництва товстої плівки
Дотримуйтесь цих ключових кроків, щоб легко інтегрувати підкладки Puwei AlN у вашу лінію пакування мікроелектроніки :
- Вибір і специфікація основи: визначте товщину, обробку поверхні (наприклад, грунт для оптимальної адгезії) і ступінь теплопровідності на основі ваших потреб у розсіюванні потужності.
- Очищення перед обробкою: виконайте стандартне очищення (наприклад, ультразвукове очищення в розчинниках) для видалення будь-яких часток або органічних забруднень, забезпечуючи бездоганну якість поверхні.
- Друк на товстій плівці: нанесіть провідник, резистор або діелектричну пасту за допомогою стандартної техніки трафаретного друку. Спеціальна поверхня AlN сприяє чудовому вивільненню пасти та чіткості.
- Контрольований випал/спікання: обпалюйте надруковані підкладки в стрічковій печі, дотримуючись температурного профілю, рекомендованого виробником пасти, для формування довговічних функціональних плівок.
- Остаточне складання та упаковка: продовжуйте кріплення компонентів (SMT, склеювання матриці) і остаточний корпус для завершення вашої гібридної мікросхеми або модуля з товстої плівки .
Цільові сценарії застосування
Автомобільна та промислова енергетична електроніка
Використовується як базова плита для модулів IGBT, перетворювачів постійного струму та двигунів. Чудова здатність AlN до розподілу тепла має вирішальне значення для управління втратами від силових пристроїв із сильним струмом у компактних приміщеннях під капотом.
Системи радіочастотного зв'язку та радіолокації
Ідеальна підкладка для мікрохвильових компонентів, таких як радіочастотні підсилювачі потужності, фільтри та комутатори в базових станціях 5G і радарних системах, де стабільні електричні властивості на частотах ГГц є найважливішими.
Розширена гібридна мікроелектроніка
Кращий вибір для високонадійних товстоплівкових гібридних мікросхем, які використовуються в аерокосмічному, оборонному та медичному обладнанні, де продуктивність не може бути знижена.
Високоефективні модулі датчиків
Забезпечує стабільну ізоляційну платформу для упаковки датчиків , особливо для датчиків температури, тиску або потоку, що працюють у складних умовах, забезпечуючи точність і тривалу стабільність.
Налаштування та інженерна підтримка
Puwei надає індивідуальні рішення для підкладки AlN відповідно до ваших точних вимог до електронної упаковки .
- Точність розмірів: нестандартні розміри, форми та товщина з жорсткими допусками. Лазерне різання складних геометрій.
- Оптимізація обробки поверхні: поради експертів щодо вибору ідеальної текстури поверхні (Ra) для вашої конкретної системи товстої плівки.
- Вибір класу матеріалу: обирайте між економічно ефективним стандартним термічним класом або класом із надвисокою провідністю для екстремальних температурних проблем.
- Попередньо оброблені функції: для спрощення процесу складання можуть бути надані ідентифікатори з лазерним маркуванням, скошені краї та наскрізні отвори.
- Поверхні, готові до металізації: підкладки можуть поставлятися з поверхнями, оптимально підготовленими для подальшого друку DBC, DPC або прямого друку на товстій плівкі.
Досконалість виробництва та гарантія якості
Наше вертикально інтегроване виробництво забезпечує постійну, високоякісну підкладку AlN партію за партією.
- Синтез порошку: контрольований синтез порошку AlN високої чистоти із запатентованими допоміжними речовинами спікання.
- Точне формування: удосконалене лиття на стрічку або сухе пресування для створення однорідних зелених тіл точних розмірів.
- Високотемпературне спікання: спікання в печах з контрольованою атмосферою при температурах, що перевищують 1800°C для досягнення майже теоретичної щільності та оптимальної теплопровідності.
- Точна обробка та фінішна обробка: притирка, шліфування та полірування для досягнення заданої товщини, площинності та якості поверхні.
- Комплексна перевірка: 100% візуальна перевірка, перевірка розмірів і статистичне тестування партій для ключових властивостей, таких як теплопровідність і діелектрична міцність, гарантуючи, що кожна підкладка відповідає нашим суворим стандартам і вашим специфікаціям для голих керамічних пластин .
Сертифікати та відповідність
- Система управління якістю: сертифікована ISO 9001:2015, що забезпечує системний підхід до контролю якості та постійного вдосконалення.
- Екологічна відповідність: повністю відповідає директивам RoHS і REACH. Наші матеріали AlN не містять свинцю та екологічно безпечні.
- Відстеження та документація: повна відстежуваність матеріалів і процесів із повними Сертифікатами аналізу (CoA), які надаються з кожною відправкою.
