Керамічний диск малого діаметра AlN

$1
≥50 Piece/Pieces

Зв'язатися з нами

Тип оплати: T/T
Інкотерм: FOB,CIF,EXW
Хв. Замовлення: 50 Piece/Pieces
Перевезення: Ocean,Air,Express
Порт: Shanghai,Beijing,Xi’an

Опис

Атрибути товару

Бренд: Puwei Ceramic

місце походження: Китай

Типи: П'єзоелектрична кераміка, Ізоляційна кераміка, Електротермічна кераміка, Високочастотна кераміка, Діелектрична кераміка

Матеріал: Нітрид алюмінію

Small AlN Ceramic Disc: Small diameter aluminum nitride ceramic disc

Упаковка та доставка

Одиниці продажу:	Piece/Pieces
Тип упаковки:	Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легке викор
Приклад рисунка:

Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легке викор

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi’an

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Опис продукту

Керамічний диск AlN малого діаметра

Огляд продукту

Керамічні диски малого діаметра Puwei Ceramic AlN представляють собою вершину технології управління температурою для компактних електронних застосувань. Ці високоточно сконструйовані диски з нітриду алюмінію забезпечують виняткову теплопровідність у мінімальному просторі, що робить їх ідеальними для електронної упаковки високої щільності, де ефективне розсіювання тепла є критичним.

Основні переваги продуктивності

Виняткова теплопровідність: 170-230 Вт/(м·К) для чудового розсіювання тепла
Оптимізація компактного розміру: ідеально підходить для програм з обмеженим простором
Чудова електроізоляція: питомий об'ємний опір >10¹⁴ Ω·см
Високотемпературна стабільність: зберігає продуктивність за підвищених температур
Точне виготовлення: суворі допуски на розміри для точної посадки

Візуальна документація продукту

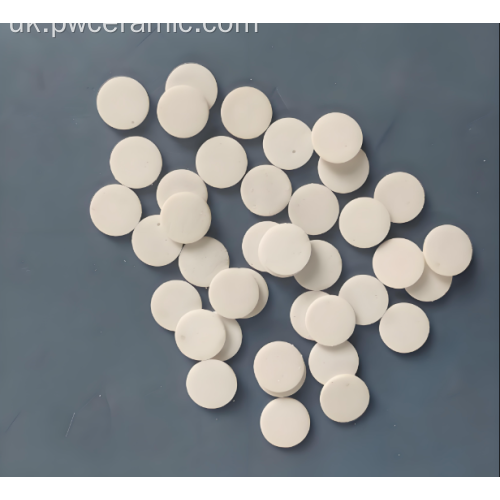

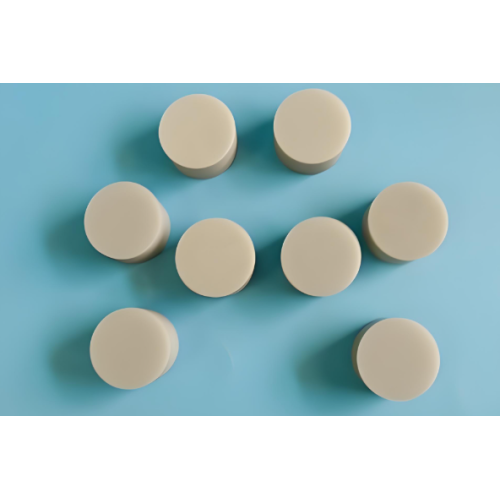

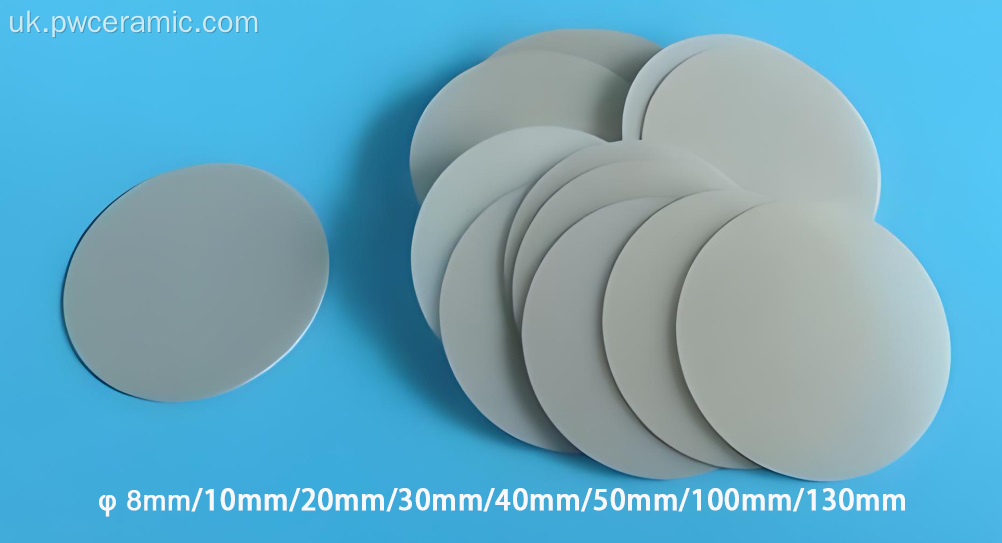

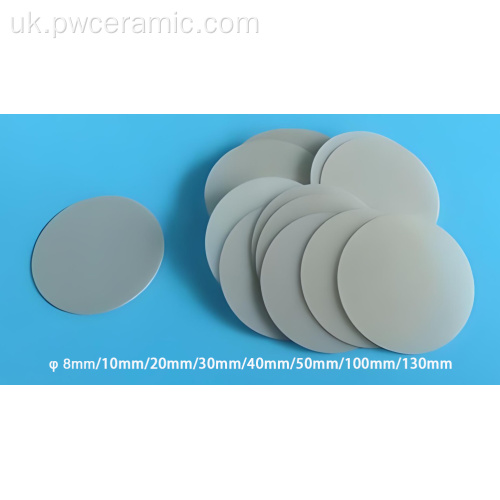

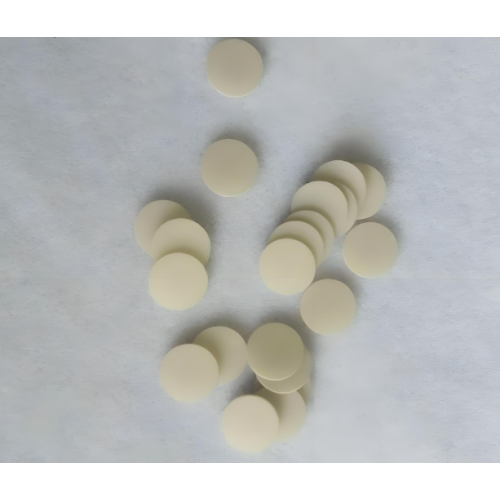

Small diameter aluminum nitride ceramic disc for microelectronics applications

Точний керамічний диск малого діаметра AlN, оптимізований для компактних електронних систем

Technical performance specifications of aluminum nitride ceramic discs

Комплексні параметри продуктивності для вибору керамічного диска AlN

Технічні характеристики

Властивості матеріалу

Теплопровідність: 170-230 Вт/(м·К)
Питомий об'ємний опір: >10¹⁴ Ω·см
Діелектрична міцність: 15-20 кВ/мм
Діелектрична проникність: 8,0-8,8 (при 1 МГц)
Теплове розширення: 4,5-5,5 × 10⁻⁶/°C
Міцність на вигин: 300-400 МПа

Стандартні розміри

Діапазон діаметрів: стандартний від 1 мм до 20 мм
Діапазон товщини: від 0,1 до 5 мм
Допуск на діаметр: від ±0,02 мм до ±0,1 мм
Допуск на товщину: від ±0,01 мм до ±0,05 мм
Оздоблення поверхні: від обпаленої до полірованої (Ra 0,1 мкм)
Площиність: до 0,005 мм на 10 мм

Експлуатаційні характеристики

Максимальна робоча температура: 1800°C в інертній атмосфері
Стійкість до термічного удару: відмінна стабільність при різких змінах температури
Хімічна стійкість: стійкий до більшості корозійних газів і розплавлених металів
Відповідність CTE: точно відповідає кремнію для напівпровідникових застосувань

Особливості та переваги продукту

Виняткове управління температурою

Завдяки теплопровідності 170-230 Вт/(м·К) наші керамічні диски AlN ефективно відводять тепло від потужних компонентів, запобігаючи накопиченню тепла та забезпечуючи оптимальну продуктивність у компактних електронних системах упаковки .

Економний дизайн

Завдяки невеликому діаметру вони ідеально підходять для застосування в обмеженому просторі, наприклад для мініатюрних електронних пристроїв, мікродатчиків і інтегральних схем високої щільності, де кожен міліметр на рахунку.

Чудова електроізоляція

Чудові електроізоляційні властивості з питомим об’ємним опором понад 10¹⁴ Ω·см і висока діелектрична міцність роблять ці диски ідеальними для застосування під високою напругою та чутливих компонентів мікроелектроніки .

Висока температура

Зберігає структурну цілісність і електричні властивості при підвищених температурах, що робить їх придатними для вимогливих застосувань у мікроелектронних компонентах високої потужності та силовій електроніці.

Точне виробництво

Жорсткі допуски на розміри та чудова обробка поверхні забезпечують ідеальну інтеграцію в прецизійні прилади та оптичні системи, забезпечуючи стабільну підтримку з чудовою ізоляцією та теплопровідністю.

Сценарії застосування

Упаковка мікроелектроніки та напівпровідників

Важливі як розподільники тепла та ізоляційні підкладки в мініатюрних електронних пристроях, мікродатчиках і компонентах інтегральних схем високої щільності, де простір обмежений, а керування температурою є критичним.

Високочастотні радіочастотні компоненти

Ідеально підходить для мікрохвильових компонентів і радіочастотних ланцюгів, де потрібна відмінна теплопровідність і електроізоляція в компактних форм-факторах для оптимальної цілісності сигналу і розсіювання тепла.

Модулі силової електроніки

Використовуються як ізоляційні підкладки та компоненти управління температурою в компактних силових пристроях і моторних приводах, де ефективне відведення тепла є важливим для надійності та продуктивності.

Прецизійне приладобудування

Забезпечує стабільну опору та необхідну ізоляцію для точних механічних або оптичних компонентів у лабораторному обладнанні, вимірювальних приладах та аналітичних системах, які потребують стабільності розмірів.

Світлодіодні та оптоелектронні системи

Використовуйте ефективні теплорозподілювачі в потужних світлодіодних масивах і оптоелектронних пристроях, де потрібні компактні рішення для керування температурою для максимального освітлення та довговічності.

Переваги для клієнтів і ціннісні пропозиції

Покращені теплові характеристики: чудове розсіювання тепла подовжує термін служби компонентів і підвищує надійність системи
Оптимізація простору: компактна конструкція забезпечує більшу щільність компонентів і більш компактні конструкції продуктів
Покращена електрична безпека: чудові ізоляційні властивості захищають чутливі компоненти та забезпечують безпеку експлуатації
Гнучкість дизайну: настроювані розміри та специфікації підтримують розробку інноваційних продуктів
Економічна ефективність: оптимальне керування температурою зменшує потреби в охолодженні та пов’язані з цим витрати

Процес виробництва та забезпечення якості

Підготовка сировини
Вибір порошку нітриду алюмінію високої чистоти з контрольованим розподілом частинок за розміром і мінімальним вмістом кисню для оптимальних теплових і електричних властивостей.
Точне формування
Удосконалені методи формування, включаючи сухе та ізостатичне пресування для створення зелених тіл точних розмірів і рівномірної щільності.
Високотемпературне спікання
Контрольоване спікання в атмосфері азоту для досягнення оптимальної щільності, теплопровідності та механічної міцності при збереженні хімічної чистоти.
Точна обробка
Удосконалені процеси алмазного шліфування та притирки для досягнення точних розмірів, жорстких допусків і чудової обробки поверхні для дисків малого діаметру.
Перевірка якості
Комплексне тестування, включаючи перевірку розмірів, вимірювання теплопровідності, тестування електричних властивостей і візуальний огляд.
Упаковка та доставка
Ретельне антистатичне пакування, щоб запобігти забрудненню та пошкодженню під час транспортування, гарантуючи цілісність продукту після прибуття.

Сертифікати якості та відповідність

Puwei Ceramic підтримує найвищі стандарти якості завдяки комплексним міжнародним сертифікатам:

Сертифікація системи управління якістю ISO 9001:2015
Відповідність RoHS для екологічної безпеки
Сертифікація REACH для управління хімічними речовинами
Специфічні галузеві стандарти якості для електронних компонентів

Параметри налаштування та послуги OEM/ODM

Ми пропонуємо комплексні послуги з налаштування, щоб задовольнити ваші конкретні вимоги до дисків малого діаметру AlN для розширеної електронної упаковки та програм керування температурою.

Можливості налаштування

Діаметр і товщина: нестандартні розміри від 1 до 20 мм у діаметрі, від 0,1 до 5 мм за товщиною
Контроль допуску: точні допуски від ±0,02 мм по діаметру, ±0,01 мм по товщині
Оздоблення поверхні: різні види обробки поверхні, включаючи обпалені, шліфовані, натерті або поліровані
Особливості: отвори, виїмки, фаски та інші геометричні елементи за потреби
Оптимізація матеріалів: індивідуальні склади AlN для конкретних теплових та електричних вимог

Комплексні керамічні рішення

Як спеціалісти з передових керамічних матеріалів, ми пропонуємо повний спектр рішень, включаючи кераміку з оксиду алюмінію, кераміку з нітриду алюмінію, кераміку з карбіду кремнію, кераміку з нітриду кремнію та матеріали для металізації кераміки. Наш досвід дозволяє нам надавати інноваційні рішення для управління температурою, які забезпечують оптимальну продуктивність для ваших конкретних вимог у мікроелектронній упаковці та компактних електронних системах.
