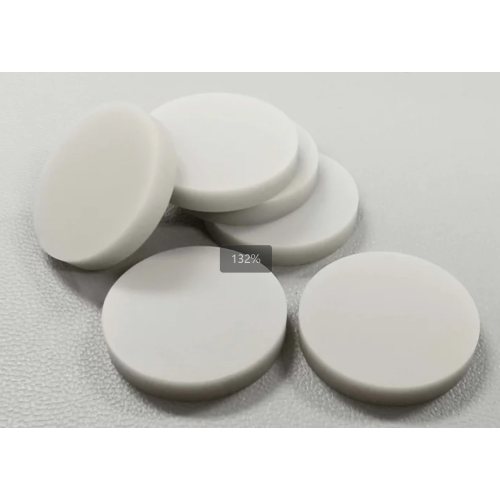

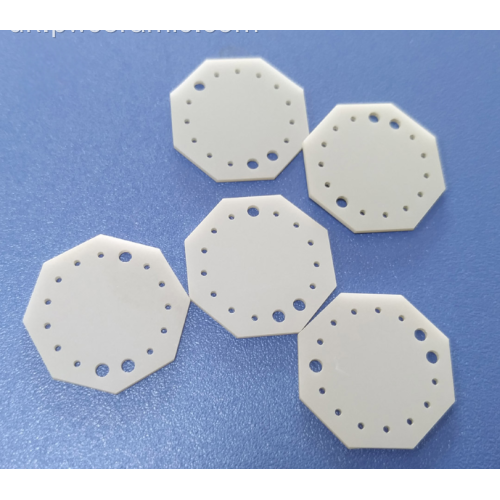

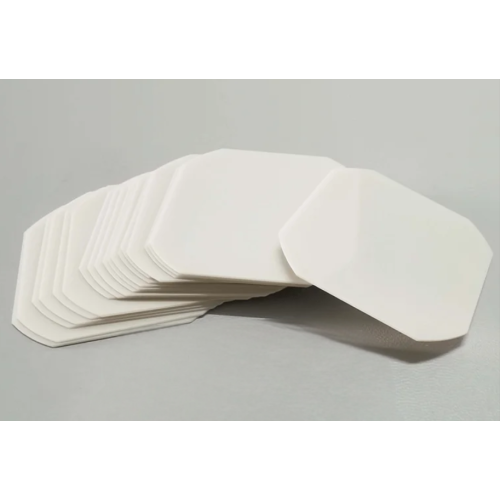

Високоефективні керамічні кільцеві шайби з нітриду алюмінію
Керамічні кільцеві шайби з нітриду алюмінію Puwei Ceramic представляють собою вершину технології ущільнення для вимогливих термічних та електричних застосувань. Ці високоточно розроблені шайби поєднують виняткову теплопровідність із чудовими електроізоляційними властивостями, що робить їх ідеальними для упаковки електронних пристроїв і мікроелектроніки в екстремальних умовах.
Виготовлені з нітриду алюмінію високої чистоти, наші керамічні шайби забезпечують надійну механічну опору, відмінну хімічну стійкість і чудові можливості керування температурою. Будучи фахівцем у кераміці з нітриду алюмінію та металізованій кераміці , Puwei Ceramic пропонує рішення для прокладок, які перевершують традиційні матеріали в найскладніших сферах застосування, включаючи високочастотні модулі та пристрої живлення .
Технічні характеристики
Властивості матеріалу
- Теплопровідність: стандартна ≥175 Вт/м·K, висока ефективність ≥200 Вт/м·K
- Питомий об'ємний опір: >10¹⁴ Ω·см
- Діелектрична міцність: 15-25 кВ/мм
- Діелектрична проникність: 8,5-9,0 при 1 МГц
- Міцність на стиск: 2000-2500 МПа
- Твердість за Віккерсом: 1200-1400 HV
Механічні властивості
- Міцність на вигин: 300-400 МПа
- Модуль Юнга: 310-330 ГПа
- В'язкість до руйнування: 3,0-3,5 МПа·м¹/²
- Щільність: ≥3,28 г/см³
- Оздоблення поверхні: Ra ≤0,4 мкм (стандарт), Ra ≤0,1 мкм (точність)
Стандартні розміри та допуски
- Внутрішній діаметр: від 1 мм до 200 мм (допуск ±0,1 мм)
- Зовнішній діаметр: від 3 мм до 250 мм (допуск ±0,1 мм)
- Діапазон товщини: від 0,25 мм до 10 мм (допуск ±0,05 мм)
- Концентричність: ≤0,05 мм для точних застосувань
- Паралельність: ≤0,02 мм для застосувань під високим тиском
Особливості та переваги продукту
Виняткове управління температурою
Завдяки теплопровідності в діапазоні від 175-200+ Вт/м·К, наші керамічні шайби AlN ефективно передають тепло, зберігаючи електричну ізоляцію, що робить їх кращими, ніж традиційні полімерні або металеві прокладки в системах керування температурою. Ідеально підходить для термоелектричних вузлів охолодження та високопотужних систем.
Чудова електроізоляція
Високий питомий об'ємний опір (>10¹⁴ Ом·см) і діелектрична міцність (15-25 кВ/мм) забезпечують надійну електричну ізоляцію в системах високої напруги, запобігаючи витокам струму та коротким замиканням у критичних електронних системах, включаючи радіочастотні схеми та мікрохвильові компоненти.
Чудова механічна міцність
Висока міцність на стиск (2000-2500 МПа) і твердість (1200-1400 HV) забезпечують стабільність розмірів цих шайб при значних механічних навантаженнях і забезпечують надійну герметизацію в умовах високого тиску.
Хімічна та корозійна стійкість
Стійкі до більшості кислот, лугів і корозійних хімічних речовин, наші шайби AlN зберігають цілісність у жорстких хімічних середовищах і високотемпературних процесах, де традиційні матеріали погіршуються.
Стійкість до термічного удару
Завдяки стійкості до термічного удару, що перевищує ΔT 500°C, ці шайби витримують швидку зміну температури без розтріскування чи деградації, забезпечуючи довгострокову надійність у програмах із термоциклуванням.
Точне виробництво
Жорсткі допуски на розміри та чудова обробка поверхні забезпечують належну ефективність ущільнення та сумісність зі стандартними конструкціями фланців та монтажними пристроями. Ідеально підходить для упаковки датчиків і точних електронних програм.
Інструкції зі встановлення та використання
- Підготовка поверхні
Переконайтеся, що сполучні поверхні чисті, плоскі та вільні від сміття чи забруднень. Для підготовки поверхонь використовуйте відповідні миючі розчинники та безворсові тканини.
- Вибір прокладки
Виберіть відповідний розмір і товщину шайби AlN відповідно до вимог до застосування, враховуючи умови теплового, електричного та механічного навантаження.
- Правильне вирівнювання
Обережно вирівняйте шайбу з монтажними отворами та переконайтеся, що вона рівно прилягає до сполучної поверхні без скручування чи зміщення.
- Застосування крутного моменту
Застосовуйте крутний момент поступово та рівномірно у формі зірки до рекомендованих характеристик. Уникайте надмірного затягування, яке може пошкодити кераміку або сполучувані поверхні.
- Розгляд термічного циклу
Для застосувань, пов’язаних із термічними циклами, розгляньте можливість повторного затягування після початкових термічних циклів, щоб підтримувати належний тиск ущільнення.
- Перевірка продуктивності
Випробуйте збірку в робочих умовах, щоб перевірити теплові характеристики, електричну ізоляцію та цілісність ущільнення.
Сценарії застосування
Високопродуктивна електроніка та обчислювальна техніка
Керамічні шайби AlN в системах радіаторів комп’ютерних процесорів служать матеріалами для теплового інтерфейсу, які ефективно передають тепло, одночасно забезпечуючи електричну ізоляцію. Вони широко використовуються в підсилювачах потужності, високочастотному комунікаційному обладнанні та інших електронних пристроях, які потребують як теплового керування, так і електричної ізоляції. Необхідний для мікрохвильових програм і високочастотних схем.
Енергетичні системи та енергетична інфраструктура
У силових трансформаторах, ізоляторах та електророзподільному обладнанні шайби AlN покращують характеристики ізоляції, одночасно сприяючи розсіюванню тепла, забезпечуючи безпечну та стабільну роботу критично важливої енергетичної інфраструктури за складних умов.
Обладнання для хімічної обробки
У хімічних реакторах, з’єднаннях трубопроводів і технологічних резервуарах керамічні шайби AlN забезпечують надійне ущільнення в корозійних і високотемпературних середовищах. Їх хімічна стабільність запобігає витоку та забезпечує довгострокову ефективність там, де звичайні матеріали зазнали б невдачі.
Виробництво напівпровідників
Використовується в обладнанні для обробки пластин, вакуумних камерах і системах плазмового травлення, де висока чистота, термічна стабільність і електрична ізоляція є критичними для контролю процесу та надійності обладнання. Ідеально підходить для виробництва інтегральних схем .
Аерокосмічні та оборонні системи
У радіолокаційних системах, авіоніці та військовій електроніці шайби AlN забезпечують надійну роботу за екстремальних коливань температури, вібрації та суворих умов навколишнього середовища, зберігаючи електричну ізоляцію.
Науково-лабораторне обладнання
Для вакуумних систем, аналітичних інструментів і дослідницького обладнання, що вимагають високотемпературної стабільності, електричної ізоляції та хімічної стійкості в контрольованому середовищі. Ідеально підходить для застосування в оптоелектроніці та передових досліджень.
Переваги для клієнтів
- Підвищена надійність системи
Чудове управління температурою та електроізоляційні властивості подовжують термін служби компонентів і знижують кількість відмов у вимогливих додатках.
- Покращені теплові характеристики
Висока теплопровідність забезпечує більш ефективне розсіювання тепла, забезпечуючи вищу щільність потужності та покращену продуктивність системи.
- Знижені вимоги до технічного обслуговування
Відмінна хімічна стійкість і термічна стабільність мінімізують деградацію з часом, зменшуючи потребу в частій заміні та обслуговуванні.
- Гнучкість дизайну
Сумісність із різними операційними середовищами та параметри налаштування дозволяють оптимізувати проекти для конкретних вимог додатків.
- Економія коштів
Довгий термін служби та скорочений час простою забезпечують значні економічні переваги порівняно з традиційними матеріалами прокладок у вимогливих додатках.
- Технічна підтримка
Комплексна технічна допомога від вибору матеріалів до оптимізації застосування забезпечує успішну інтеграцію та максимальну продуктивність.
Сертифікація та відповідність
Puwei Ceramic підтримує найвищі стандарти якості з номером сертифіката: GXLH41023Q10642R0S . Наші виробничі процеси відповідають міжнародним стандартам якості, забезпечуючи постійну продуктивність і надійність для клієнтів у всьому світі.
Система забезпечення якості
- Сертифікована система управління якістю ISO 9001:2015
- Відповідність RoHS і REACH для екологічної безпеки
- Комплексне відстеження матеріалів і контроль партій
- Статистичний контроль процесу для узгодженості розмірів
- Передова метрологія для перевірки розмірів
Тестування та валідація
- 100% перевірка розмірів за допомогою прецизійного вимірювального обладнання
- Перевірка якості поверхні в умовах контрольованого освітлення
- Випробування на теплопровідність відповідно до стандарту ASTM E1461
- Перевірка діелектричних властивостей відповідно до відповідних стандартів IEC
- Тестування механічних властивостей відповідно до стандартів ASTM
Параметри налаштування
Puwei Ceramic спеціалізується на послугах OEM та ODM для керамічних кільцевих прокладок із нітриду алюмінію, адаптованих до конкретних вимог застосування. Ми розуміємо, що герметизація вимагає точних характеристик матеріалу та контролю розмірів.
Доступні параметри налаштування
- Розміри: індивідуальні внутрішні/зовнішні діаметри та товщини відповідно до конкретних конструкцій фланців
- Класи допуску: стандартні (±0,1 мм) або точні (±0,02 мм) допуски
- Оздоблення поверхні: різні рівні полірування від стандартного до дзеркального
- Класи матеріалів: стандартна теплопровідність (≥175 Вт/м·K) або висока ефективність (≥200 Вт/м·K)
- Особливості: скошені краї, спеціальні поперечні перерізи або спеціальні геометрії
- Металізація: додаткові металеві покриття для конкретних вимог до склеювання або ущільнення
Наш досвід у передовому виробництві кераміки дозволяє нам виготовляти шайби зі складною геометрією та жорсткими допусками. Ми тісно співпрацюємо з клієнтами, щоб оптимізувати конструкції шайб для конкретних теплових, електричних і механічних вимог, включаючи спеціалізовані КЕРАМІЧНІ КОМПОНЕНТИ для унікальних застосувань.
Виробничий процес
- Підготовка сировини
Порошок нітриду алюмінію високої чистоти (≥99,5%) ретельно відібраний і складений з допоміжними речовинами спікання для досягнення оптимальних термічних і механічних властивостей.
- Порошкова обробка та формування
Удосконалені технології обробки порошку забезпечують рівномірний розподіл частинок за розміром перед сухим пресуванням або ізостатичним пресуванням у преформах для прання.
- Високотемпературне спікання
Спікання в контрольованій атмосфері при температурах до 1850°C забезпечує оптимальну щільність (>99% теоретично) і розвиває бажані термічні та механічні властивості.
- Точна обробка
Операції шліфування та обробки з ЧПК забезпечують точну точність розмірів, концентричність і обробку поверхні відповідно до вимог специфікації.
- Оздоблення поверхні
Процеси притирки та полірування досягають необхідної якості поверхні та допусків на розміри для надійного ущільнення.
- Гарантія якості
Комплексні випробування перевіряють точність розмірів, якість поверхні, теплові характеристики та електричні властивості.
- Упаковка та доставка
Ретельне пакування в захисні матеріали забезпечує безпечну доставку клієнтам у всьому світі, зберігаючи при цьому цілісність продукту.
