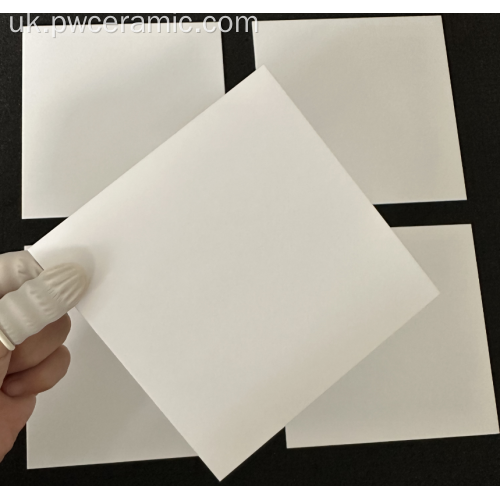

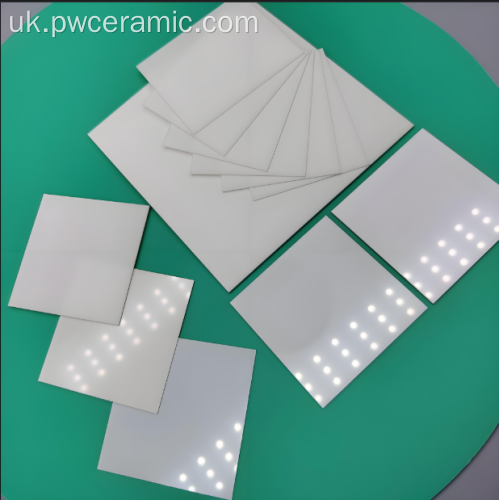

Дзеркальна двостороння полірована керамічна підкладка AlN

Дзеркальна двостороння полірована керамічна підкладка AlN

$1
≥50 Piece/Pieces

Зв'язатися з нами

Тип оплати: T/T
Інкотерм: FOB,CIF,EXW
Хв. Замовлення: 50 Piece/Pieces
Перевезення: Ocean,Air,Express
Порт: Shanghai,Beijing,Xi`an

Опис

Атрибути товару

Бренд: Puwei Ceramic

Origin: Китай

Сертифікація: GXLH41023Q10642R0S

місце походження: Китай

Типи: П'єзоелектрична кераміка, Електротермічна кераміка, Ізоляційна кераміка, Високочастотна кераміка, Діелектрична кераміка

Матеріал: Нітрид алюмінію

Відшліфований субстрат ALN: Двосторонній відшліфований керамічний підклад

Упаковка та доставка

Одиниці продажу:	Piece/Pieces
Тип упаковки:	Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:

Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi`an

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Опис продукту

Двостороння полірована керамічна підкладка з дзеркального нітриду алюмінію (AlN).

Двостороння полірована керамічна підкладка Puwei Mirror Grade AlN встановлює стандарт керування температурою та електричної цілісності в передовій електронній упаковці . Ця підкладка, розроблена з надгладкою оптичною поверхнею (Ra <0,02 мкм) і чудовою теплопровідністю (≥175 Вт/м·К), є основним компонентом для високонадійної мікроелектроніки , силових пристроїв і вузлів високочастотних модулів . Він спеціально розроблений як чудова гола керамічна пластина для використання у виробництві інтегральних схем , товстоплівкових гібридних мікросхем та інших точних електронних систем, де розсіювання тепла та площинність поверхні є критичними.

AlN vs. conventional ceramic substrate thermal performance comparison

Порівняння продуктивності підкреслює чудову теплопровідність AlN.

Основні функції та переваги

Виняткове теплове управління: завдяки теплопровідності, що у 8-10 разів вище, ніж у оксиду алюмінію, він ефективно розсіює тепло від високопотужних мікроелектронних компонентів , запобігаючи тепловому дроселю та збільшуючи термін служби пристрою.
Точна виробнича поверхня: двостороннє дзеркальне полірування забезпечує бездоганно рівну поверхню, необхідну для нанесення друкованих схем з високою продуктивністю товстої плівки , малювання тонких ліній і надійного кріплення матриці в пакуванні мікроелектроніки .
Чудова електрична ізоляція: висока діелектрична міцність (>15 кВ/мм) і питомий об'ємний опір (>10¹⁴ Ω·см) забезпечують надзвичайні характеристики ізоляційного елемента в середовищах високої напруги та частоти.
Відповідний КТР для надійності: Коефіцієнт теплового розширення (КТР: 4,2-4,8 ×10⁻⁶/°C) точно відповідає кремнію та арсеніду галію, мінімізуючи термічне навантаження та запобігаючи розшаруванню напівпровідника та корпусу датчика .
Стійкість до високих температур: витримує робочі температури до 1800°C (інертна атмосфера), забезпечуючи стабільну роботу в екстремальних умовах.

Технічні характеристики

Теплові та фізичні властивості

Теплопровідність: стандартний клас ≥175 Вт/м·K; Високопродуктивний клас ≥200 Вт/м·К
КТР (коефіцієнт теплового розширення): 4,2-4,8 ×10⁻⁶/°C
Максимальна робоча температура: 1800°C (інертна атмосфера)
Щільність: >3,26 г/см³

Розміри та обробка поверхні

Стандартна товщина: від 0,10 мм до 3,0 мм
Оздоблення поверхні: Двостороннє дзеркальне полірування, Ra < 0,02 мкм
Спеціальні площинні розміри: доступні за запитом (до 240 мм × 280 мм)

Електричні властивості

Діелектрична проникність (εr): 8,0 - 9,0 при 1 МГц
Діелектрична міцність: >15 кВ/мм
Питомий об'ємний опір: >1 × 10¹⁴ Ω·см

Основні програми

Ця підкладка розроблена для вимогливих застосувань у критичних галузях:

Силова електроніка: ідеальна базова плата для модулів IGBT, силових пристроїв SiC у тягових інверторах EV/HEV та промислових моторних приводів, де управління теплом від силових пристроїв має першочергове значення.
Радіочастотний і мікрохвильовий зв’язок: високочастотна підкладка з низькими втратами для мікрохвильових компонентів , підсилювачів потужності в інфраструктурі 5G/6G і систем захисту, які потребують стабільних радіочастотних схем .
Розширена оптоелектроніка: чудовий розподіл тепла для корпусів потужних лазерних діодів (LiDAR), світлодіодних матриць високої яскравості та інших застосувань оптоелектроніки .
Гібридні та прецизійні схеми: бажана підкладка для високонадійних товстоплівкових гібридних мікросхем , датчиків MEMS і вдосконаленої упаковки інтегральних схем .
Аерокосмічна й оборонна електроніка: надійна робота в умовах екстремальних температурних і механічних навантажень, підтримка керамічних компонентів у критично важливих системах.

Стратегічна цінність для вашого бізнесу

Підвищення надійності системи: чудове розсіювання тепла подовжує термін експлуатації чутливих високопотужних мікроелектронних компонентів .
Збільшення продуктивності: якість поверхні оптичного класу забезпечує бездефектне осадження ланцюга та більшу продуктивність.
Зменшення загальної вартості системи: висока теплопровідність дозволяє використовувати простіші та економічніші рішення для охолодження.
Прискорення виходу на ринок: готова до використання дзеркальна обробка усуває додаткові етапи підготовки поверхні у вашій виробничій лінії.
Продуктивність, готова до майбутнього: забезпечує щільність потужності наступного покоління та мініатюризацію в упаковці мікроелектроніки .

Процес інтеграції: покроковий посібник

Дизайн і специфікація: остаточно визначте розміри підкладки, товщину та рівень продуктивності з інженерами Puwei на основі ваших вимог до упаковки мікроелектроніки .
Підготовка поверхні: очистіть дзеркально відполіровану поверхню, використовуючи стандартні протоколи очищення напівпровідників (наприклад, ультразвукове очищення з IPA), щоб забезпечити оптимальну адгезію.
Виготовлення схем: застосовуйте електропровідні схеми за допомогою друку на товстій/тонкій плівкі, процесів DBC, DPC або AMB для створення функціональної друкованої схеми на товстій плівці .
Збірка компонентів: прикріпіть напівпровідникові матриці, керамічні компоненти або інші високопотужні мікроелектронні компоненти за допомогою припою, епоксидної смоли або спечених паст.
Остаточна інтеграція та випробування: повне з’єднання проводів або з’єднання фліп-чіпів із наступною комплексною електричною, термічною та механічною перевіркою.

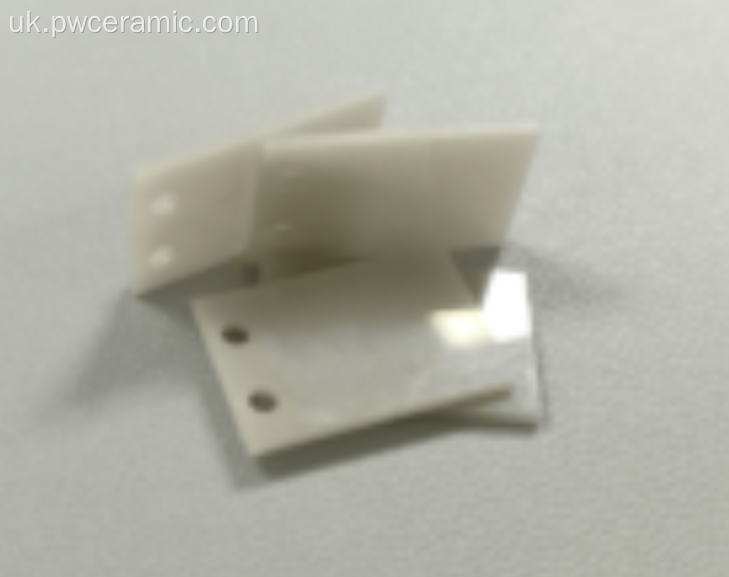

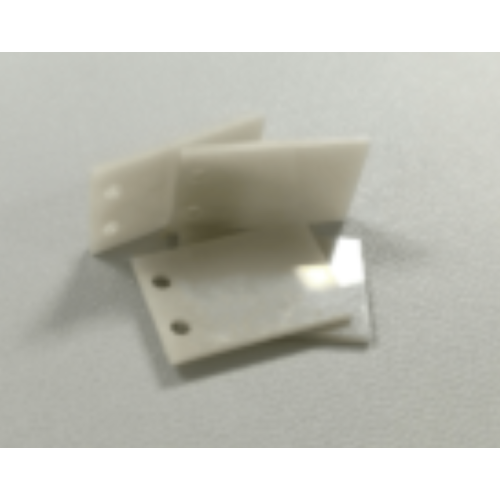

Custom AlN ceramic substrate with precise dimensions and edge details

Підкладки AlN нестандартного розміру, готові до виготовлення схеми.

Виробничий процес і гарантія якості

Наше вертикальне виробництво забезпечує постійний високоякісний вихід:

Синтез матеріалів: виробництво та перевірка високочистого порошку AlN.
Прецизійне формування: формування основи за допомогою стрічкового лиття або сухого пресування.
Високотемпературне спікання: ущільнення в контрольованій атмосфері для досягнення оптимальних термічних і механічних властивостей.
Обробка з ЧПУ: точне шліфування для досягнення жорстких допусків на розміри.
Дзеркальне полірування: Багатоетапне механічно-хімічне полірування для досягнення зазначеного Ra <0,02 мкм.
Сувора остаточна перевірка: 100% перевірка ключових параметрів, включаючи розміри, якість поверхні та основу/дугу.

Сертифікати та відповідність

Сертифікат ISO 9001:2015: сувора система управління якістю з контролем SPC від сировини до готового продукту.
Відповідає RoHS і REACH: усі матеріали є екологічно відповідальними та нетоксичними.
Повна відстежуваність: відстеження на рівні партії всіх пластин нітриду алюмінію та готових підкладок.

Налаштування та додаткові послуги

Ми пропонуємо комплексні послуги OEM/ODM, щоб пристосувати підкладку до ваших потреб:

Геометрія: нестандартна товщина (від 0,10 мм), площинні розміри та точні характеристики (отвори, прорізи, складні контури).
Поверхня та металізація: варіанти включають одностороннє/подвійне полірування, обпалену або шліфовану обробку. Ми також надаємо повні послуги металізації (DBC, DPC, AMB) для доставки готових до складання підкладок.
Класи матеріалів: стандартний (≥175 Вт/м·K) або преміальний високопровідний (≥200 Вт/м·K) AlN.

Пряма цінність для вашого бізнесу: ця підкладка підвищує надійність системи за рахунок покращення розсіювання тепла, підвищує продуктивність виробництва завдяки чудовій якості поверхні та може зменшити загальну вартість системи, забезпечуючи простіші теплові рішення. Це оптимальний вибір для інноваторів, які розширюють межі щільності потужності та мініатюризації.
