Мідна підкладка з прямим скріпленням (DBC) для високоефективних товстоплівкових схем
Puwei Ceramic спеціалізується на високоефективних мідних підкладках із прямим склеюванням (DBC) , розроблених для вимогливих застосувань товстоплівкових схем. Наші підкладки DBC поєднують у собі виняткову електроізоляцію, чудову терморегуляцію та надійну механічну міцність, що робить їх ідеальними для силових пристроїв , автомобільних систем і промислового обладнання.
Завдяки десятиліттям досвіду в галузі керамічних підкладок із глинозему та передових матеріалів ми пропонуємо надійні рішення, які підвищують ефективність і довговічність схем. Основні переваги включають високу діелектричну міцність, низький термічний опір і настроювані розміри, що забезпечує сумісність з різними електронними конструкціями.
Технічні характеристики
Електричні властивості
- Діелектрична напруга, що витримується: перевищує 2,5 кВ, що забезпечує ефективну ізоляцію від витоку та короткого замикання
- Поверхневий опір: варіюється від мікро-Ом до мілі-Ом, що забезпечує мінімальне ослаблення сигналу
- Діелектрична проникність: приблизно 9,4 при 25°C/1 МГц, що підтримує цілісність високошвидкісного сигналу
- Тангенс діелектричних втрат: ≤ 3×10⁻⁴ при 25°C/1 МГц, що зменшує втрати енергії під час високочастотних операцій
Теплові властивості
- Теплопровідність: керамічна частина досягає ~170 Вт/(м·K), шар міді ~385 Вт/(м·K)
- Коефіцієнт теплового розширення: близько 7 ppm/K, відповідні кремнієві чіпи для мінімізації теплового стресу
- Максимальна робоча температура: підходить для високотемпературних застосувань до 260°C
Механічні властивості
- Міцність на відрив: ≥ 5,0 Н/мм, що забезпечує міцне зчеплення між шарами міді та кераміки
- Міцність на вигин: висока стійкість до зовнішніх сил і вібрацій
- Твердість: покращена керамічною основою, що забезпечує чудову стійкість до зношування та подряпин
Візуалізація товару

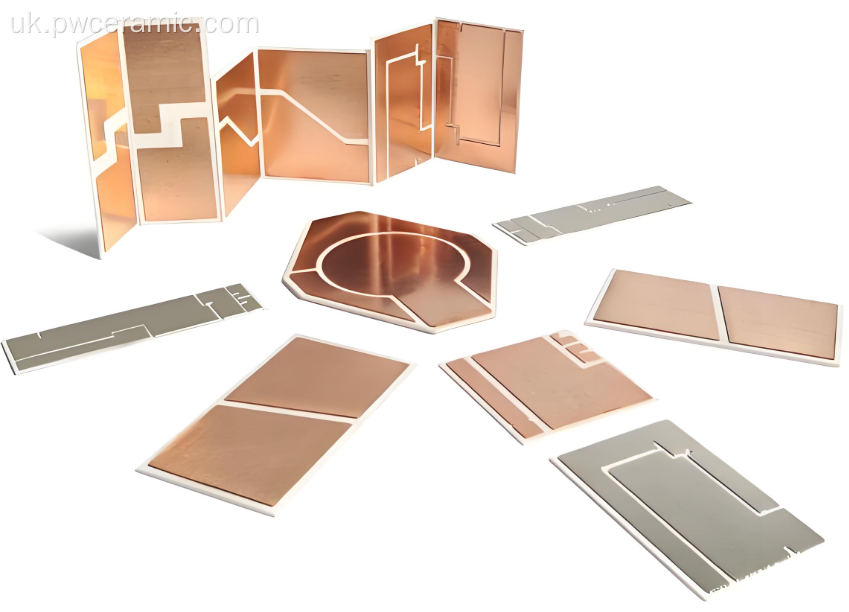

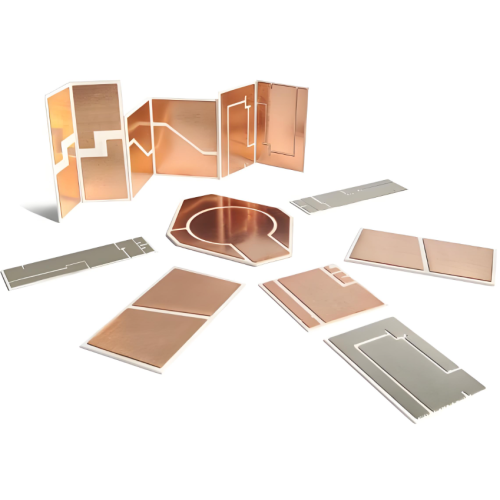

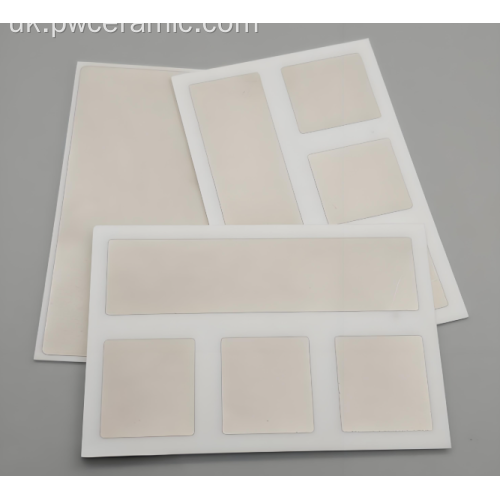

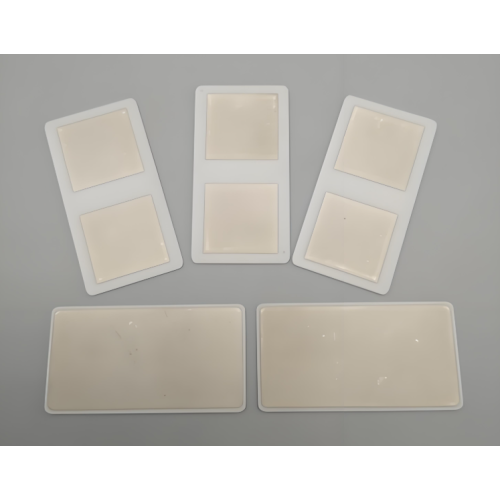

Високоякісна підкладка DBC для надійної роботи в товстоплівкових схемах

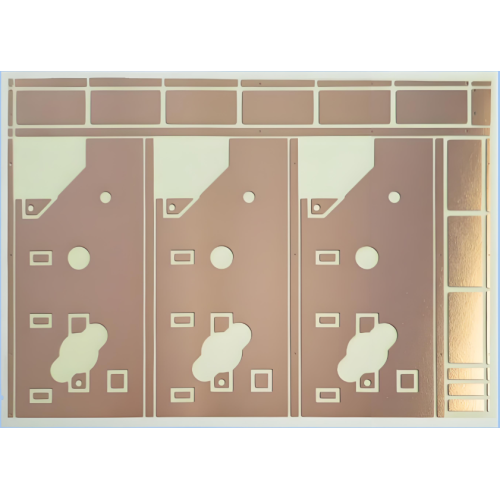

Огляд продуктивності металізованих підкладок DBC із виділенням ключових параметрів
Особливості та переваги продукту
Покращене управління температурою
Висока теплопровідність ефективно розсіює тепло, подовжуючи термін служби пристрою в системах високої потужності. Ідеально підходить для електронних упаковок , де теплові характеристики є критичними.
Покращена електроізоляція
Висока діелектрична міцність запобігає збоям у складних середовищах, забезпечуючи надійну роботу в системах високої напруги та радіочастотних ланцюгах .
Надійна механічна цілісність
Сильна міцність на відшарування та вигин протистоїть фізичним навантаженням, що робить ці підкладки ідеальними для автомобільної та аерокосмічної промисловості, де потрібна довговічність.
Хімічна та вологостійкість
Не піддається впливу суворих умов навколишнього середовища, що зменшує витрати на технічне обслуговування та забезпечує тривалу надійність у промислових умовах.
Точна пайка
Чудова змочуваність під час зварювання (≥ 95% з Sn/0,7Cu) забезпечує надійне з’єднання в багатоетапних процесах складання для друкованих схем на товстій плівкі .
Точність розмірів
Суворий контроль допуску по товщині та чудова площинність забезпечують бездоганну інтеграцію з електронними компонентами та системами.
Інструкції зі встановлення та інтеграції
- Підготовка дизайну
Перегляньте схему схеми та переконайтеся в сумісності з розмірами підкладки та вимогами до тепла
- Підготовка поверхні
Очистіть поверхню підкладки тканиною без ворсу та ізопропіловим спиртом, щоб видалити забруднення
- Процес пайки
Нанесіть паяльну пасту та використовуйте печі оплавлення при температурах до 260°C для надійних з’єднань
- Монтаж компонентів
Прикріпіть електронні частини до мідного шару, використовуючи високі характеристики зварюваності
- Тестування продуктивності
Проведіть електричні та термічні випробування для перевірки ізоляції, провідності та розсіювання тепла
- Системна інтеграція
Встановіть зібрану підкладку в кінцевий пристрій, забезпечивши належне підгонку та контроль температури
Сценарії застосування
Системи силової електроніки
Використовується в інверторах, перетворювачах і модулях IGBT для ефективного управління теплом у потужних системах, включаючи системи відновлюваної енергії та промислові приводи.
Автомобільна електроніка
Застосовується в силових агрегатах електромобілів, системах керування батареями та бортових зарядних пристроях, де надійність під час термоциклування є критичною для безпеки та продуктивності.
Промислові системи управління
Підтримує високочастотні схеми в органах керування машинами та обладнанні автоматизації, скорочуючи час простою за рахунок надійної роботи в складних промислових середовищах.
Застосування відновлюваної енергії
Ідеально підходить для сонячних інверторів і систем перетворення енергії вітрових турбін, підвищуючи ефективність перетворення енергії та надійність системи.
Advanced Communications
Інтегрований у високочастотний модуль і радіочастотне комунікаційне обладнання, де важливі стабільні теплові характеристики та цілісність сигналу.
Побутова електроніка
Використовується в потужних світлодіодних драйверах, джерелах живлення та розширених споживчих пристроях, які потребують ефективного управління температурою та електричної ізоляції.
Переваги для промислових клієнтів
- Підвищена надійність системи
Покращене керування температурою та електрична ізоляція подовжують термін служби пристрою та знижують частоту збоїв у критичних додатках
- Покращена щільність потужності
Відмінна теплопровідність забезпечує вищу щільність потужності та покращену продуктивність системи в компактних конструкціях
- Ефективність витрат
Зменшення втрат енергії та довший термін служби знижують загальні витрати на володіння за рахунок підвищення ефективності та скорочення обслуговування
- Гнучкість дизайну
Настроювані параметри дозволяють адаптувати до конкретних вимог проекту, прискорюючи час виходу нових продуктів на ринок
- Зниження ризику
Відповідність міжнародним стандартам і суворий контроль якості зводять до мінімуму ризики збоїв у критичних програмах
- Технічна підтримка
Комплексна технічна допомога від вибору матеріалів до оптимізації застосування забезпечує успішну інтеграцію
Сертифікати та гарантія якості
Puwei Ceramic дотримується світових стандартів якості, забезпечуючи безпеку та надійність продукції для міжнародних клієнтів.
Управління якістю
- Сертифікована система управління якістю ISO 9001
- Відповідність RoHS і REACH для екологічної безпеки
- Комплексне відстеження матеріалів і контроль партій
- Статистичний контроль процесу для узгодженості розмірів
- Передова метрологія для перевірки точності
Параметри налаштування
Puwei Ceramic пропонує комплексні послуги OEM та ODM, щоб задовольнити різноманітні вимоги до підкладок DBC у різних сферах застосування.
Налаштування розмірів
Виготовляйте підкладки товщиною від 0,2 мм до 2,00 мм із великими розмірами до 240 мм × 280 мм × 1 мм або 95 мм × 400 мм × 1 мм, доступними для спеціальних застосувань.
Вибір матеріалу
Варіанти включають керамічні підкладки з оксиду алюмінію, нітрид алюмінію та нітрид кремнію, які відповідають спеціальним термічним, механічним та електричним вимогам.
Адаптація дизайну
Налаштовуйте на основі специфікацій і креслень клієнта, з можливістю швидкого створення прототипів і масового виробництва для підтримки вимог до упаковки мікроелектроніки .
Параметри обробки поверхні
Різноманітні варіанти обробки поверхні та фінішної обробки для оптимізації продуктивності для конкретних процесів пайки та склеювання.
Виробничий процес
- Вибір матеріалу
Вихідна високочиста кераміка та мідні матеріали, перевірені на консистенцію та робочі характеристики
- Процес прямого склеювання
Використовуйте передову технологію склеювання для сплавлення шарів міді та кераміки в умовах контрольованої температури та атмосфери
- Точна обробка
Вирізайте та формуйте підкладки відповідно до заданих допусків за допомогою обладнання з ЧПК для забезпечення точності розмірів
- Обробка поверхні
Застосовуйте спеціальну обробку поверхні та обробку для оптимізації продуктивності для конкретних вимог застосування
- Перевірка якості
Проведіть комплексні електричні, термічні та механічні випробування, щоб перевірити всі робочі параметри
- Остаточна перевірка
Суворий остаточний контроль якості забезпечує відповідність міжнародним стандартам і специфікаціям замовника
