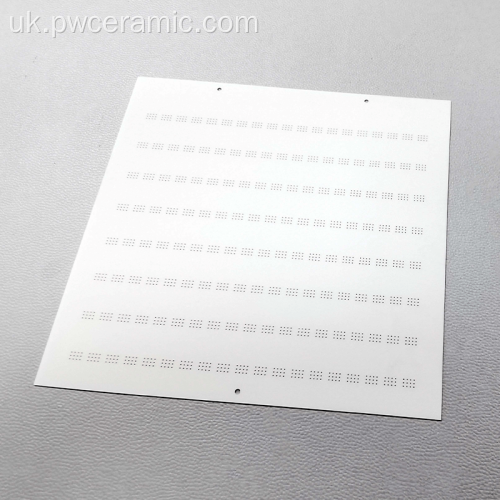

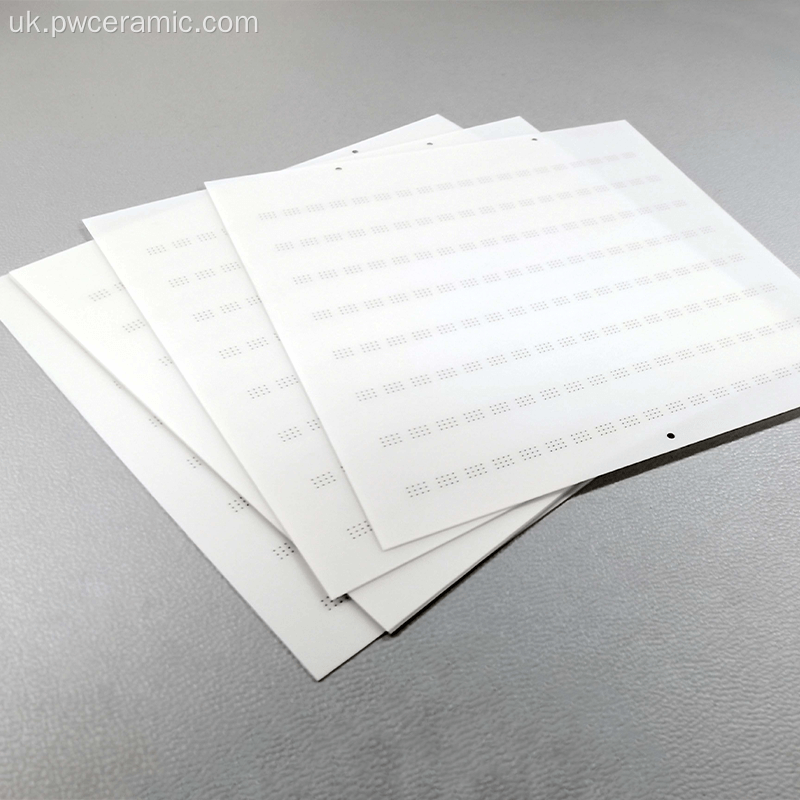

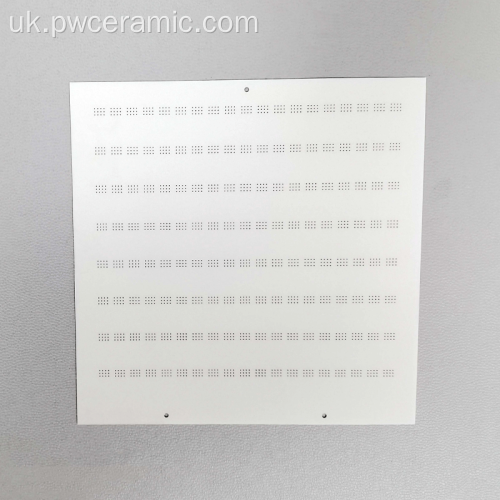

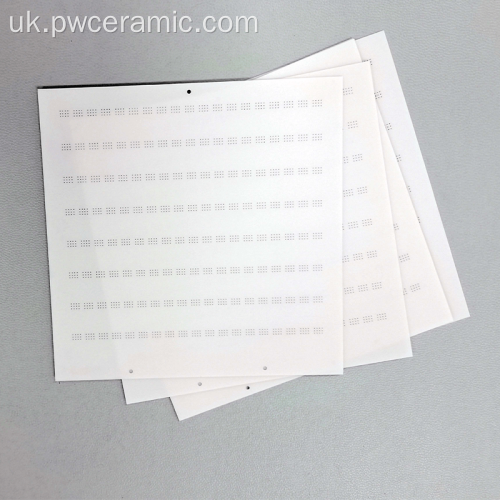

Лазерна точна обробка підкладки з нітриду алюмінію
Огляд продукту
Послуги Puwei з лазерної точної обробки підкладок з нітриду алюмінію (AlN) представляють передову технологію виробництва кераміки. Використовуючи найсучасніші ультрафіолетові та волоконні лазерні системи, ми забезпечуємо мікронну точність обробки підкладок AlN для найвимогливіших електронних упаковок та оптоелектронних застосувань.
Наші розширені можливості лазерної обробки дозволяють створювати складні геометрії та точні характеристики, яких неможливо досягти звичайними механічними методами, що робить його ідеальним для мікроелектроніки нового покоління та високочастотних застосувань.
Ключові переваги виробництва
- Точність мікронного рівня: досягайте розмірів елементів до 10 мкм із винятковою точністю
- Безконтактна обробка: усуває механічні навантаження та пошкодження основи
- Складні геометрії: створюйте складні візерунки та структури, неможливі звичайними методами
- Швидке створення прототипів: швидке виконання індивідуальних проектів і ітераційної розробки
Технічні характеристики
Властивості матеріалу
- Основний матеріал: нітрид алюмінію високої чистоти (AlN)
- Теплопровідність: стандартна ≥ 175 Вт/м·K, високоякісна ≥ 200 Вт/м·K
- Діелектрична міцність: 15-20 кВ/мм
- Теплове розширення: 4,5-5,5 ppm/°C (RT-400°C)
Можливості лазерної обробки
- Мінімальний розмір елемента: 10 мкм
- Точність позиціонування: ±2 мкм
- Шорсткість поверхні: Ra ≤ 0,4 мкм після обробки
- Діапазон товщини: 0,10 мм - 3,0 мм
Параметри обробки
- Тип лазера: ультрафіолетовий і волоконний лазери
- Максимальний розмір підкладки: 150 мм × 150 мм
- Співвідношення сторін: до 10:1 для детальних функцій
- Контроль конусності: < 1° для вертикальних бічних стінок
Розширені процеси лазерної обробки
Лазерна абляція та мікроструктурування
Наші високоенергетичні лазерні системи точно видаляють матеріал шляхом контрольованого випаровування, дозволяючи створювати тонкі борозенки, канали та складні візерунки з мікронною точністю. Цей процес ідеально підходить для створення провідних шляхів, ізоляційних каналів і мікрофлюїдних каналів у розширених програмах упаковки сенсорів .
Точне лазерне різання
Удосконалена технологія лазерного різання забезпечує чисте та точне відділення підкладок AlN з мінімальними зонами теплового впливу та винятковою якістю країв. Порівняно з методами механічного різання, лазерна обробка усуває відколи, тріщини та пошкодження під поверхнею, зберігаючи механічну цілісність підкладки для застосування високочастотних модулів .
Лазерне буріння та формування отворів
Створюйте точні наскрізні отвори та глухі отвори з контрольованими діаметрами та кутами звуження. Наші можливості лазерного свердління підтримують з’єднання високої щільності для передових мікрохвильових додатків і багатошарових пакувальних програм із діаметром отворів від 25 мкм до 500 мкм і співвідношенням сторін до 10:1.
Технічні переваги та конкурентна перевага
Неперевершена точність
Лазерна точна обробка досягає мікронної точності, дозволяючи створювати складні геометрії та дрібні деталі, критичні для передової мікроелектроніки та оптоелектронних застосувань. Сфокусований лазерний промінь забезпечує точний контроль над глибиною видалення матеріалу та визначенням малюнка.
Безконтактна обробка
Усуває механічне навантаження, знос інструменту та забруднення, пов’язані з традиційними методами обробки. Безконтактна природа лазерної обробки забезпечує бездоганну якість поверхні та зберігає внутрішні властивості підкладок з нітриду алюмінію.
Збереження цілісності матеріалу
Мінімальні зони теплового впливу та контрольована подача енергії зберігають чудові теплові та електричні властивості нітриду алюмінію. Це забезпечує оптимальну продуктивність у вимогливих додатках, таких як пристрої живлення та високотемпературні середовища.
Свобода дизайну
Створюйте складні візерунки, гострі кути та складні геометрії, які неможливі за допомогою традиційних методів обробки. Ця свобода дизайну дозволяє впроваджувати інновації в оптоелектроніці та передових електронних системах.
Процес впровадження лазерної обробки
- Консультації з проектування та техніко-економічний аналіз: спільний аналіз вимог до дизайну та оптимізація технологічності
- Підготовка та програмування файлів CAD: перетворення файлів дизайну в оптимізовані програми лазерної обробки
- Конструкція кріплення та підготовка основи: індивідуальний дизайн кріплення та очищення підкладки для точного позиціонування
- Оптимізація параметрів лазера: Точне налаштування параметрів лазера для отримання оптимальних результатів
- Виконання прецизійної обробки: автоматизована лазерна обробка в контрольованих умовах навколишнього середовища
- Постобробка та очищення: видалення залишків обробки та додаткові вторинні процеси
- Перевірка якості та документація: комплексна перевірка та документація для відстеження
Галузеві програми та випадки використання
Силова електроніка та високочастотні схеми
Підкладки AlN, оброблені лазером, забезпечують чудове управління температурою та електричні характеристики у високопотужних додатках. Прецизійні функції підтримують передові структури охолодження та з’єднання високої щільності для мікрохвильових компонентів і радіочастотних схем, включаючи підкладки підсилювача потужності та корпуси IGBT.
Передова оптоелектроніка
Точна лазерна обробка створює оптичні хвилеводи, масиви лінз і функції вирівнювання для оптоелектронних систем. Виняткова стабільність розмірів AlN забезпечує довгострокову надійність роботи в вимогливих оптичних додатках, таких як кріплення лазерних діодів і структури вирівнювання волокна.
MEMS і сенсорні системи
Створюйте складні мікроструктури та чутливі елементи з точністю та гнучкістю лазерної обробки. Підкладки AlN забезпечують чудову механічну та термічну стабільність для пристроїв MEMS, що працюють у суворих умовах, включаючи датчики тиску та мікрофлюїдні пристрої.
Удосконалена упаковка та з’єднання
Підтримуйте новітні технології упаковки з точними функціями лазерної обробки для упаковки інтегральних схем , 3D-інтеграції та неоднорідного складання. Лазерна обробка забезпечує з’єднання з дрібним кроком і розширені структури керування температурою для підкладок системи в упаковці.
Цінність бізнесу та конкурентні переваги
Підвищення продуктивності
- Покращене управління температурою: на 30-50% краще розсіювання тепла порівняно зі звичайними підкладками
- Покращена електрична продуктивність: точні функції зменшують паразитні ефекти та покращують цілісність сигналу
- Підвищена щільність упаковки: увімкніть на 40-60% більшу щільність компонентів завдяки з'єднанням з малим кроком
- Подовжений термін служби пристрою: чудове управління температурою сприяє подовженню терміну служби в 2-3 рази
Переваги вартості та ефективності
- Зменшені витрати на складання: точні функції зводять до мінімуму проблеми з вирівнюванням і доробку
- Зменшення витрат на теплове управління: Знизьте вимоги до зовнішніх радіаторів
- Швидший вихід на ринок: можливості швидкого створення прототипів прискорюють цикли розробки
- Вища виробнича продуктивність: постійна якість процесу призводить до вищої виробничої продуктивності
Виробничий процес і гарантія якості
Від дослідження та розробки сировини до кінцевих керамічних виробів, Puwei повністю контролює весь виробничий процес. Наша вертикальна інтеграція забезпечує незмінну якість і надійну роботу для кожної підкладки з нітриду алюмінію.
Протоколи контролю якості
- Сертифікована система управління якістю ISO 9001:2015
- 100% контроль розмірів за допомогою автоматизованих систем оптичного вимірювання
- Перевірка властивостей матеріалу, включаючи теплопровідність і діелектричну міцність
- Оцінка якості поверхні та виявлення дефектів
- Моніторинг можливостей процесу та статистичний контроль процесу
Сертифікати якості та відповідність стандартам
Puwei Ceramic підтримує найвищі стандарти якості завдяки комплексним міжнародним сертифікатам. Наші виробничі потужності працюють відповідно до сертифікованих систем управління якістю ISO 9001:2015, що забезпечує постійну якість і надійність роботи для всіх підкладок з нітриду алюмінію, оброблених лазером.
Налаштування та спеціалізовані послуги
Puwei пропонує комплексні послуги з налаштування відповідно до конкретних вимог до лазерної обробки підкладки з нітриду алюмінію:
Налаштування матеріалу
- Варіанти стандартної теплопровідності (≥175 Вт/м·K) і високоякісної (≥200 Вт/м·K)
- Спеціальні формули для конкретних теплових або електричних вимог
- Варіанти обробки поверхні: обпалена, шліфована або полірована
Геометрична гнучкість
- Діапазон товщини від ультратонких 0,10 мм до стандартних 3,0 мм
- Нестандартні форми, розміри та складні контури
- Багаторівневі структури та 3D функції
Варіанти металізації
- Сумісний з процесами металізації DPC, DBC, TPC, AMB
- Можливість друку на товстій та тонкій плівках
- Спеціальні металеві візерунки та конфігурації прокладок
Технічні міркування
Які ключові переваги лазерної обробки перед звичайними методами?
Лазерна обробка пропонує мікронну точність, безконтактну обробку, яка усуває механічні навантаження, здатність створювати складні геометрії та мінімальні зони впливу тепла, які зберігають властивості матеріалу, що робить його ідеальним для вдосконаленої електронної упаковки та високочастотних застосувань.
Як нітрид алюмінію відрізняється від інших матеріалів підкладки?
Нітрид алюмінію забезпечує чудову теплопровідність (175-200 Вт/м·К), відмінну електроізоляцію та близьке до напівпровідників коефіцієнт теплового розширення, що робить його ідеальним для потужних і високочастотних застосувань, де керування температурою є критичним.
Для яких застосувань підкладки AlN, оброблені лазером, найбільше виграють?
Високопотужна електроніка, радіочастотні та мікрохвильові схеми, передова оптоелектроніка, пристрої MEMS і складні рішення для упаковки — все це виграє від точності, теплових характеристик і гнучкості дизайну, які забезпечуються підкладками з нітриду алюмінію, обробленими лазером.
Який рівень налаштування доступний для конкретних програм?
Ми пропонуємо комплексне налаштування, включаючи формулювання матеріалів, геометричні характеристики, візерунки металізації та спеціалізовану обробку, щоб відповідати конкретним вимогам до упаковки для мікроелектроніки , сенсорних систем і передових електронних програм.
Laser Precision Machining of Aluminium Nitride Substrate від Puwei Laser Precision Machining of Aluminium Nitride Substrate поєднує передову матеріалознавчу технологію з найсучаснішою технологією лазерної обробки для забезпечення мікронної точності, виняткових теплових характеристик і гнучкості конструкції для найвимогливіших електронних і оптоелектронних застосувань. Завдяки широким можливостям налаштування, суворому контролю якості та великому технічному досвіду ми надаємо рішення, які підвищують продуктивність, покращують надійність і забезпечують інновації в силовій електроніці, високочастотних системах, передовій упаковці та оптоелектронних додатках.
