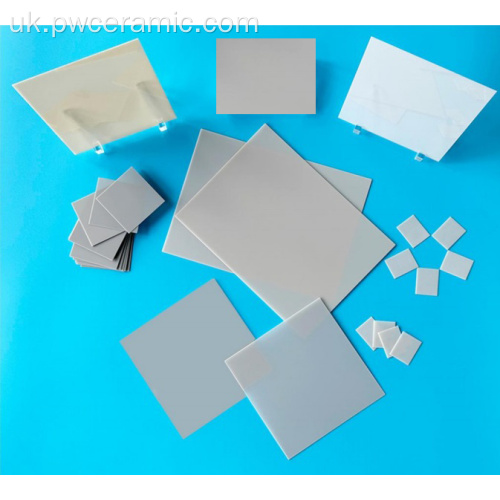

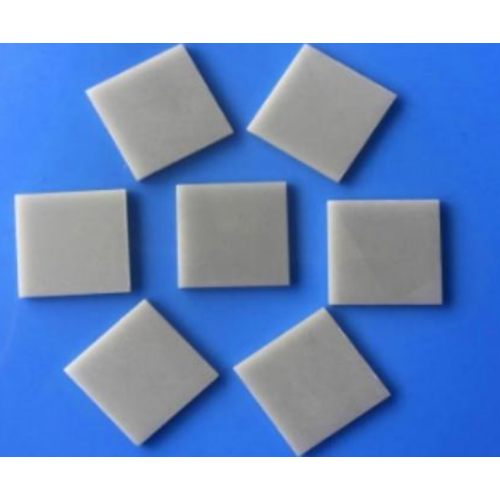

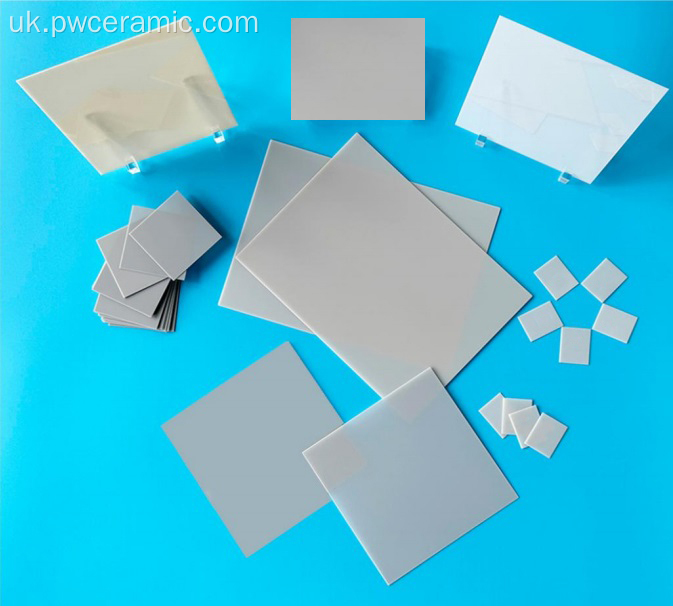

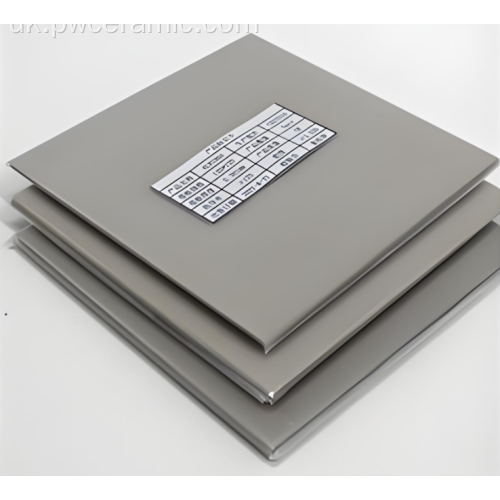

Керамічна підкладка з нітриду алюмінію
Керамічні підкладки Puwei з нітриду алюмінію (AlN) представляють собою вершину рішень для управління температурою для передових електронних застосувань. Виготовлені за допомогою процесів точного лиття, ці підкладки розроблені відповідно до високих вимог сучасної електронної та мікроелектронної упаковки .
Наш спеціалізований підрозділ підкладок з нітриду алюмінію відповідає різноманітним вимогам клієнтів, особливо зосереджуючись на оптимізованих рішеннях для металізації для різних застосувань. Завдяки винятковій теплопровідності та електроізоляційним властивостям ці підкладки служать основними компонентами високопродуктивних електронних систем.
Переваги продукту
- Вертикальна інтеграція: повний контроль якості від розробки сировини до готових керамічних виробів, що забезпечує постійну продуктивність і надійність
- Покращене керування температурою: стандартна теплопровідність ≥ 175 Вт/м·K, з преміум-опціями, що досягають ≥ 200 Вт/м·K для вимогливих застосувань
- Комплексне налаштування: індивідуальні рішення, включаючи тип шліфування, тип миттєвого випалювання, варіанти з високим опором на вигин, параметри з високою теплопровідністю, тип полірування та сумісні підкладки з лазерним маркуванням
- Універсальна сумісність з металізацією: підтримує різні методи металізації, включаючи DPC, DBC, TPC, AMB, товстоплівковий друк і тонкоплівковий друк
- Ультратонкі конфігурації: мінімальна товщина до 0,10 мм для застосування з обмеженим простором
Технічні характеристики
Наші керамічні підкладки з нітриду алюмінію демонструють виняткові робочі характеристики, ідеальні для силових пристроїв і потужних мікроелектронних компонентів . Матеріал демонструє видатну теплопровідність, що перевищує 175 Вт/м·K, а високоефективні варіанти досягають 200 Вт/м·K. Електроізоляційні властивості забезпечують надійну роботу в середовищах високої напруги, тоді як коефіцієнт теплового розширення майже відповідає кремнію, мінімізуючи теплове навантаження в напівпровідникових додатках.
Механічні властивості включають високу міцність на вигин понад 300 МПа, що забезпечує структурну цілісність у складних умовах експлуатації. Шорсткість поверхні можна точно контролювати до субмікронних рівнів, критичних для тонкоплівкових резисторних елементів і вдосконалених гібридних мікросхем . Субстрати зберігають відмінні характеристики в широкому діапазоні температур від -50°C до 400°C, з діелектричною міцністю понад 15 кВ/мм.
Особливості продукту та конкурентні переваги
Розширене управління температурою
Виняткова теплопровідність наших підкладок з нітриду алюмінію забезпечує ефективне розсіювання тепла в інтегральних схемах високої щільності та силових електронних системах, значно підвищуючи надійність і термін служби пристроїв.
Індивідуальні рішення для металізації
Ми надаємо спеціалізовані послуги з металізації, оптимізовані для конкретних вимог застосування, включаючи процеси прямого друкування листової міді (DPC), міді з прямим скріпленням (DBC), товстої та тонкої плівки. Ця універсальність робить наші підкладки ідеальними для радіочастотних схем і мікрохвильових компонентів .
Точне виробництво
Використовуючи передову технологію лиття, ми досягаємо виняткової точності розмірів і якості поверхні, що є критично важливим для пластин термоелектричних напівпровідникових модулів і точних керамічних компонентів .
Виробничі розміри та можливості
Наші виробничі потужності підтримують широкий діапазон розмірів підкладок, адаптованих до конкретних потреб застосування. Стандартна товщина коливається від 0,10 мм до 1,5 мм, доступні індивідуальні варіанти товщини. Розміри панелей можна налаштувати до 150 мм × 200 мм, що відповідає різним виробничим вимогам до упаковки датчиків і оптоелектроніки .
Сценарії застосування
Електронні енергетичні системи
Ідеально підходить для ізоляційних елементів у потужних перетворювачах і інверторах, забезпечуючи чудову електричну ізоляцію та керування температурою для силових напівпровідникових пристроїв.
Високочастотна електроніка
Чудова продуктивність у високочастотних модулях і мікрохвильових додатках завдяки низьким діелектричним втратам і стабільним електричним характеристикам у всьому частотному спектрі.
Передові пакувальні рішення
Критичний компонент упаковки для мікроелектроніки та сенсорної упаковки , що забезпечує мініатюризацію при збереженні теплових характеристик і надійності.
Оптоелектронні системи
Чудовий вибір підкладки для застосування в оптоелектроніці , особливо в потужних світлодіодних системах і лазерних діодах, де ефективне розсіювання тепла має вирішальне значення.
Рекомендації щодо впровадження
- Етап проектування: зверніться до нашої технічної команди щодо специфікації підкладки на основі теплових, механічних та електричних вимог
- Вибір металізації: виберіть відповідний метод металізації (DPC, DBC, товста плівка тощо) відповідно до потреб застосування
- Підготовка до монтажу: Забезпечте належну підготовку поверхні для кріплення та з’єднання компонентів
- Інтеграція управління температурою: Включіть у тепловий проект системи з урахуванням виняткових теплових властивостей підкладки
- Перевірка якості: запровадження стандартних протоколів тестування на теплові характеристики, електричну ізоляцію та механічну цілісність
Цінність для професіоналів із закупівель
Керамічні підкладки з нітриду алюмінію Puwei забезпечують значні експлуатаційні переваги, включаючи подовжений термін служби компонентів завдяки чудовому терморегулюванню, знижену частоту збоїв системи в складних середовищах і покращену стабільність продуктивності мікроелектронних компонентів високої потужності . Субстрати сприяють загальному зниженню вартості системи, забезпечуючи більшу щільність потужності та спрощуючи системи керування температурою.
Можливості налаштування
Ми пропонуємо широкі можливості налаштування, включаючи специфікації розмірів, вимоги до обробки поверхні, спеціалізовані шаблони металізації та індивідуальні характеристики теплових характеристик. Наша команда інженерів тісно співпрацює з клієнтами для розробки оптимізованих рішень для конкретних застосувань у термоелектричних охолоджуючих вузлах і спеціалізованих керамічних мікросхемах .
Досконалість виробництва
Наш виробничий процес включає суворий контроль якості на кожному етапі виробництва, від відбору сировини до остаточної перевірки. Удосконалена технологія лиття забезпечує незмінні властивості матеріалу та точність розмірів, тоді як спеціальні процеси випалу оптимізують керамічну мікроструктуру для покращення теплових і механічних характеристик у критичних додатках, таких як товстоплівкові гібридні мікросхеми .
На додаток до підкладок з нітриду алюмінію, Puwei пропонує комплексні передові керамічні рішення, включаючи кераміку з оксиду алюмінію, кераміку з карбіду кремнію, кераміку з нітриду кремнію та спеціальні матеріали для металізації кераміки. Це різноманітне портфоліо дає нам змогу пропонувати оптимальний вибір матеріалів для конкретних вимог застосування щодо терморегулювання, електричної ізоляції та функцій механічної підтримки.
