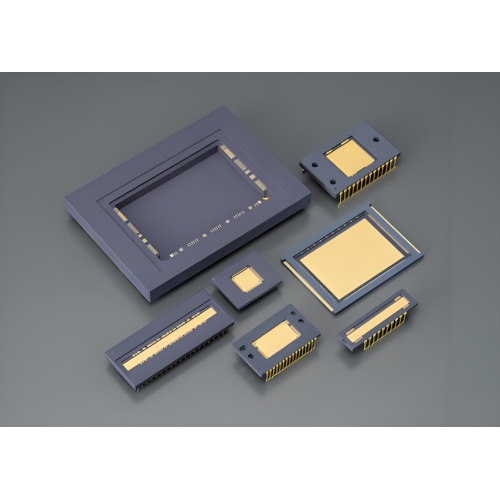

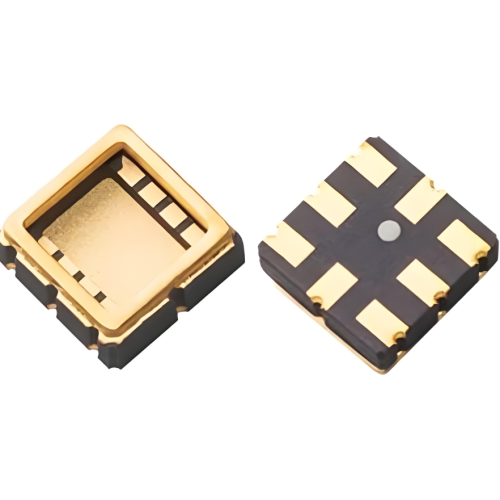

Металізована керамічна електронна упаковка

Огляд продукту

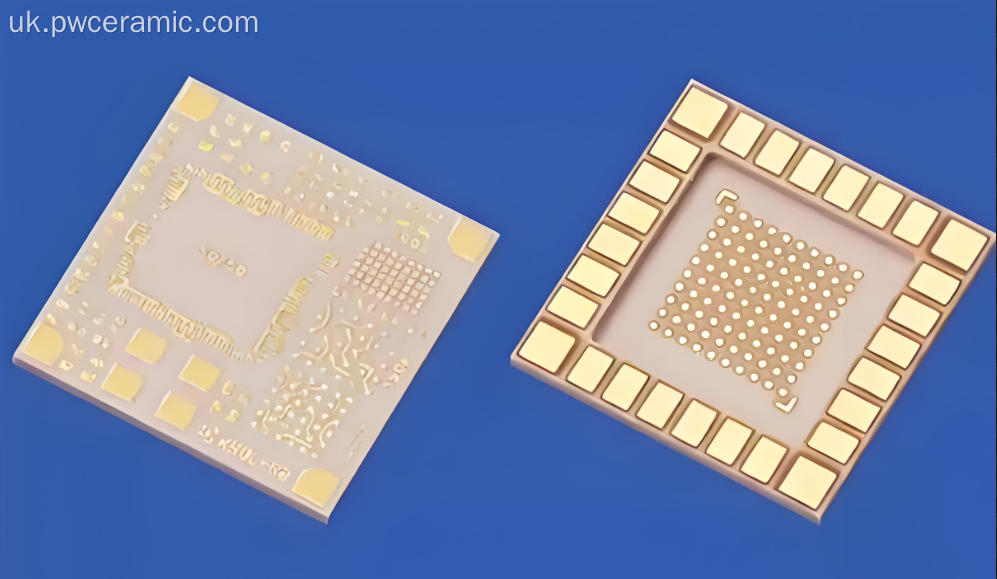

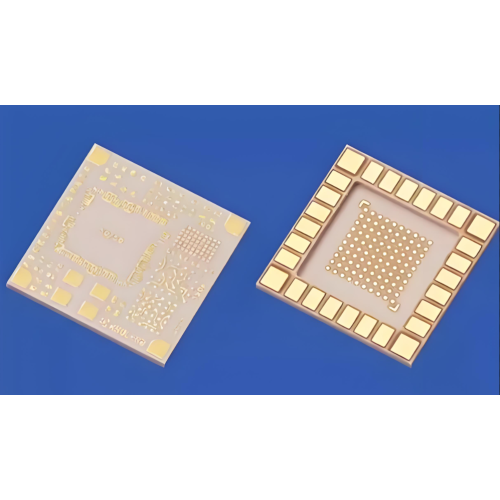

Оболонка електронної упаковки з металізованої кераміки від Puwei представляє собою вершину технології електронної упаковки , розроблену для передових електронних систем, які вимагають чудового управління температурою, виняткової електричної ізоляції та надійного герметичного ущільнення. Цей важливий електронний керамічний продукт інтегрує металізовані шари на керамічні підкладки високої чистоти, поєднуючи видатні діелектричні властивості кераміки з механічною міцністю та провідністю металів.

Будучи провідним рішенням для упаковки мікроелектроніки , наш керамічний корпус упаковки забезпечує оптимальну продуктивність у найвимогливіших галузях, від електромобілів до інфраструктури 5G і аерокосмічних застосувань.

Технічні характеристики

• Склад матеріалу: кераміка з високим вмістом глинозему (Al₂O₃, 90%-99%) або нітрид алюмінію (AlN) з металізованими шарами (Mo/Mn, W або Cu)
• Теплопровідність:
  • Al₂O₃: 24-28 Вт/(м·К)
  • AlN: 170-200 Вт/(м·К) - краще для пристроїв великої потужності
• Коефіцієнт теплового розширення (CTE): 6,5-7,5 ppm/°C (близько відповідає напівпровідниковим матеріалам, таким як Si та GaAs)
• Діелектрична міцність: >15 кВ/мм (відмінна електроізоляція)
• Герметичність: ≤1×10⁻⁹ атм·куб.см/с Не (забезпечує тривалий захист навколишнього середовища)
• Діапазон робочих температур: від -55°C до +850°C (підходить для екстремальних умов)
• Оздоблення поверхні: золото (Au), срібло (Ag) або нікель (Ni) для покращеної паяльності та стійкості до корозії

Особливості та переваги продукту

• Покращене теплове управління: виняткове розсіювання тепла запобігає перегріву в системах з високою потужністю, що робить його ідеальним для пристроїв живлення та потужних мікроелектронних компонентів
• Відмінна електрична ізоляція: висока діелектрична міцність забезпечує надійну роботу в якості ізоляційних елементів у критичних ланцюгах
• Надійна механічна міцність: стійка до розтріскування під час термічного циклу та механічного навантаження, забезпечуючи тривалу надійність
• Удосконалена герметичне ущільнення: захищає чутливі компоненти від вологи, газів і забруднень у складних умовах
• Настроювані конструкції: доступні в багатошаровій, паяній та спільній спалюванні конфігурації для задоволення конкретних вимог застосування
• Універсальність матеріалів: вибір Al₂O₃ для стандартних застосувань або AlN для чудових теплових характеристик у сценаріях високої потужності

Рекомендації щодо впровадження

1. Вибір компонентів: вибирайте між Al₂O₃ або AlN залежно від ваших вимог щодо терморегулювання та щільності потужності
2. Підготовка поверхні: переконайтеся, що монтажні поверхні чисті та виберіть відповідне покриття (Au, Ag або Ni) для оптимальної паяльності
3. Інтеграція збірки: інтеграція з напівпровідниковими пристроями за допомогою стандартних методів кріплення матриці та методів склеювання
4. Процес ущільнення: використовуйте методи герметичного ущільнення для захисту внутрішніх компонентів від факторів навколишнього середовища
5. Тестування та перевірка: перевірте герметичність, теплові характеристики та електроізоляцію перед остаточним розгортанням

Сценарії застосування

Наша металізована керамічна упаковка для електронних пристроїв виконує важливі функції в багатьох секторах передових технологій:

Силова електроніка та енергетичні системи

Модулі IGBT, MOSFET і тиристори мають високу теплопровідність і електричну ізоляцію Metalization Ceramics, що робить їх необхідними для силових пристроїв і систем перетворення енергії.

Радіочастотний і мікрохвильовий зв'язок

Високочастотні фільтри та радіочастотні модулі використовують низькі діелектричні втрати (tanδ < 0,0002) для мінімального погіршення сигналу в додатках високочастотних модулів та інфраструктурі 5G.

Оптоелектроніка та сенсорні технології

LED/LD упаковка та фотонні пристрої покладаються на металізовану керамічну оболонку для розсіювання тепла та стабільної оптоелектронної роботи, особливо в упаковці сенсорів .

Аерокосмічні та оборонні системи

Радіолокаційні системи, авіоніка та датчики військового класу вимагають міцності та герметичного ущільнення корпусу керамічної упаковки для критично важливої ​​надійності в екстремальних умовах.

Медична електроніка й автомобілебудування

У високонадійних медичних пристроях і автомобільних енергетичних системах використовуються наші пакувальні рішення для їх виняткової ефективності в упаковці мікроелектроніки та терморегулюванні.

Ціннісна пропозиція для професіоналів із закупівель

• Підвищена надійність продукту: значно подовжує термін служби компонентів у важких умовах експлуатації
• Зменшена кількість відмов системи: чудова герметичність мінімізує кількість збоїв у роботі та гарантійних претензій
• Покращені теплові характеристики: дає змогу створювати конструкції з більшою щільністю потужності без шкоди для безпеки
• Оптимізація витрат: зменшує потребу в додаткових системах охолодження та захисних заходах
• Стабільність ланцюжка поставок: постійна місячна виробнича потужність у 200 000 штук забезпечує надійну доставку
• Технічна підтримка: комплексна онлайн-технічна допомога для інтеграції та усунення несправностей

Гарантія якості та відповідність

Усі металізовані керамічні пакувальні оболонки для електронних пристроїв Puwei виготовляються відповідно до систем суворого контролю якості. Наші виробничі потужності мають сертифікацію ISO 9001:2015 для управління якістю, що забезпечує постійну продуктивність і надійність усіх партій продукції. Ми дотримуємося міжнародних стандартів щодо електронних компонентів і можемо надати документацію про відповідність за запитом.

Можливості налаштування

Розуміючи, що кожна програма має унікальні вимоги, Puwei пропонує широкі можливості налаштування:

• Налаштування розмірів: індивідуальні розміри та форми відповідно до конкретних вимог упаковки
• Вибір матеріалу: оптимізоване поєднання матеріалів для конкретних теплових та електричних потреб
• Візерунки металізації: власне розташування електродів і конфігурації з’єднань
• Оздоблення поверхні: спеціальні варіанти покриття для конкретних процесів паяння або склеювання
• Багатошарові конфігурації: складні конструкції з декількома порожнинами для вдосконаленої упаковки інтегральних схем

Наша команда інженерів працює безпосередньо з клієнтами над розробкою оптимізованих рішень для складних застосувань мікроелектроніки .

Досконалість виробництва

Виробничий процес Puwei поєднує передові технології з суворим контролем якості:

1. Підготовка сировини: Керамічні порошки високої чистоти ретельно відбираються та готуються
2. Формування та формування: передові методи пресування та формування створюють точну геометрію компонентів
3. Високотемпературний випал: контрольовані процеси спікання забезпечують оптимальні властивості матеріалу
4. Металізація: точне нанесення металевих шарів за допомогою трафаретного друку та техніки випалу
5. Покриття та обробка: електрохімічне покриття для покращення властивостей поверхні
6. Перевірка якості: комплексне тестування, включаючи перевірку герметичності, розмірів і електрики
7. Упаковка та доставка: безпечне пакування, розроблене для міжнародного експорту та захисту компонентів

Часті запитання

У чому головна перевага AlN перед керамікою Al₂O3?

Нітрид алюмінію (AlN) забезпечує значно вищу теплопровідність (170-200 Вт/м·K проти 24-28 Вт/м·K), що робить його кращим вибором для застосувань з високою щільністю потужності, де ефективне розсіювання тепла є критичним.

Яку користь приносить узгодження КТР моїм напівпровідниковим пристроям?

Коефіцієнт теплового розширення (6,5-7,5 ppm/°C) з напівпровідниковими матеріалами, як-от Si та GaAs, мінімізує температурний стрес під час зміни температури, зменшуючи ризик виходу з ладу інтерфейсу та подовжуючи термін служби пристрою.

У яких галузях промисловості найчастіше використовуються ці пакувальні оболонки?

Наші металізовані керамічні пакувальні оболонки широко використовуються в силовій електроніці, телекомунікаціях (зокрема інфраструктурі 5G), аерокосмічній промисловості, оборонних системах, медичних пристроях і автомобільній електроніці, де надійність в екстремальних умовах має першорядне значення.

Чи можете ви застосувати користувацькі шаблони металізації?

Так, ми спеціалізуємося на власних схемах металізації, адаптованих до конкретних вимог застосування, включаючи складні багатошарові конфігурації для вдосконалених гібридних мікросхем і радіочастотних додатків.

Який типовий час виконання індивідуальних замовлень?

Стандартні продукти, як правило, доступні зі складу, тоді як індивідуальні рішення зазвичай потребують 4-6 тижнів для розробки та виробництва, залежно від складності та кількості.

Примітка. Технічні характеристики можуть відрізнятися залежно від якості матеріалу та процесу виробництва. Індивідуальні рішення доступні за запитом. Зв’яжіться з нашою технічною командою, щоб обговорити ваші конкретні вимоги до застосування та дізнатися, як металізована керамічна упаковка для електронних пристроїв Puwei може підвищити ефективність і надійність вашого продукту.
