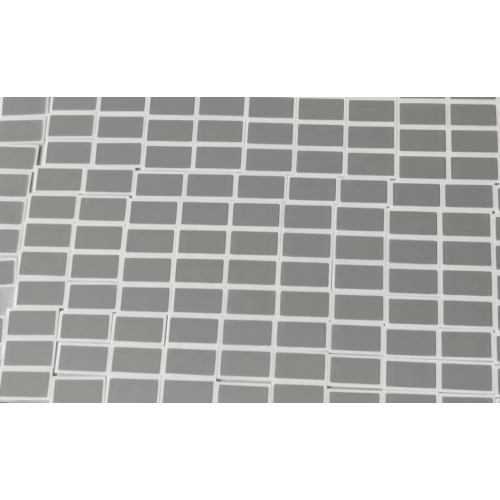

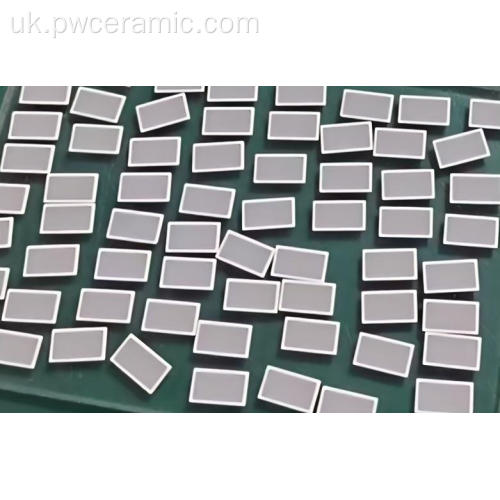

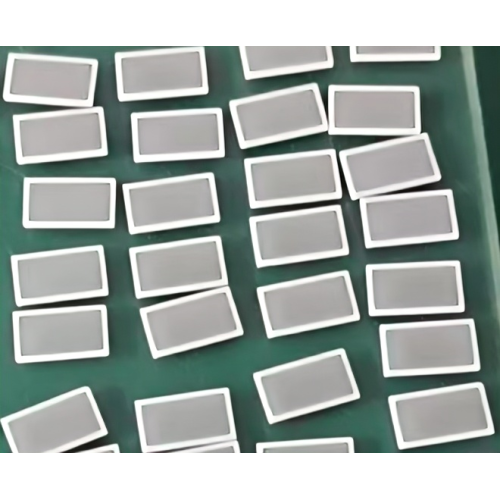

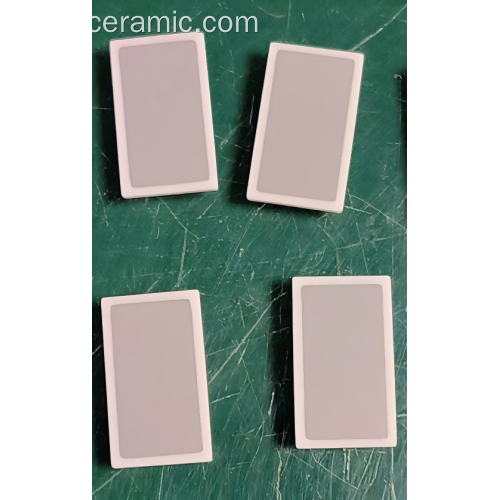

Алюмінієвий керамічний молібденний марганцевий металізований субстрат

Алюмінієвий керамічний молібденний марганцевий металізований субстрат

$5
≥50 Piece/Pieces

Зв'язатися з нами

Тип оплати: T/T
Інкотерм: FOB,CIF,EXW
Хв. Замовлення: 50 Piece/Pieces
Перевезення: Ocean,Air,Express
Порт: Shanghai,Beijing,Xi’an

Опис

Атрибути товару

Бренд: Puwei Ceramic

місце походження: Китай

Mo-mn металелізований субстрат: Керамічний молібден Molybdenum Manganese Mallized Substrath

Упаковка та доставка

Одиниці продажу:	Piece/Pieces
Тип упаковки:	Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:

Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi’an

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Опис продукту

Глинозем керамічна молібден марганцева металізована підкладка

Надійне рішення для управління температурою

Глиноземно-керамічна, молібденово-марганцево-металізована підкладка Puwei забезпечує перевірену продуктивність для складних електронних упаковок , що вимагають виняткового керування температурою та електричної ізоляції. Ця перевірена часом технологія металізації поєднує в собі надійність традиційного з’єднання Mo-Mn із сучасною точністю виробництва.

Ідеально підходять для силових пристроїв і високочастотних модулів , наші підкладки забезпечують оптимальний баланс продуктивності, надійності та економічності для промислових і комерційних застосувань.

Технічні характеристики

Властивості матеріалу

Основний матеріал: високочиста глиноземна кераміка (96%-99,6%)
Металізація: система Молібден-Марганець (Mo-Mn).
Теплопровідність: 20-30 Вт/(м·К)
Діелектрична проникність: 9,0-9,8 при 1 МГц

Електричні характеристики

Діелектрична міцність: >10 кВ/мм
Питомий об'ємний опір: >10¹⁴ Ω·см
Поверхневий питомий опір: <5 мОм/□ для металізованих шарів
Опір ізоляції: >10¹⁰ Ω

Механічні властивості

Міцність на вигин: >300 МПа
Міцність зчеплення: >70 МПа (Mo-Mn до оксиду алюмінію)
Твердість: HV 1500
Теплове розширення: 6,5-7,5 ppm/°C

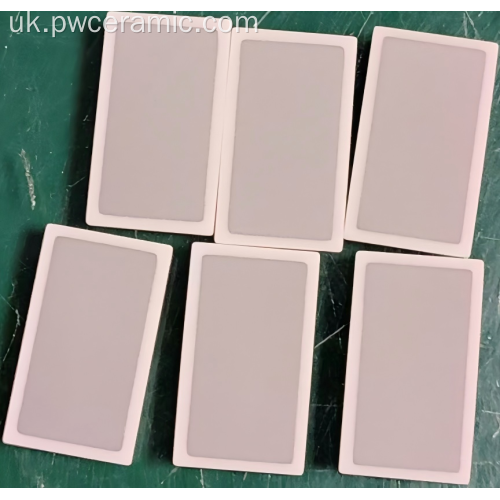

High-quality Mo-Mn metalized alumina substrate

Особливості та переваги продукту

Виняткова електроізоляція

Видатна електрична ізоляція запобігає струмам витоку та підтримує цілісність сигналу у високочастотних модулях і радіочастотних схемах , забезпечуючи надійну роботу в вимогливих додатках.

Ефективне управління температурою

Теплопровідність 20-30 Вт/(м·К) ефективно розсіює тепло від високопотужних мікроелектронних компонентів , забезпечуючи стабільність і надійність пристрою під час термічного навантаження.

Надійна механічна адгезія

Молібден-марганцева металізація утворює міцні, довговічні зв’язки (>70 МПа) з підкладкою з оксиду алюмінію, зберігаючи цілісність через термічні цикли та механічні навантаження.

Перевірена надійність

Десятиліття промислової перевірки у вимогливих додатках зменшують ризики проектування та забезпечують довгострокову продуктивність у суворих умовах експлуатації.

Процес інтеграції та складання

Огляд дизайну: Перевірте специфікації підкладки та шаблони металізації з нашою командою інженерів
Підготовка поверхні: очистіть основу, використовуючи стандартні промислові методи, щоб забезпечити оптимальне зчеплення
Приєднання компонентів: монтуйте напівпровідникові пристрої за допомогою пайки або епоксидних процесів, сумісних з металізацією Mo-Mn
З’єднання дротів: встановлюйте електричні з’єднання за допомогою методів з’єднання золотих або алюмінієвих дротів
Інкапсуляція: нанесіть захисні покриття або корпус відповідно до вимог для остаточного нанесення
Тестування та перевірка: проведення електричних, термічних і механічних випробувань

Сценарії застосування

Силова електроніка та енергетичні системи

Модулі IGBT і перетворювачі потужності: надійне керування температурою та електрична ізоляція для потужних додатків
Моторні приводи та промислові засоби керування: Надійна продуктивність під час термоциклування в промислових середовищах
Джерела живлення: стабільна робота в вимогливих системах перетворення електроенергії

Системи зв'язку та РЧ

Мікрохвильові схеми та антени: стабільні діелектричні властивості для стабільної роботи на високих частотах
Радіочастотні фільтри та лінії передачі: чудова цілісність сигналу в системах зв’язку
Гібридні інтегральні схеми: надійні платформи для інтеграції складних схем

Передова електроніка

Товстоплівкові гібридні мікросхеми: чудова адгезія для інтеграції резистора та конденсатора
Упаковка датчиків: надійна ізоляція та термоконтроль для точних датчиків
Упаковка мікроелектроніки: економічно ефективне рішення для різноманітних електронних вузлів

Ціннісна пропозиція для покупців B2B

Зменшені ризики проектування

Перевірена технологія металізації Mo-Mn з десятиліттями промислової перевірки мінімізує невизначеність розробки

Оптимізація витрат

Відмінна продуктивність за конкурентоспроможною ціною порівняно з преміальними альтернативами, що знижує загальні витрати на специфікацію

Підвищена надійність

Висока міцність зчеплення та термоциклічні характеристики подовжують термін служби продукту та зменшують гарантійні вимоги

Послідовність виробництва

Добре налагоджені процеси забезпечують постійну якість і передбачувану продуктивність у виробничих партіях

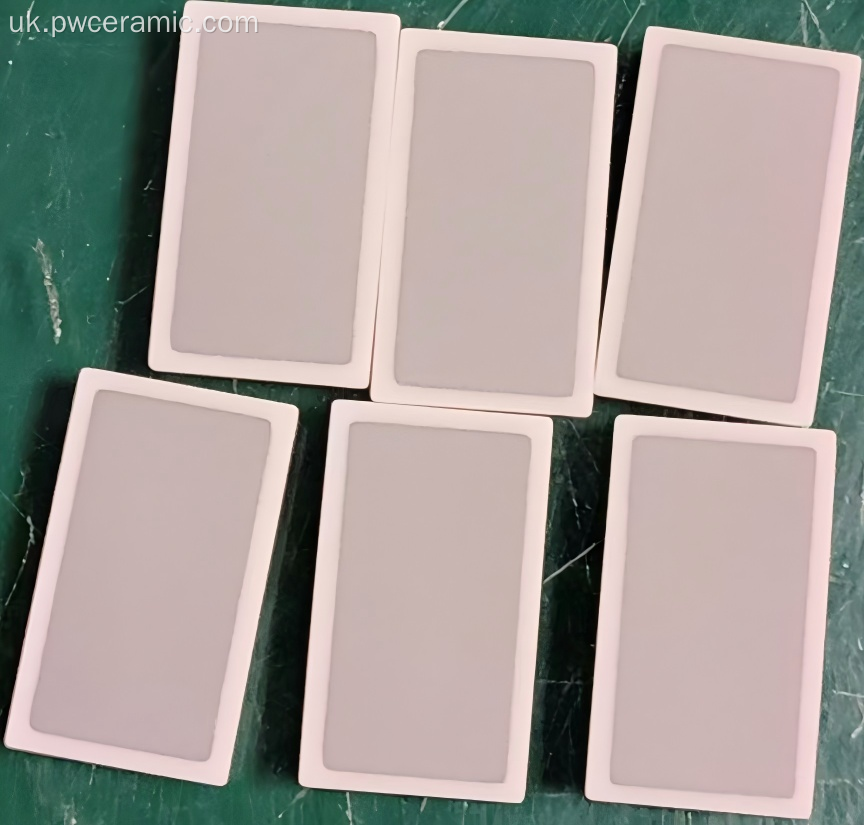

Precision Mo-Mn metalized substrate manufacturing

Гарантія якості та сертифікати

Puwei підтримує комплексні системи управління якістю, щоб забезпечити надійність продукції та послідовність продуктивності:

Виробничі потужності , сертифіковані ISO 9001:2015, із суворим контролем процесів
Відповідність RoHS для екологічної безпеки та доступу на міжнародний ринок
Відстеження матеріалу протягом усього процесу виробництва
Документація про консистенцію партії для перевірки якості

Можливості налаштування

Puwei пропонує комплексні послуги OEM/ODM для задоволення конкретних вимог застосування:

Геометричне налаштування

Діапазон товщини: стандартні розміри від 0,2 мм до 2,00 мм із точним контролем допуску
Нестандартні розміри: Будь-який розмір відповідно до специфікацій та креслень замовника
Експертиза у великому форматі: спеціалізується на розмірах до 240 × 280 × 1 мм із стабільною якістю

Варіанти металізації

Нестандартні шаблони: спеціалізовані конструкції електродів і схем для унікальних застосувань
Багатошарові конфігурації: складні шаблони металізації для розширених вимог до схеми
Варіанти обробки поверхні: різні види обробки відповідно до потреб процесу складання

Виробничий процес і контроль якості

Формування підкладки: прецизійне пресування та спікання високочистого порошку оксиду алюмінію для контрольованих властивостей
Підготовка до металізації: точне змішування порошків молібдену та марганцю зі спеціальними сполучними речовинами
Процес нанесення: передові методи осадження для рівномірного нанесення шару металізації
Високотемпературне спікання: контрольоване спікання у відновній атмосфері для безперервних зчеплених металевих шарів
Комплексне тестування: сувора перевірка якості електричних, теплових і механічних характеристик
Остаточна перевірка: 100% перевірка розмірів і візуальний контроль перед пакуванням

Технічні переваги

порівняно з міддю з прямим склеюванням

Металізація Mo-Mn забезпечує чудову високотемпературну стабільність і кращу адгезійну міцність для застосувань, які вимагають надійних термоциклічних характеристик

порівняно з тонкоплівковою металізацією

Більш товсті шари металізації забезпечують кращу пропускну здатність по струму та механічну міцність для енергетичних застосувань

проти альтернативної кераміки

Підкладка з оксиду алюмінію пропонує оптимальне співвідношення ціни та якості порівняно з матеріалами преміум-класу, зберігаючи чудову електроізоляцію
