Електронні металізовані керамічні підкладки: вдосконалена платформа для високонадійної електроніки
Огляд продукту
Електронні металізовані керамічні підкладки Puwei розроблені для вирішення основних завдань сучасної електроніки: розсіювання тепла, електрична ізоляція та механічна надійність. Поєднуючи високоефективну кераміку (оксид алюмінію, AlN, BeO) з міцною металізацією Mo/Mn або вольфрамом (W), ми створюємо універсальну платформу, яка служить структурною та функціональною основою для найвимогливіших застосувань. Ця технологія є фундаментальною для передової електронної та мікроелектронної упаковки , забезпечуючи важливий зв’язок між чутливими напівпровідниковими матрицями та більшою системою.

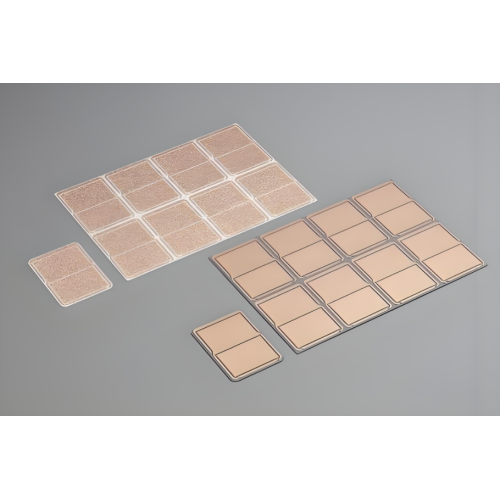

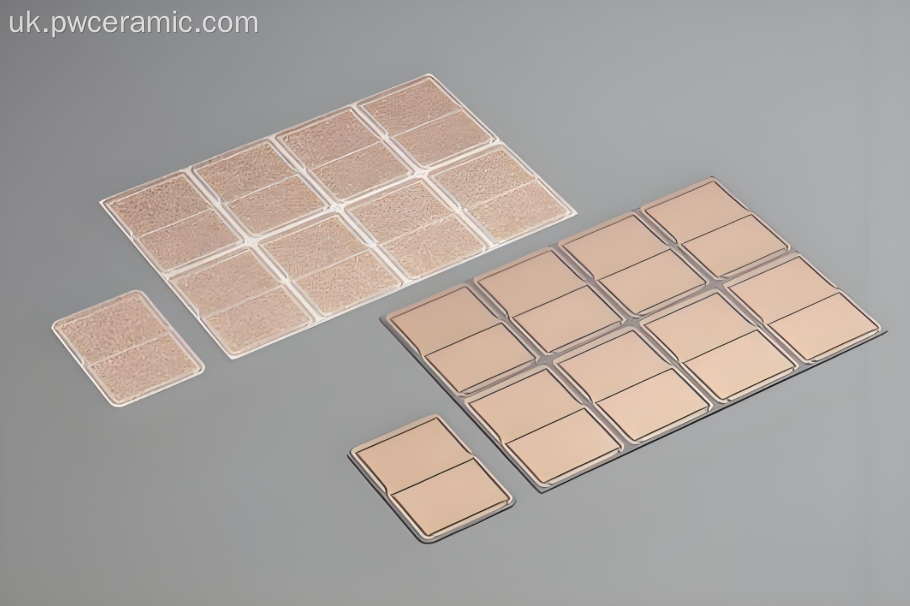

Високоточна металізована керамічна підкладка забезпечує надійну інтеграцію компонентів і керування температурою.
Основна цінність проектування та закупівель
- Вирішіть питання Thermal Runaway у щільних конструкціях: наші підкладки діють як ефективні розподільники тепла, відводячи тепло від потужних мікроелектронних компонентів і силових пристроїв , забезпечуючи вищу щільність потужності та запобігаючи зниженню продуктивності.
- Забезпечення цілісності та ізоляції сигналу: керамічна основа забезпечує відмінні діелектричні властивості, запобігаючи перехресним перешкодам і витоку, що є критичним для високочастотних модулів і радіочастотних схем .
- Досягнення неперевершеної механічної та термічної міцності: металургійний зв’язок, створений нашими процесами Mo/Mn або W, витримує серйозні термічні зміни та механічну вібрацію, забезпечуючи довгострокову надійність у автомобільному та промисловому середовищі.
- Спростіть ланцюжок поставок за допомогою інтегрованого рішення: об’єднайте ізоляцію, теплопровідність і керування теплом в одному сертифікованому компоненті, зменшивши кількість етапів складання та кваліфікувавши кількох постачальників.
- Оптимізуйте витрати за допомогою вибору матеріалу: виберіть економічно ефективний оксид алюмінію для стандартних застосувань або високопровідний AlN для екстремальних теплових потреб, забезпечуючи найкраще співвідношення ціни та ефективності для вашого проекту.
Технічні характеристики та варіанти матеріалів
Портфоліо керамічних матеріалів
Ми пропонуємо широкий асортимент керамічних основ, які відповідають вашим конкретним вимогам до тепла, електрики та вартості. Варіанти включають різні сорти глиноземної керамічної підкладки (Al2O3) (чистота від 94% до 99,6%), нітрид алюмінію з високою теплопровідністю (AlN, 170-230 Вт/м·K) і оксид берилію преміум-класу (BeO). Ми також розробляємо індивідуальні рецептури для спеціальних потреб.
Металізація та продуктивність
Наша основна експертиза полягає в металізації Mo/Mn і вольфрамовою (W) пастою, яка обпалюється для створення міцного герметичного з’єднання з керамікою. Це забезпечує чудову сумісність з пайкою, високу адгезійну міцність і чудову поверхню для подальшого покриття або кріплення компонентів. Основні характеристики включають високу діелектричну міцність, відповідний коефіцієнт теплового розширення (КТР) до напівпровідників і видатну міцність на вигин.
Основні характеристики та технологічні переваги
На відміну від простих друкованих плат, наші металізовані підкладки є невід’ємною частиною продуктивності модуля. Кераміка забезпечує електричну ізоляцію та структурну підтримку, тоді як металевий шар з малюнком полегшує електричне з’єднання та діє як основний шлях теплопровідності. Це особливо критично для ізоляційних елементів у системах високої напруги та управління температурою в термоелектричних охолоджуючих вузлах .
- Перевірена технологія металізації: процеси Mo/Mn і W забезпечують чудову міцність з’єднання та високотемпературну стабільність у порівнянні з багатьма альтернативами для тонкоплівкових матеріалів.
- Спеціальний дизайн теплового шляху: металевий шар можна оптимізувати для ефективного відведення тепла від гарячих точок, що безпосередньо впливає на надійність інтегральних схем і модулів живлення.
- Основа для гібридних схем: поверхня ідеально підходить для нанесення додаткових шарів товстої плівки, що робить її ідеальною платформою для гібридних мікросхем товстої плівки та гібридних мікросхем .
Рекомендації щодо інтеграції та складання
- Конструкція та вибір матеріалу: визначте термічні, електричні (напруга, частота) та механічні вимоги. Виберіть керамічний матеріал (Al2O3 проти AlN) і тип металізації за допомогою нашої інженерної підтримки.
- Виготовлення підкладки: надайте макет вашої схеми (файл Gerber) для індивідуального металізації. Ми виготовляємо підкладку за вашими точними розмірами та характеристиками.
- Попередня підготовка до складання: Ретельно очистіть підкладки (наприклад, плазмове очищення), щоб забезпечити оптимальну поверхневу енергію для пайки або пайки.
- Прикріплення компонентів: використовуйте високотемпературний припій або активні тверді припої (для Mo/Mn), щоб прикріпити напівпровідникові матриці, конденсатори чи інші компоненти до металевих прокладок.
- Вторинне складання та випробування: завершіть з’єднання проводів, приєднайте радіатори та проведіть ретельні електричні, термічні та механічні випробування.
Основні сценарії застосування
Силова електроніка та автомобільна промисловість
Підкладка вибору для модулів IGBT, силових пристроїв SiC/GaN та тягових інверторів EV. Забезпечує важливу ізоляцію та розподіл тепла для сильних струмів.
Радіочастотний і мікрохвильовий зв'язок
Забезпечує продуктивність із низькими втратами мікрохвильових компонентів , підсилювачів потужності та фільтрів для інфраструктури 5G, радарів і супутникових систем, де цілісність сигналу має першорядне значення.
Оптоелектроніка та датчики
Використовується в упаковках для світлодіодів високої потужності, кріпленнях для лазерних діодів і упаковках для датчиків , де стабільні теплові характеристики забезпечують постійний вихід і довговічність.
Аерокосмічна та оборонна електроніка
Забезпечує герметичність і неперевершену надійність для критично важливої авіоніки, радіолокаційних систем і мікроелектроніки в екстремальних умовах.
Промислові та енергетичні системи
Використовується в моторних приводах, сонячних інверторах і промислових елементах керування, що забезпечує довговічність і продуктивність у важких умовах експлуатації.
Сертифікати та зобов'язання щодо якості
Puwei Ceramic працює відповідно до сертифікованої системи управління якістю ISO 9001:2015. Усі матеріали та процеси відповідають директивам RoHS та REACH. Ми підтримуємо повну відстежуваність матеріалів і використовуємо стандартні протоколи випробувань (випробування на адгезію, термоциклічні зміни, електричний пробій), щоб гарантувати, що кожна підкладка, включно з голими керамічними пластинами, призначеними для складання, відповідає найвищим стандартам ефективності та надійності.
Налаштування та послуги OEM/ODM
Ми є партнером у розробці рішень, а не просто постачальником. Наші повні можливості налаштування включають:
- Повна свобода дизайну: будь-який розмір, форма, товщина та складний багатошаровий малюнок металізації.
- Експертиза матеріалів: рекомендації щодо вибору оптимальної кераміки (Al2O3, AlN) і металізації (Mo/Mn, W) для ваших електричних, теплових і бюджетних потреб.
- Обробка з доданою вартістю: прецизійне лазерне різання, свердління отворів і застосування спеціальної обробки поверхні (Ni, Au) для пайки або з’єднання дроту.
- Підтримка спільного проектування: спільна розробка від прототипу до масового виробництва, використовуючи наші глибокі знання в металізованій кераміці .
Виробничий процес і контроль якості
Наше виробництво — це вертикально контрольована послідовність: від суворого контролю якості керамічного порошку, що надходить, через точне спікання та формування, до критичних етапів металізації, на яких на пасту Mo/Mn або W наноситься трафаретний друк і обпалюється в печах з контрольованою атмосферою. Кожна партія проходить 100% перевірку на точність розмірів, міцність зчеплення та електричні властивості. Цей суворий процес гарантує, що ми постачаємо стабільно надійну основу для ваших найважливіших електронних вузлів.
