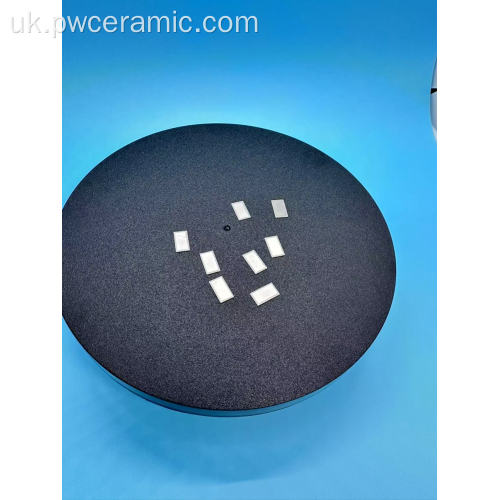

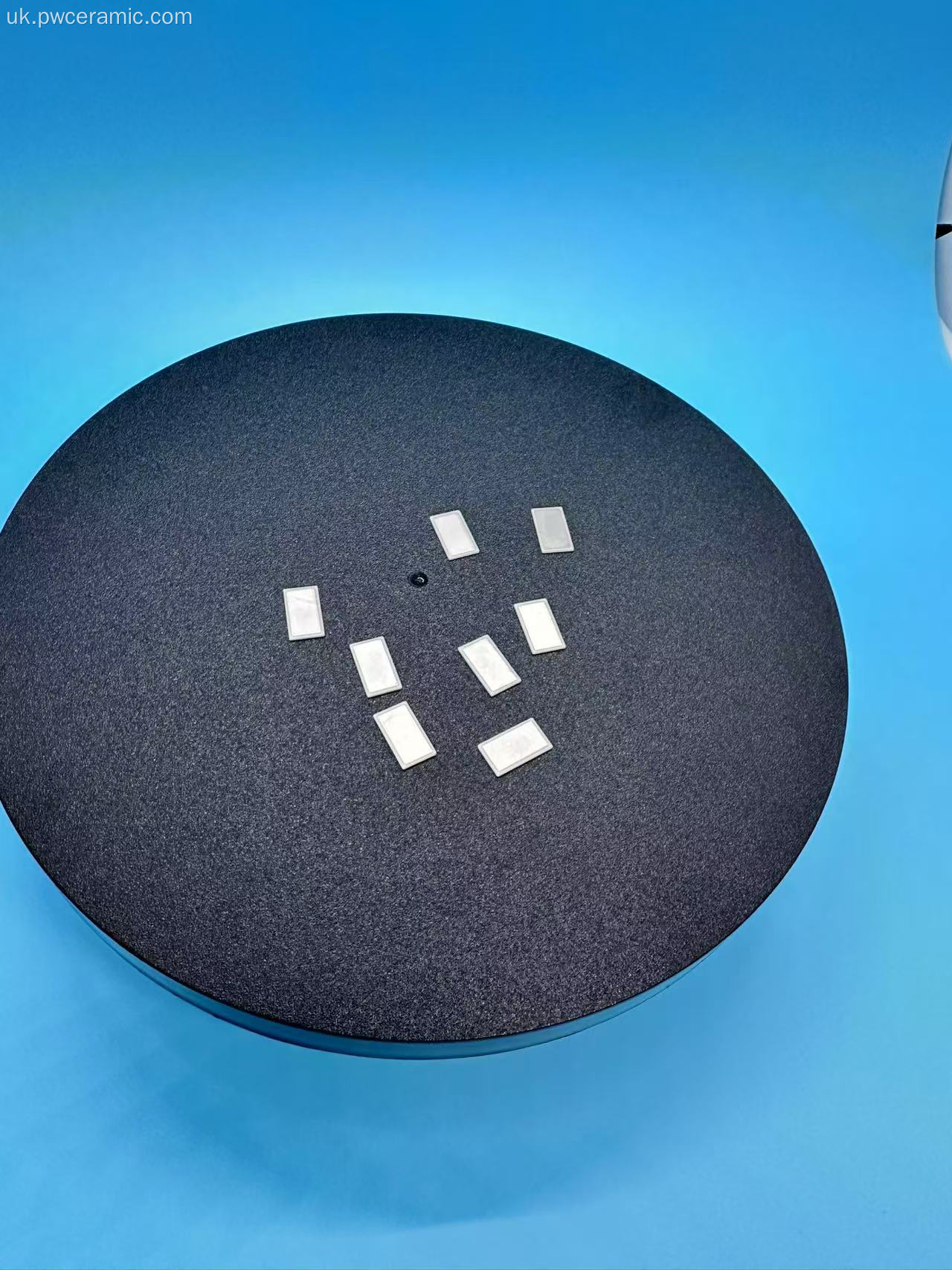

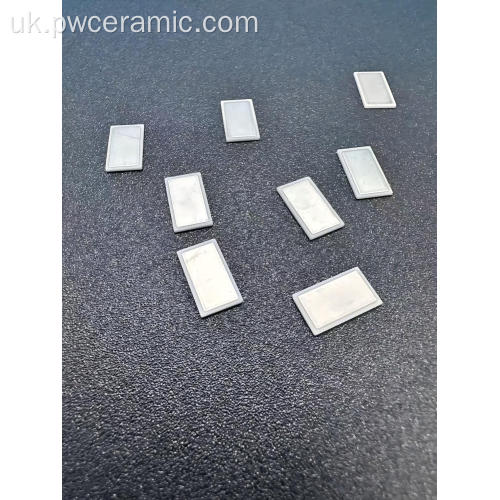

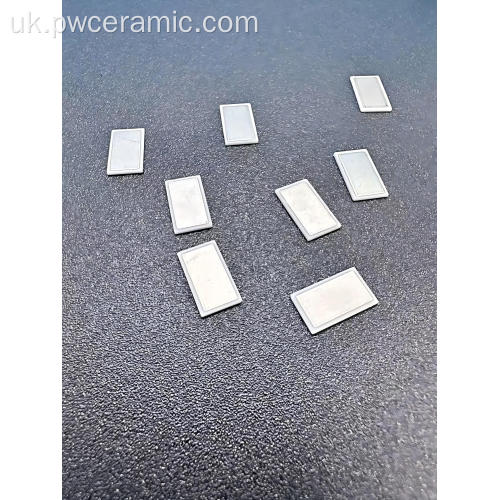

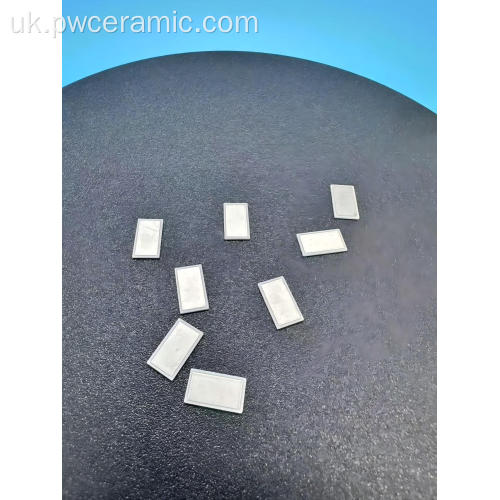

Металізована підкладка AlN кераміка Mo Mn
Металізована підкладка AlN кераміка Mo Mn
Металізована підкладка AlN кераміка Mo Mn
Металізована підкладка AlN кераміка Mo Mn

Металізована підкладка AlN кераміка Mo Mn

  • $5

    ≥50 Piece/Pieces

Зв'язатися з нами
Share:
  • Тип оплати: T/T
  • Інкотерм: FOB,CIF,EXW
  • Хв. Замовлення: 50 Piece/Pieces
  • Перевезення: Ocean,Air,Express
  • Порт: Shanghai,Beijing,Xi’an
Опис
Атрибути товару

Модель №.: customize

Бренд: Puwei Ceramic

Матеріал: Нітрид алюмінію

Mo Mn металелізований субстрат: Алюмінієвий нітрид керамічний молібденний марганцевий металевий субстрат

Упаковка та доставка
Одиниці продажу: Piece/Pieces
Тип упаковки: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:
Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi’an

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Алюмінієвий нітрид керамічний молібденний марганцевий металевий субстрат
00:29
Опис продукту

Металізована підкладка AlN кераміка Mo-Mn: високоефективна платформа для передової електроніки

Металізована підкладка Puwei AlN Ceramic Mo-Mn — це сучасне рішення, яке поєднує виняткову теплопровідність нітриду алюмінію з міцною надійністю молібден-марганцевої (Mo-Mn) металізації. Ця підкладка спеціально розроблена для застосувань, де ефективне розсіювання тепла, чудова електроізоляція та довгострокова надійність не підлягають обговоренню. Він служить ідеальною основою для вимогливої ​​електронної упаковки , створюючи наступне покоління компактних, потужних і високочастотних електронних систем.

Керамічна підкладка AlN з металізацією Mo-Mn для енергетичних і радіочастотних додатків - Puwei

Чому вибирають Mo-Mn металізований AlN для критичних застосувань?

  • Незрівнянне теплове управління (170-200 Вт/м·K): у 5-7 разів більше теплопровідності, ніж стандартний оксид алюмінію. Активно відводить тепло від потужних мікроелектронних компонентів , запобігаючи перегріву та забезпечуючи більшу щільність потужності в конструкціях.
  • Надійне, високоміцне з’єднання (адгезія >70 МПа): процес металізації Mo-Mn створює міцну, герметично закриту та механічно міцну поверхню між керамікою та металом, що має вирішальне значення для виживання екстремальних температурних циклів у енергетичних пристроях .
  • Чудова електроізоляційна та високочастотна продуктивність: винятковий питомий об’ємний опір (>10¹⁴ Ω·см) і стабільні діелектричні властивості роблять його чудовим ізоляційним елементом для радіочастотних ланцюгів і мікрохвильових програм із мінімальними втратами сигналу.
  • Ідеальна відповідність КТР для напівпровідників: Коефіцієнт теплового розширення (4,5 × 10⁻⁶/°C) точно відповідає кремнію (Si) і арсеніду галію (GaAs), мінімізуючи теплове навантаження на встановлені матриці та підвищуючи надійність інтегральної схеми та корпусу датчика .
  • Перевірена технологія для вимогливих середовищ: металізація Mo-Mn забезпечує чудову стійкість до окислення та корозії, забезпечуючи тривалу стабільність у суворих умовах експлуатації, перевершуючи багато альтернативних тонкоплівкових матеріалів у довговічності.

Технічні характеристики

Наші підкладки AlN Mo-Mn виготовляються відповідно до точних специфікацій, щоб забезпечити стабільну та надійну роботу у вашому застосуванні.

Властивості основної основи (нітрид алюмінію)

  • Матеріал: кераміка з нітриду алюмінію (AlN) високої чистоти
  • Теплопровідність: 170 - 200 Вт/(м·К)
  • Коефіцієнт теплового розширення (CTE): 4,5 × 10⁻⁶/°C (RT-400°C)
  • Діелектрична проникність (εr): 8,5 - 9,0 при 1 МГц
  • Питомий об'ємний опір: > 10¹⁴ Ω·см
  • Напруга пробою: > 15 кВ/мм
  • Міцність на вигин: > 300 МПа

Властивості шару металізації (Mo-Mn)

  • Тип металізації: молібден-марганцевий (Mo-Mn) сплав, випалений
  • Типова товщина шару: 10 - 25 мкм (після випалу)
  • Міцність зчеплення (пайка): > 70 МПа (стандартний тест на розтягування)
  • Здатність до пайки: відмінна. Можна безпосередньо паяти або паяти активними припоями.
  • Оздоблення поверхні: можна покрити нікелем (Ni) та/або золотом (Au) для покращення паяння та з’єднання дроту.
  • Діапазон робочих температур: від -55°C до +850°C (короткочасно до +1000°C в інертній атмосфері).

Технологія металізації Mo-Mn: надійний вибір

Металізація Mo-Mn — це перевірений часом процес товстої плівки, ідеально підходить для застосувань, які вимагають герметичного ущільнення та виняткової міцності з’єднання. На відміну від тонкоплівкових методів, шар Mo-Mn обпалюється при високих температурах, утворюючи міцну, хімічно зв’язану поверхню, яка проникає в поверхню кераміки. Це робить його кращим вибором перед міддю з прямим покриттям (DPC) або тонкоплівковою металізацією для:

  • Модулі високої потужності: міцні, надійні металокерамічні з’єднання мають вирішальне значення для кріплення розподілювача тепла.
  • Герметична упаковка: для упаковки датчиків і військової/аерокосмічної електроніки, що вимагає абсолютної надійності.
  • Застосування з інтенсивним термічним циклом: надійний інтерфейс протистоїть розшаруванню, викликаному повторним нагріванням і охолодженням.
  • Застосування для пайки: забезпечує чудову поверхню для високотемпературної активної пайки металу (наприклад, з використанням сплавів Ag-Cu-Ti) металевих кришок або радіаторів.

Основні сценарії застосування

1. Потужна та радіочастотна/мікрохвильова електроніка

Ідеальна підкладка для мікрохвильових компонентів, таких як радіочастотні підсилювачі потужності (LDMOS, GaN), фільтри та антенні модулі в радарах та інфраструктурі 5G. Його низькі діелектричні втрати та відмінне управління температурою є критичними для високочастотних модулів і радіочастотних схем . Також служить базовою платою для потужних лазерних діодів.

2. Розширені модулі живлення (IGBT, SiC, GaN)

Використовується як ізоляційна теплорозподілююча підкладка в модулях біполярних транзисторів з ізольованим затвором (IGBT) і силових пристроях нового покоління з карбіду кремнію (SiC) / нітриду галію (GaN). Шар Mo-Mn забезпечує надійну поверхню для паяння силових матриць і прикріплення мідних базових пластин або радіаторів.

3. Гібридна мікроелектроніка та багаточіпові модулі (MCM)

Наріжна технологія для товстоплівкових гібридних мікросхем і гібридних мікросхем . Металізована поверхня дозволяє трафаретно друкувати товсту плівку резисторів і провідників, створюючи складні високонадійні схеми для аерокосмічних, медичних і промислових засобів керування. Також використовується при складанні термоелектричних вузлів охолодження .

4. Герметична та високонадійна упаковка

Вирішальне значення для упаковки мікроелектроніки , яка потребує герметичного ущільнення, наприклад у військовій, аерокосмічній, свердловинній нафтогазовій та висококласній упаковках для сенсорів . Металізація Mo-Mn забезпечує ідеальну зону ущільнювального кільця для зварювання або пайки металевої кришки, захищаючи чутливі чіпи від вологи та забруднень.

5. Автомобільна та промислова електроніка

Все частіше використовується в тягових інверторах електромобілів (EV), бортових зарядних пристроях і промислових моторних приводах. Витримує високі температури, вібрацію та суворі умови, типові для цих застосувань, забезпечуючи надійну платформу для потужних мікроелектронних компонентів .

Керівництво з інтеграції та проектування для виробництва (DFM).

Щоб забезпечити оптимальну продуктивність і надійність вашої збірки, дотримуйтеся цих вказівок під час проектування та інтеграції наших металізованих Mo-Mn підкладок AlN.

  1. Дизайн і макет: надайте чіткі креслення CAD із зазначенням розмірів підкладки, допуску (±0,05 мм типово) і точного шаблону металізації (форми колодок, геометрія ущільнювального кільця). Враховуйте невідповідності теплового розширення при проектуванні великих металізованих площ.
  2. Робота з матеріалами та зберігання: Працюйте з субстратами чистими рукавичками або вакуумними інструментами. Зберігати в сухому чистому середовищі. Металізована поверхня може бути чутливою до відбитків пальців і забруднення, що може вплинути на подальше склеювання.
  3. Підготовка поверхні: перед складанням очистіть основу за допомогою стандартних промислових розчинників (наприклад, ізопропілового спирту) в ультразвуковому очиснику. Для високонадійних застосувань рекомендується плазмове очищення, щоб забезпечити ідеальну поверхневу енергію для з’єднання.
  4. Способи кріплення:
    • Пайка твердим припоєм: для найміцнішого та найнадійнішого термічного/механічного з’єднання (наприклад, прикріплення мідного розсіювача тепла). Використовуйте активні тверді припої (наприклад, Ag-Cu-Ti) у печі з контрольованою атмосферою (вакуум або інертний газ).
    • Пайка: можна використовувати високотемпературні припої на основі свинцю (Pb-Sn-Ag) або без свинцю з відповідним флюсом. Профілі оплавлення необхідно ретельно контролювати.
    • Епоксидний клей: для застосування з меншими вимогами до температури можна використовувати епоксидні смоли з високою теплопровідністю, хоча теплові властивості будуть нижчими.
  5. Перевірка після складання: проведіть візуальний огляд під збільшенням на предмет припою/пайки та потенційних пустот. Виконайте електричні випробування (опір ізоляції, цілісність) і тепловізор, щоб перевірити поширення тепла.

Інженерні послуги з налаштування та OEM/ODM

Puwei спеціалізується на спільному проектуванні металізованих керамічних підкладок, щоб відповідати вашим точним електричним, тепловим і механічним специфікаціям, від прототипування до масового виробництва.

Настроювані параметри

  • Розміри та геометрія основи: нестандартні розміри, форми та товщина. Отвори, прорізи та складні контури можна обробити з високою точністю.
  • Зразок металізації: повний нестандартний дизайн доріжок провідників, контактних майданчиків, площин заземлення та геометрії герметичних ущільнювальних кілець.
  • Товщина та склад металізації: Регулювання товщини шару Mo-Mn і додаткове покриття після металізації (Ni, Ni/Au, Ni/Pd/Au) для спеціальних вимог до паяння або з’єднання дроту.
  • Оздоблення поверхні: обпалена, шліфована або полірована поверхня AlN з неметалізованої сторони.
  • Маркування та відстеження: лазерне маркування номерів деталей, логотипів або кодів партій.
  • Багатошарові та гібридні конструкції: можна поєднувати з іншими продуктами Puwei, такими як глиноземна керамічна підкладка (Al2O3) або DBC AlN, для створення складних багатофункціональних вузлів.

Виробничий процес і гарантія якості

Наше вертикально інтегроване виробництво забезпечує суворий контроль за кожним кроком, доставляючи субстрати з винятковою послідовністю та надійністю.

  1. Контроль якості сировини: високочистий порошок AlN перевіряється на склад і розподіл частинок за розміром.
  2. Формування та спікання кераміки: порошок пресують і спікають при високій температурі в контрольованій атмосфері для формування щільної керамічної заготовки AlN з високою теплопровідністю.
  3. Точна механічна обробка: спечену заготовку ріжуть лазером або нарізають кубиками до приблизного розміру, а потім шліфують до кінцевих розмірів із жорсткими допусками.
  4. Підготовка поверхні до металізації: Субстрати проходять ретельне очищення та поверхневу активацію.
  5. Нанесення та випал пасти Mo-Mn: металізаційна паста Mo-Mn точно наноситься за допомогою трафаретного друку. Потім збірку обпалюють у високотемпературній печі з водневою атмосферою, де паста спікається та утворює хімічний зв’язок з AlN.
  6. Додаткове покриття: якщо вказано, бар’єрний шар нікелю (Ni) і/або золото (Au) наноситься на обпалений шар Mo-Mn.
  7. Остаточна перевірка та випробування: 100% візуальний огляд, перевірка розмірів, випробування на адгезію (випробування на розтягування) та електричні випробування (опір ізоляції). Передові методи, такі як рентгенівське та ультразвукове сканування, доступні для критичних застосувань.

Сертифікація, відповідність і надійність

Puwei Ceramic дотримується найвищих стандартів якості та надійності, необхідних для обслуговування глобальних ринків у вимогливих галузях.

  • Система управління якістю: сертифіковане виробниче підприємство ISO 9001:2015.
  • Відповідність матеріалу: повністю відповідає директивам RoHS і REACH. Матеріали нетоксичні (на відміну від BeO).
  • Відстеження: повне відстеження партії від сировини до готової підкладки.
  • Дані про надійність: ми надаємо або підтримуємо випробування надійності для певних програм, включаючи термічний удар, термічні цикли, зберігання при високій температурі та випробування на механічну вібрацію, щоб кваліфікувати підкладку для вашої системи.
