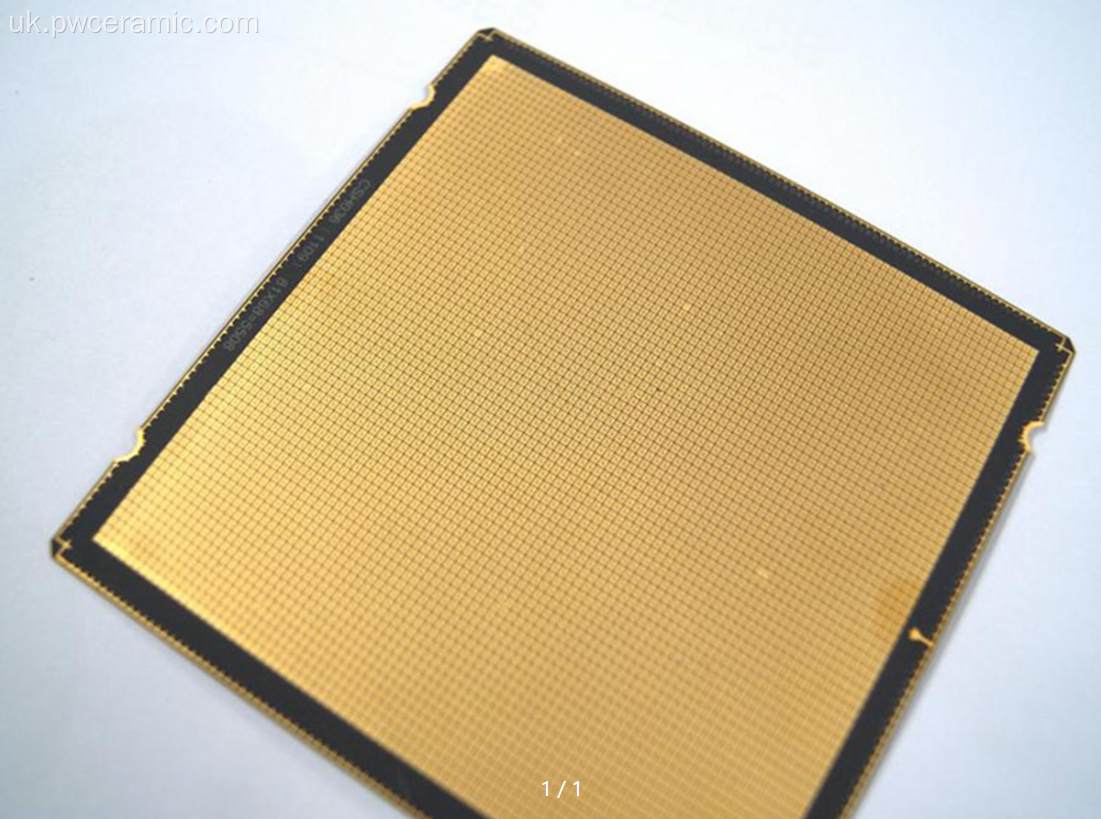

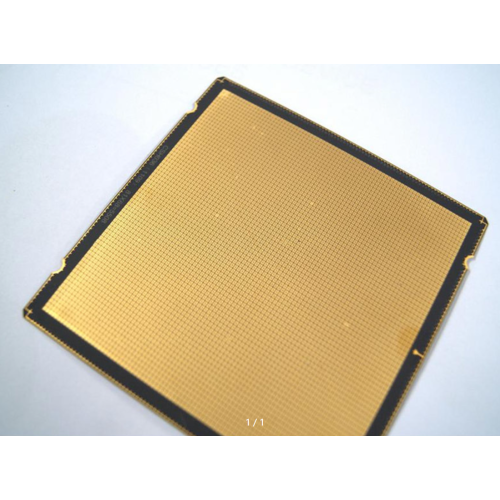

Пакувальні субстрати та герметичні керамічні корпуси з поверхневою акустичною хвилею (SAW)
Огляд продукту
Puwei Ceramic спеціалізується на високоефективних пакувальних підкладках із поверхневою акустичною хвилею (SAW) і герметичних керамічних корпусах, розроблених відповідно до суворих вимог передових SAW-фільтрів і дуплексерів. Наша продукція забезпечує необхідну основу для процесів фліп-чіп і технології поверхневого монтажу (SMT), забезпечуючи оптимальну продуктивність, надійність і легкість інтеграції для ваших електронних конструкцій.
Виготовлені з використанням високоякісних керамічних підкладок із оксиду алюмінію (Al₂O₃) та передових технологій металізованої кераміки, наші рішення для упаковки SAW забезпечують виняткову електроізоляцію, термічну стабільність та захист навколишнього середовища. Вони широко застосовуються в автомобільній електроніці , базових станціях і аерокосмічних додатках, де вихід з ладу неможливий. Ці компоненти необхідні для упаковки мікроелектроніки , упаковки датчиків і високочастотних модулів .
Технічні характеристики
- Матеріал: високочиста глиноземна кераміка (Al₂O₃) або нітрид алюмінію (AlN) – ідеально підходить для керамічних підкладок з AlN і високих вимог до теплопровідності.
- Стандартні розміри: настроювані розміри; підтримка великих форматів до 240 мм × 280 мм × 1 мм.
- Оздоблення поверхні: точна металізація (на основі вольфраму, молібдену або золота) для надійного з’єднання.
- Температура спільного спалювання: 1500 °C – 1600 °C для оптимальної щільності та стабільності.
- КТР (коефіцієнт теплового розширення): відповідність напівпровідниковим матеріалам для зменшення напруги.
- Діелектрична міцність: >10 кВ/мм.
- Теплопровідність: 20–30 Вт/мК (оксид алюмінію); 150–180 Вт/мК (опція з нітриду алюмінію) – ідеально підходить для підкладок AlN з високою теплопровідністю та керамічних підкладок високої потужності.
- Герметичність: Відповідає стандартам MIL-STD-883 для випробувань на дрібні та великі витоки.
Матеріали також підходять для інтеграції друкованих схем на товстій плівкі та радіочастотних схем .
Особливості та переваги продукту

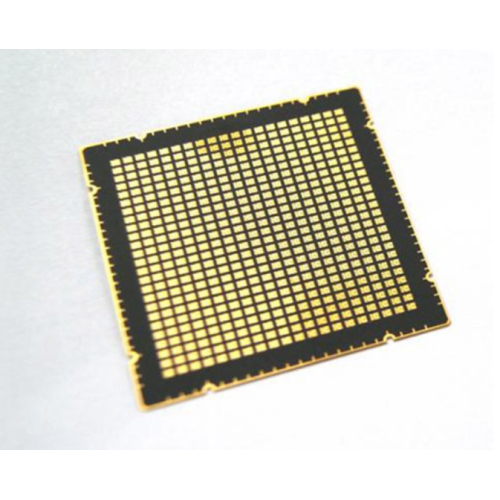

Пакувальні субстрати SAW
- Стандартизовані розміри для легкої інтеграції: розроблено для повної сумісності з SAW-фільтрами та дуплексерами, що полегшує масове виробництво та взаємозамінність.
- Сумісність із кількома процесами: повна підтримка процесів Flip-chip і SMT. Flip-chip забезпечує ефективне електричне підключення та покращену продуктивність; SMT дозволяє пакувати високу щільність і спрощувати виробництво. Ідеально підходить для мікрохвильових радіочастотних керамічних підкладок і автомобільних електронних керамічних підкладок.

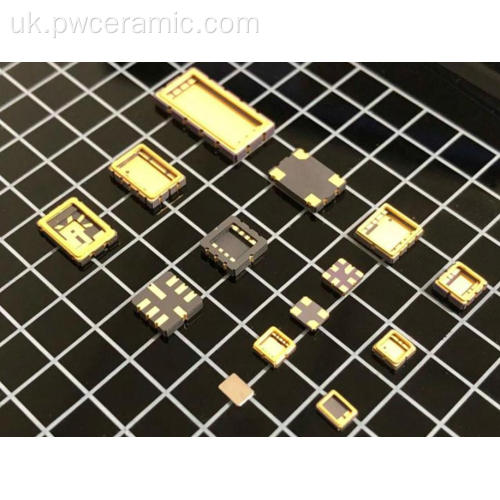

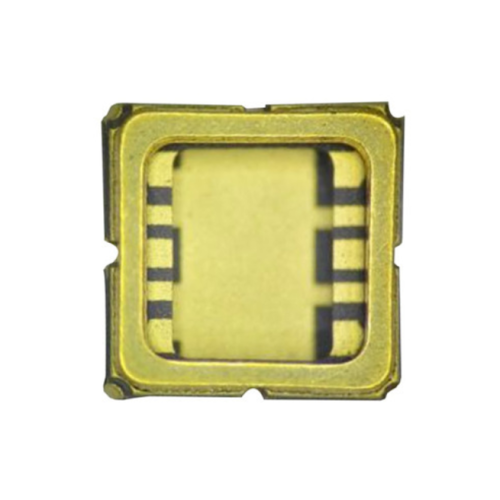

Герметичні керамічні корпуси
- Чудова герметичність і висока надійність: захистіть чутливі компоненти SAW від вологи, пилу та забруднень, забезпечуючи довгострокову стабільність у суворих умовах експлуатації.
- Орієнтований на додатки дизайн: призначений для використання в автомобілях, аерокосмічній промисловості та базових станціях — стійкий до вібрації, коливань температури та електричних перешкод.
Наші корпуси виграють від досвіду Puwei у технологіях керамічної підкладки AlN і DBC , забезпечуючи покращений контроль температури та механічну міцність порівняно зі звичайними корпусами. Це узгоджується з вимогами до керамічних підкладок IGBT і керамічних підкладок силових напівпровідників .
Етапи інтеграції: як використовувати підкладки та корпуси для упаковки SAW
- Підготовка основи: перевірте керамічну основу на предмет рівності поверхні та цілісності отворів.
- Кріплення матриці: монтуйте матрицю SAW за допомогою методів епоксидного або евтектичного скріплення.
- Взаємозв’язок: Виконайте з’єднання проводів або фліп-чіп, щоб з’єднати матрицю з металізованою підкладкою.
- Інкапсуляція: нанесіть кришку або кришку за допомогою шовного зварювання або герметизації скла для досягнення герметичного корпусу.
- Випробування: Проведіть електричні, термічні та герметичні випробування, щоб переконатися в надійності роботи.
Ці кроки сумісні з лініями виробництва гібридних мікросхем товстої плівки та гібридних мікросхем .
Сценарії застосування
Автомобільна електроніка
Використовується в розширених системах допомоги водієві (ADAS), внутрішньому зв’язку та блоках керування двигуном, де стійкість до високих температур та вібрації критична. Ідеально підходить для автомобільних електронних керамічних підкладок і лазерних керамічних радіаторів.
Базові станції та бездротова інфраструктура
Забезпечує фільтрацію та дуплексування сигналу на базових станціях 5G/4G, забезпечуючи стабільну роботу під час високої потужності та безперервної роботи — це важливо для мікрохвильових радіочастотних керамічних підкладок і високочастотних мікрохвильових додатків.
Аерокосмічна промисловість і оборона
Ідеально підходить для супутникового зв’язку, систем керування польотом і радіолокаційних додатків, які потребують легкої ваги, стійкості до високих температур і надзвичайної надійності. Часто поєднується з керамічною підкладкою з оксиду алюмінію 99,6 і керамікою з нітриду алюмінію для гібридних конструкцій модулів.
Інші сфери застосування включають оптоелектронні пристрої, силові електронні компоненти, упаковку датчиків і мікрохвильові компоненти.
Ключові переваги для клієнтів
- Збільште термін служби продукту та зменште кількість несправностей за допомогою надійної герметичної упаковки.
- Спростіть процеси складання за допомогою стандартизованих розмірів і чудової сумісності процесів (SMT, фліп-чіп).
- Досягніть кращої цілісності сигналу та теплових характеристик за допомогою високоякісних керамічних матеріалів — особливо з підкладками з мідного покриття з AlN кераміки та керамічних підкладок з високою теплопровідністю.
- Зменште загальну вартість володіння завдяки високій надійності та зменшеній кількості повторних робіт.
- Доступ до передових матеріалів, таких як AlN і високочистий глинозем для силових модулів та ізоляційних елементів.
Сертифікати та відповідність
Усі наші пакувальні продукти SAW виготовляються відповідно до міжнародних стандартів якості, включаючи ISO 9001 . Ми також надаємо матеріали, що відповідають нормам RoHS і REACH. Код сертифікату: GXLH41023Q10642R0S .
Наше виробництво відповідає суворим вимогам до герметичності MIL-STD-883 , що забезпечує придатність для критично важливих застосувань.
Параметри налаштування (послуги OEM і ODM)
Puwei пропонує повне налаштування відповідно до ваших конкретних вимог, використовуючи наш досвід у керамічних структурних компонентах із оксиду алюмінію та продуктах AMB Ceramic Substrate :
- Нестандартні розміри: товщина від 0,2 мм до 2,00 мм; підкладки великих розмірів (наприклад, 240 мм × 280 мм × 1 мм, 95 мм × 400 мм × 1 мм).
- Індивідуальні схеми металізації та візерунки переходів для конкретних схем.
- Вибір матеріалів: оксид алюмінію, нітрид алюмінію (AlN) або спеціальні композити — включаючи керамічні підкладки AlN з теплопровідністю до 180 Вт/мК.
- Налаштування кришки та корпусу відповідно до вимог ущільнення швів або скляної фритти.
- Оздоблення поверхні, оптимізоване для друку плівкового резистора або товстого плівкового резистора .
Ми також підтримуємо Bare Ceramic Plates для власного виробничого складання електронних інтегральних схем і керамічних електричних ізоляторів.
Виробничий процес і контроль якості
- Вибір сировини та приготування порошку (на основі Al₂O₃ або AlN).
- Формування шламу та розливання стрічки для виробництва зеленої стрічки.
- Шляхом штампування та заповнення провідною пастою (вольфрам/молібден).
- Укладання шарів і ламінування під високим тиском.
- Високотемпературне спільне спалювання (1500 °C – 1600 °C).
- Точне шліфування та металізація поверхні — підтримує металізовану кераміку для надійного з’єднання.
- Лазерне різання та перевірка розмірів.
- 100% електрична та візуальна перевірка перед відправкою.
Кожна партія перевіряється на герметичність, діелектричну міцність і теплові характеристики, що гарантує постійність високопотужних мікроелектронних компонентів і мікрохвильових компонентів .
Постачання та логістика
- Можливість річного постачання: 1 000 000 штук (200 000 штук на місяць).
- Мінімальне замовлення: 50 штук для стандартних елементів; прототипи доступні через 2–3 тижні.
- Інкотермс: FOB, CIF, EXW, DDP, DDU тощо — гнучкі для глобальних закупівель.
- Порти: Шанхай, Шеньчжень, Циндао, Пекін, Сіань.
- Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні коробки укладаються на піддони, закріплені стрічками або термозбіжною плівкою, що забезпечує доставку в цілості.
Усі відправлення обробляються обережно, щоб відповідати вимогам стандартного експортного пакування, придатного для морського, повітряного чи експрес-перевезення.
