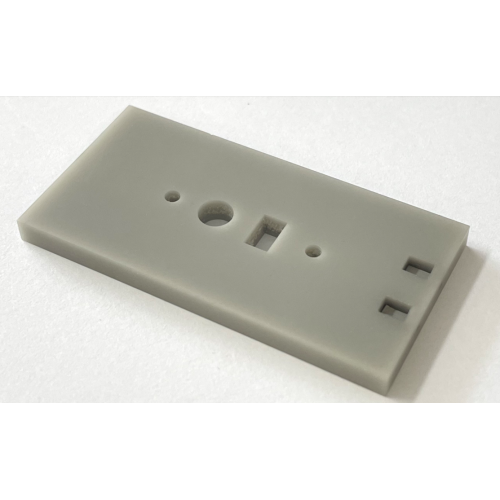

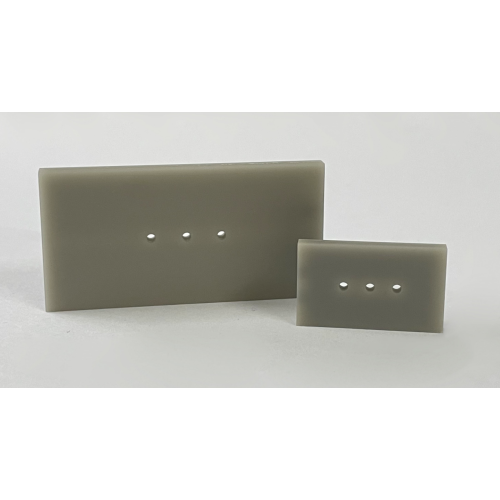

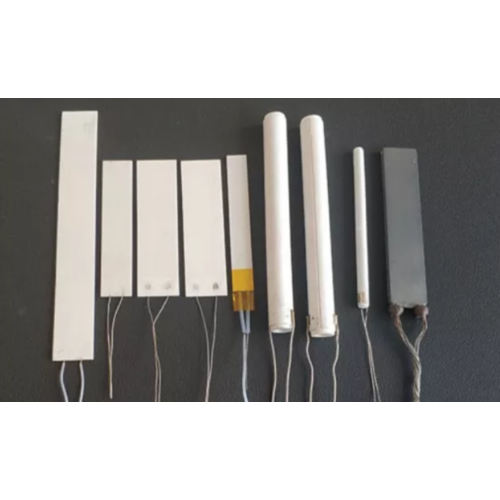

Нагрівальний елемент керамічного нагрівача HTCC
Огляд продукту
Керамічний нагрівальний елемент HTCC (високотемпературна кераміка зі спільним спалюванням) від Puwei представляє собою вершину передової технології нагріву, розробленої для забезпечення виняткових теплових характеристик у найвибагливіших промислових і технологічних застосуваннях. Будучи критично важливим компонентом передової електронної упаковки та систем управління температурою, наші нагрівачі HTCC забезпечують надійні, ефективні та точні рішення для опалення.
Цей високопродуктивний нагрівальний пристрій поєднує чудові термічні властивості керамічних матеріалів із передовими технологіями металізації, що робить його незамінним для застосувань, які вимагають точного контролю температури, рівномірного розподілу тепла та тривалої надійності в екстремальних умовах.
Технічні характеристики
- Діапазон робочих температур: від 800°C до 1600°C (налаштовується залежно від вимог застосування)
- Керамічна підкладка: високочиста кераміка HTCC на основі оксиду алюмінію з винятковою термостабільністю
- Матеріали нагрівального резистора: вольфрам, платина або спеціальні сплави для оптимальної роботи
- Конфігурація електрода: точна конструкція для ефективної передачі енергії та мінімального опору
- Теплопровідність: оптимізовано для швидкого та рівномірного розподілу тепла
- Електрична ізоляція: відмінні діелектричні властивості, що забезпечують безпеку експлуатації
- Механічна міцність: висока стійкість до термічного удару та механічних навантажень
- Хімічна стійкість: стійкий до корозії та хімічного розкладання
Характеристики продукту та технічні переваги
Передова конструкція матеріалів
- Керамічна підкладка високої чистоти: виготовлена з високоякісної кераміки HTCC на основі оксиду алюмінію, що забезпечує виняткову стійкість до високих температур і електричну ізоляцію
- Вбудований нагрівальний резистор: прецизійні інтегровані резистори з вольфраму, платини або сплаву, що забезпечують ефективне перетворення енергії та тривалу надійність
- Оптимізована конструкція електродів: ретельно розроблені електроди забезпечують чудове електричне з’єднання та мінімальні втрати потужності
Експлуатаційні характеристики
- Виняткова високотемпературна здатність: Робочий діапазон від 800 °C до 1600 °C, ідеально підходить для вимогливих додатків термічної обробки
- Чудовий рівномірний розподіл тепла: чудова теплопровідність забезпечує постійні профілі температури по всій поверхні нагріву
- Швидка реакція на нагрівання: короткий час реагування на тепло забезпечує точний контроль температури та енергоефективність
- Підвищена міцність і довговічність: надзвичайна стійкість до термічного удару та хімічної корозії для подовженого терміну служби
Інтеграція та операційні вказівки
- Оцінка сумісності системи: оцінка електричних вимог, температурних профілів і фізичних розмірів для оптимальної інтеграції
- Конфігурація джерела живлення: підключіть до відповідного джерела живлення, яке відповідає вказаним вимогам до напруги та струму
- Налаштування теплового інтерфейсу: забезпечте належне теплове з’єднання з цільовими компонентами або поверхнями для ефективної теплопередачі
- Інтеграція контролю температури: впроваджуйте системи точного моніторингу та контролю температури для оптимальної продуктивності
- Перевірка продуктивності: проведіть комплексне тестування, щоб перевірити рівномірність нагріву, час відгуку та стабільність температури
Сценарії застосування
Виробництво напівпровідників і мікроелектроніки
Необхідний для відпалу пластин, камер хімічного осадження з парової фази (CVD) та інших критичних напівпровідникових процесів, що вимагають точного контролю температури та рівномірного нагріву. Ідеально підходить для передової мікроелектронної упаковки та виготовлення напівпровідникових пристроїв.
Промислова обробка та виробництво
Широко використовується в промислових печах, печах і обладнанні для термічної обробки металу, спікання кераміки, виробництва скла та промислової сушки. Ідеально підходить для процесів, що вимагають надійної роботи при високих температурах.
Лабораторне та аналітичне обладнання
Критичний компонент у лабораторних гарячих плитах, реакційних посудинах з контрольованою температурою, газових хроматографах, мас-спектрометрах та іншому аналітичному обладнанні, яке вимагає стабільних і точних джерел нагріву.
Аерокосмічні та оборонні системи
Використовується в компонентах авіаційних двигунів, системах наведення ракет і військовій електроніці, де стійкість до високих температур, надійність і продуктивність у суворих умовах є найважливішими.
Передові електронні системи
Інтегрований у складні високочастотні модульні додатки, радіочастотні схеми та спеціалізовану упаковку датчиків , де точне керування температурою є критичним для оптимальної продуктивності.
Ціннісна пропозиція для проектування та закупівель
- Підвищена ефективність процесу: швидка реакція на нагрівання та рівномірний розподіл температури покращують продуктивність і якість
- Зменшення експлуатаційних витрат: надзвичайна довговічність і тривалий термін служби мінімізують частоту заміни та вимоги до обслуговування
- Покращена якість продукту: Точний контроль температури забезпечує стабільні результати у виробництві та обробці
- Оптимізація енергії: ефективне виробництво та розподіл тепла зменшує загальне споживання енергії
- Надійність у складних умовах: перевірена продуктивність за екстремальних температур і суворих умов знижує ризик відмови системи
Виробничий процес і гарантія якості
Виробництво керамічних обігрівачів HTCC від Puwei поєднує в собі передову матеріалознавство з точним інженером:
- Підготовка матеріалу: високочисті керамічні порошки HTCC ретельно змішуються зі зв’язуючими речовинами та добавками для створення оптимізованої керамічної суміші
- Стрічкове лиття: сучасні технології стрічкового лиття створюють однорідні зелені керамічні листи з точним контролем товщини
- Візерунок схеми: резисторні пасти з високою температурою плавлення наносяться трафаретним друком на зелених аркушах у вигляді точних візерунків за допомогою передових технологій друкованих схем на товстій плівкі
- Багатошарова інтеграція: кілька керамічних шарів з інтегрованими резисторами та електродами ламінуються в умовах контрольованого високого тиску
- Високотемпературне спікання: структури піддаються спіканню при 1600-1800°C у контрольованій атмосфері для досягнення оптимальної щільності та продуктивності
Цей складний виробничий процес забезпечує виняткову якість, відтворюваність і постійність продуктивності всіх виробничих партій.
Сертифікати якості та відповідність стандартам
Усі керамічні нагрівальні елементи Puwei HTCC виготовляються відповідно до суворих систем управління якістю та відповідають міжнародним стандартам. Наші виробничі потужності підтримують сертифікацію ISO 9001, що забезпечує незмінну якість і надійність роботи. Кожен обігрівач проходить комплексне тестування для перевірки електричних характеристик, теплових характеристик і механічної цілісності перед відправленням.
Налаштування та інженерні рішення
Puwei пропонує широкі можливості налаштування відповідно до конкретних вимог програми:
- Індивідуальні розміри та форми: індивідуальні геометрії відповідно до вимог конкретного обладнання та застосування
- Спеціалізовані діапазони температур: оптимізовані конструкції для конкретних вимог до робочої температури
- Розширені шаблони резисторів: спеціальні схеми нагрівальних елементів для спеціалізованих теплових профілів
- Варіанти матеріалів: Альтернативні керамічні композиції та матеріали резисторів для певних робочих характеристик
- Підтримка інтеграції: інженерна співпраця для бездоганної інтеграції в складні системи та гібридні мікросхеми
Наша технічна команда тісно співпрацює з клієнтами, щоб розробити оптимізовані рішення для опалення для складних застосувань у напівпровідниковому, аерокосмічному та промисловому секторах.
Технічні міркування
Які переваги пропонує технологія HTCC перед звичайними нагрівальними елементами?
Керамічні нагрівачі HTCC забезпечують чудову високотемпературну продуктивність, виняткову теплову рівномірність, швидший час відгуку та значно довший термін служби порівняно з традиційними металевими нагрівальними елементами. Інтегрована керамічна структура забезпечує чудову електроізоляцію та механічну стабільність.
Як рівномірний розподіл тепла впливає на промислові процеси?
Рівномірний розподіл тепла усуває гарячі точки та коливання температури, забезпечуючи постійні результати процесу, покращену якість продукту та зменшене теплове навантаження на оброблені матеріали. Це особливо важливо для виробництва напівпровідників і точних промислових процесів.
Яку стійкість до термічного удару можна очікувати від нагрівачів HTCC?
Наші керамічні нагрівачі HTCC демонструють виняткову стійкість до термічного удару, здатні витримувати швидкі зміни температури до кількох сотень градусів Цельсія без розтріскування чи погіршення продуктивності, що робить їх ідеальними для застосувань із частими термоциклами.
Чи може Puwei надати обігрівачі для спеціалізованих хімічних середовищ?
Так, ми можемо розробити індивідуальні рішення з підвищеною хімічною стійкістю для конкретних робочих середовищ, включаючи застосування, пов’язане з корозійними газами, агресивними хімічними речовинами або спеціальними атмосферними умовами.
Нагрівальні елементи керамічного нагрівача Puwei HTCC поєднують у собі передову матеріалознавчу техніку з точним виробництвом, щоб забезпечити надійні, високоефективні рішення для опалення для найвибагливіших застосувань. Завдяки широким можливостям налаштування та суворому контролю якості ми надаємо рішення для управління температурою, які підвищують ефективність процесів, покращують якість продукції та знижують експлуатаційні витрати в напівпровідникових, промислових, аерокосмічних і дослідницьких секторах.
