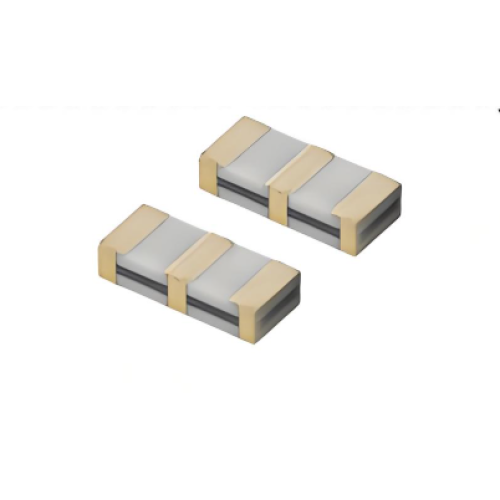

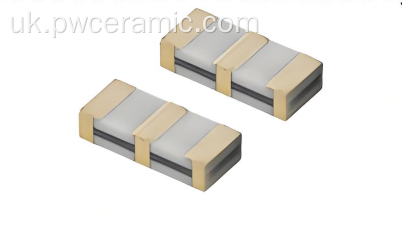

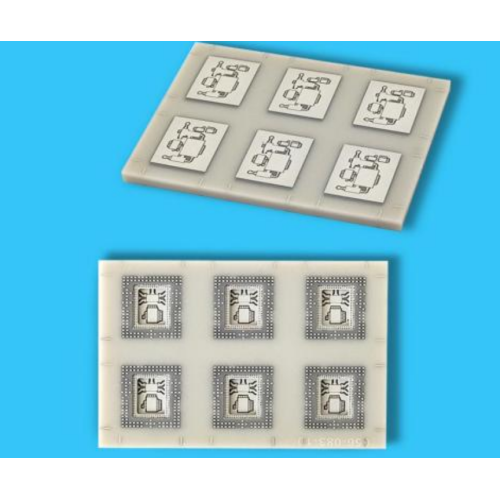

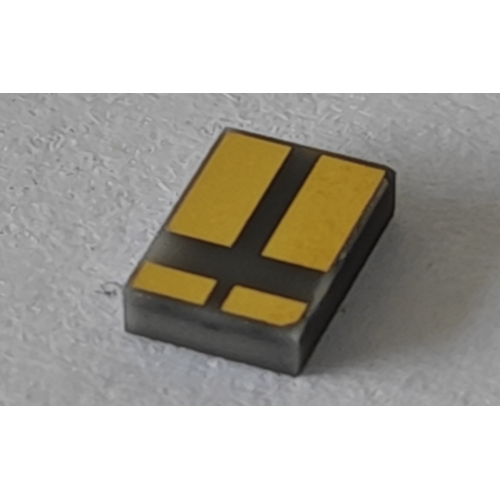

Керамічний передавач TR та компоненти приймача

Огляд товару

Компоненти керамічних TR (передавач та приймач) є основними елементами в сучасних системах комунікації та зондування. Ці компоненти, виготовлені Puwei Ceramic, лідером вдосконалених електронних керамічних рішень, розроблені для вищої продуктивності, надійності та довговічності. Вони відіграють життєво важливу роль у точній передачі та прийому сигналів, що дозволяє ефективно спілкуватися та точне отримання даних у безлічі галузей. Наші компоненти побудовані на високоефективних керамічних субстратах з алюмінією та керамікою нітриду алюмінію , забезпечуючи виняткову електричну ізоляцію та термічне управління.

Технічні характеристики

Компоненти керамічної TR Puwei характеризуються їх точним інженерним та високоякісним складом матеріалу. Ключові специфікації включають:

• Варіанти матеріалу: глинозем з високою чистотою (AL2O3) (наприклад, 99,6 Керамічна підкладка з глиноземи ), нітрид алюмінію (ALN).
• Металізація: вдосконалені методи металізованої кераміки (товста плівка, DBC, DPC, AMB) з варіантами Au, Ag, Cu, Ni.
• Діелектрична міцність: > 15 кВ/мм
• Теплопровідність: від 20-30 Вт/(м · к) для глинозему до 170-200 Вт/(м · к) для керамічної субстрату ALN .
• Діапазон робочих частот: розроблений для оптимальних показників від РФ до мікрохвильової частоти.
• Діапазон робочої температури: -55 ° C до +850 ° C (змінюється залежно від матеріалу).
• Поверхнева обробка: лазерна точність, відшліфована поверхня для оптимальної цілісності сигналу.

Примітка. Конкретні технічні параметри можна налаштувати на основі вимог клієнта та потреб додатків.

Особливості та переваги продукту

Неперевершені високочастотні показники

Керамічні матеріали мають чудові діелектричні властивості, підтримуючи ефективну передачу високочастотних сигналів з мінімальними втратами та спотворенням сигналу. Це важливо для чіткого спілкування в складних умовах.

Вища механічна та термічна стабільність

Надійні керамічні субстрати забезпечують сильну механічну стабільність, витримка сильних вібрацій, механічних ударів та екстремального теплового циклу без деформації. Це робить їх ідеальними для суворих промислових та автомобільних додатків. Такі компоненти, як наша керамічна підкладка DBC, спеціально розроблені для видатних теплових показників.

Відмінна хімічна стійкість

По суті стійкий до корозії від вологи, кислот та баз, забезпечення довгострокової надійності та експлуатаційної стабільності у складних зовнішніх або промислових умовах.

Точна інженерія

Використовуючи найсучасніші виробничі процеси, ми забезпечуємо точне малювання електрода та розміщення компонентів, гарантуючи послідовну та повторювану продуктивність на кожній партії.

Як інтегрувати наші компоненти кераміки TR

1. Дизайн та специфікація: надайте свої технічні вимоги та схематичні схеми. Наша інженерна команда може допомогти у виборі оптимального матеріалу (Al2O3 або ALN) та типу металізації.
2. Прототипування: ми виробляємо та доставляємо функціональні зразки для вашого тестування та валідації.
3. Інтеграція складання: припой або прив’язати компонент на ваш друковану або системну модуль, дотримуючись наданих рекомендацій щодо обробки та рефлоу.
4. Тестування системи: проведіть повні функціональні та продуктивні тести у вашій системі додатків.
5. Виробництво та впорядкування обсягу: Після затвердження ми продовжуємо масове виробництво та безпечну упаковку для глобальної відвантаження.

Сценарії застосування

Інфраструктура бездротового зв'язку

Основні на базових станціях 5G, мобільні телефони, Wi-Fi 6/6e/7 маршрутизаторів та пристрої IoT. Наші компоненти забезпечують ефективну передачу та прийом радіочастотних сигналів, що виграють від їх високочастотних показників та компактного дизайну.

Оптичні системи зв'язку

Використовується у волоконно-Оопських приймачах для центрів обробки даних та телекомунікацій. Вони полегшують критичне перетворення між електричними та оптичними сигналами з високою точністю та надійністю.

Розширене зондування та виявлення

Основні компоненти в автомобільному радіолокаторі (LIDAR), ультразвукових датчиках та інфрачервоних системах виявлення. Їх висока чутливість та надійність дозволяють точно вимірювати відстань, швидкість, присутність та температуру, що робить їх життєво важливими для ADA, промислової автоматизації та розумних приладів. Вони часто використовують спеціалізовані електронні керамічні продукти для зондування.

Промислові електроніки та потужні модулі

Використовується в середовищах з високою надійністю для ізоляції сигналу, кондиціонування та пакетів електроніки, завдяки їх відмінній ізоляції та теплові властивості.

Переваги для наших клієнтів

• Підвищена надійність кінцевого продукту: Зменшення коефіцієнтів відмови поля та гарантійні вимоги до компонентів, побудованих до останнього.
• Поліпшення продуктивності системи: досягнення кращої цілісності сигналу, більш високої швидкості передачі даних та більшої точності зондування.
• Довгострокова економія витрат: довговічна кераміка зменшує потребу в частих замінах, знижуючи загальну вартість власності.
• Більш швидкий час до ринку: використовуйте наші знання та ефективні виробничі процеси для прискорення циклу розробки вашого продукту.
• Конкурентна перевага: Включіть високоякісні, надійні компоненти, які диференціюють вашу продукцію на ринку.

Сертифікати та дотримання

Кераміка Puwei прагне до найвищих стандартів якості та надійності. Наші виробничі процеси та продукти дотримуються суворих міжнародних стандартів. Ми маємо відповідні сертифікати, і наша виробнича система є надійною та аудиторською. Наш ідентифікатор сертифіката - GXLH41023Q10642R0S .

Параметри налаштування (OEM & ODM)

Ми розуміємо, що стандартні рішення можуть не відповідати кожному унікальному додатку. Puwei Ceramic пропонує комплексні послуги з налаштування:

• Індивідуальні розміри: Ми можемо виробляти керамічні субстрати в широкому діапазоні розмірів і форм, від дуже тонких (0,2 мм) до товстої (2,00 мм) і від невеликих до дуже великих панелей. Підкладки великих форматів (наприклад, 240 мм х 280 мм х 1 мм) - це основна спеціальність.
• Вибір матеріалів: Виберіть між стандартним глиноземом, високою чистотою 99,6% глинозему або високогермальними провідними алюмінієвими субстратами нітридів .
• Шаблони металізації: Налаштуйте схему макета слідів, розміри колодки та тип металізації (DPC, DBC, товста плівка) відповідно до ваших дизайнерських файлів.

Просто надайте свої технічні характеристики чи малюнки, і наша інженерна команда розробляє рішення, яке відповідає вашим точним потребам.

Виробничий процес та контроль якості

Наша вертикальна інтеграція та контроль над виробничим процесом забезпечують послідовну якість. Процес включає:

1. Вибір та підготовка сировини (кастинг стрічки для субстратів)
2. Точне спалахування та обробка (зелена обробка/різання лазера)
3. Високотемпературна стрілянина (спікання)
4. Точне шліфування та обробка поверхні
5. Металізація (DBC, DPC, Друк з товстими плівками або AMB -процеси)
6. Покриття (ni, au), якщо потрібно
7. 100% автоматизована оптична перевірка (AOI) та електричні випробування
8. Безпечна упаковка на кожного клієнта

Часті запитання (FAQ)

Яка кількість мінімальної кількості замовлення (MOQ)?

Наш стандартний MOQ - 50 штук. Однак ми гнучкі для прототипування та початкових замовлень вибірки. Зверніться до нашої команди з продажу, щоб обговорити ваші конкретні потреби.

Які наявні умови оплати та інкотерми?

Ми в першу чергу приймаємо T/T (банківський переказ). Ми підтримуємо різні інкотерми, включаючи FOB, CIF та Exw з наших закладів у Китаї.

Як упаковані продукти для забезпечення безпечної доставки?

Керамічні субстрати ретельно упаковані в антистатичні пакети та подушені коробки з пластиковими вкладишами для запобігання подряпин, вологи та пошкодження ОЕД. Міцні коробки потім складаються на піддонах і закріплюють ремінцями або зменшенням обгортання для максимальної стабільності під час міжнародного транзиту за допомогою океану, повітря або експрес -носіїв.

Яка ваша виробнича потужність та час відведення?

У нас сильна річна виробнича потужність понад 1 мільйон штук для наших продуктів з керамічної підкладки. Стандартні часи ведучих є конкурентоспроможними, і ми пропонуємо прискорені варіанти термінових вимог. Будь ласка, дізнайтеся про точну цитату.

Чому я повинен вибрати кераміку Puwei над іншими постачальниками?

Puwei поєднує в собі глибоку експертизу з кераміки металізації та вдосконаленого виробництва кераміки з сильною прихильністю до якості та обслуговування клієнтів. Наша здатність виробляти великого розміру та високо налаштовані компоненти, як складні керамічні структурні компоненти з глиноземи або диски з кераміки ALN у поєднанні з нашою технічною підтримкою, робить нас бажаним партнером для глобальних лідерів з електроніки.
