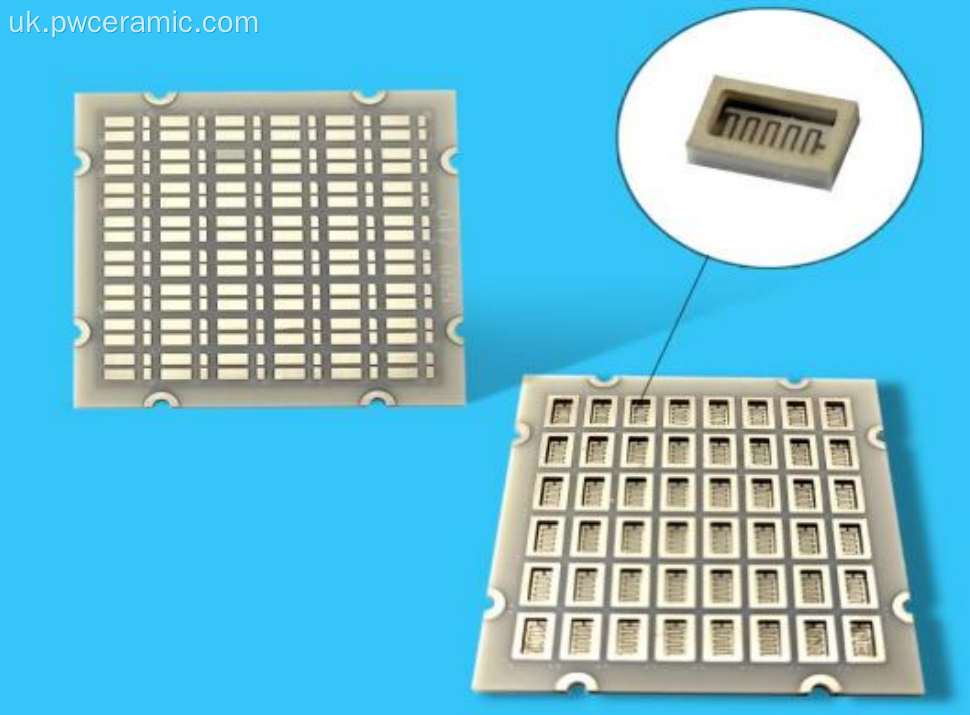

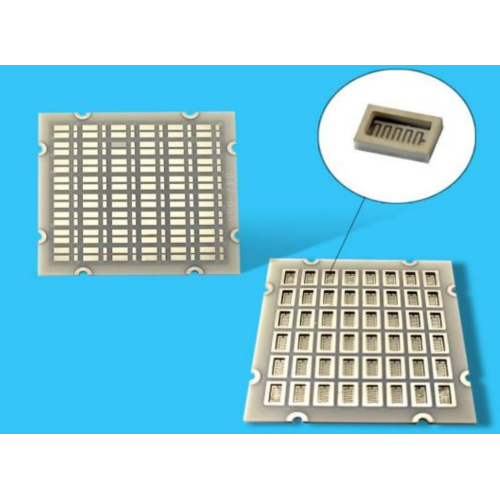

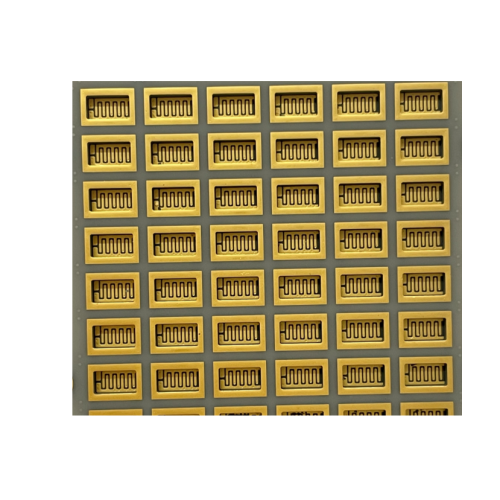

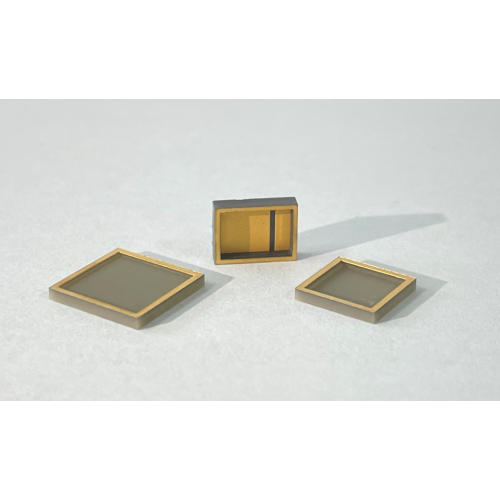

Високотемпературна спільна кераміка (HTCC) Packaging Shell
Огляд продукту
Пакувальна оболонка Puwei з високотемпературної кераміки зі спільним спалюванням (HTCC) являє собою вершину передової технології електронної упаковки , розробленої для забезпечення виняткового захисту, чудової електричної ізоляції та видатного управління температурою для чутливих електронних компонентів у найвимогливіших середовищах.
Наші корпуси HTCC, як важливий компонент мікроелектронної упаковки , спеціально розроблені для розміщення інтегральних схем, мікроелектромеханічних систем (MEMS) та інших високопродуктивних пристроїв, які потребують критичної надійності. Використовуючи наш досвід у розробці передових керамічних підкладок із оксиду алюмінію та кераміки з нітриду алюмінію , кожна оболонка HTCC розроблена з високою точністю, щоб відповідати суворим стандартам продуктивності.
Технічні характеристики
- Склад матеріалу: високочиста кераміка на основі оксиду алюмінію з додатковим нітридом алюмінію для покращених теплових характеристик
- Діапазон робочих температур: до 1800°C під час спікання; робочий діапазон до кількох сотень градусів Цельсія
- Матеріал провідного отвору: паста на основі вольфраму для надійного електричного з’єднання
- Конструкція шару: багатошарові ламіновані зелені стрічки для інтеграції складної схеми
- Температура спікання: 1600°C - 1800°C для оптимальної щільності та міцності матеріалу
- Електрична ізоляція: надзвичайна діелектрична міцність, зберігає стабільність під високими градієнтами напруги
- Теплопровідність: оптимізовані можливості розсіювання тепла відповідно до вибору матеріалу
- Точність розмірів: настроювані розміри з жорсткими допусками для точної упаковки інтегральної схеми
Особливості продукту та конкурентні переваги
Чудові робочі характеристики
- Надзвичайна стійкість до високих температур: зберігає фізичні та електричні властивості за екстремальних температурних умов
- Підвищена механічна міцність: чудова стійкість до зовнішніх сил, вібрації та механічних навантажень
- Хімічна інертність: стійкий до кислот, лугів і розчинників для роботи в корозійних середовищах
- Надійна електрична ізоляція: запобігає коротким замиканням і забезпечує цілісність сигналу в системах високої напруги
Технологічна перевага Пувея
Наші оболонки HTCC використовують передові керамічні підкладки з глинозему та складні процеси металізованої кераміки , забезпечуючи значні переваги перед звичайними рішеннями для пакування:
- Варіанти чудової теплопровідності, включаючи варіанти на основі AlN для вимогливих застосувань
- Підвищена стабільність розмірів із більш жорсткими допусками виробництва
- Можливості повної інтеграції з технологіями DBC Ceramic Substrate та AMB Ceramic Substrate
- Оптимізовано для застосування високочастотного модуля, що вимагає мінімальних втрат сигналу
Рекомендації щодо інтеграції та впровадження
- Підготовка компонентів: переконайтеся, що електронні компоненти (IC, MEMS тощо) належним чином очищені та попередньо протестовані
- Точне розміщення: розташуйте компоненти в порожнинах оболонки HTCC, вирівнявши точки контакту з провідними отворами
- Електричне з’єднання: використовуйте методи з’єднання дротів або пайки для під’єднання проводів компонентів до отворів оболонки
- Герметичне ущільнення: застосовуйте спеціальні кришки або герметичні засоби для створення бар’єрів захисту навколишнього середовища
- Перевірка продуктивності: проведіть комплексне випробування електричної, термічної та механічної цілісності
Сценарії застосування
Електроніка для високих температур і суворих умов
Необхідний для датчиків аерокосмічних двигунів, систем моніторингу промислових печей і електроніки високої потужності, де екстремальне виділення тепла вимагає надійних рішень для управління температурою.
Передові оптоелектронні системи
Ідеально підходить для високопродуктивної упаковки світлодіодів і лазерних діодів, де управління температурою та хімічна інертність є критичними для довговічності та ефективності роботи в оптоелектроніці .
Мікроелектромеханічні системи (MEMS)
Забезпечує важливу структурну цілісність і захист навколишнього середовища для складних мікрофлюїдних чіпів і точних датчиків у передових застосуваннях для упаковки сенсорів .
Потужні електронні модулі
Часто інтегрується з рішеннями DPC Substrate і DBC Ceramic Substrate для модулів високої потужності в електромобілях і промислових системах живлення.
РЧ та мікрохвильові системи
Чудова продуктивність у мікрохвильових програмах і радіочастотних схемах, де цілісність сигналу та термічна стабільність є найважливішими для надійної роботи.
Ціннісна пропозиція для проектування та закупівель
- Подовжений термін служби компонентів: чудовий термічний і механічний захист значно збільшує термін експлуатації
- Зменшення частоти відмов системи: підвищена надійність у важких умовах мінімізує час простою та витрати на обслуговування
- Оптимізація продуктивності: покращена стабільність для високочастотних і потужних програм забезпечує послідовну роботу
- Загальне зниження витрат: підвищена довговічність і скорочені вимоги до обслуговування забезпечують значну довгострокову економію
- Гнучкість дизайну: настроювані конфігурації підтримують інноваційну розробку та оптимізацію продуктів
Виробничий процес і гарантія якості
Виробничий процес Puwei HTCC поєднує точне проектування з суворим контролем якості:
- Підготовка матеріалу: високочисті порошки на основі оксиду алюмінію ретельно змішуються зі зв’язуючими речовинами та добавками.
- Лиття стрічок: передові технології лиття суспензії дають однорідні зелені стрічки з точним контролем товщини
- Формування шляхом: точне штампування або свердління створює шляхи з’єднання, заповнені електропровідною пастою на основі вольфраму
- Багатошарове ламінування: кілька шарів укладаються та ламінуються в умовах контрольованого високого тиску
- Високотемпературне спікання: структури піддаються спіканню при 1600°C - 1800°C для досягнення оптимальної щільності та механічної міцності
Цей складний виробничий процес забезпечує виняткову відтворюваність і точність, критично важливу для застосувань, які вимагають вдосконалених структурних компонентів кераміки з оксиду алюмінію та спеціальної інтеграції дисків з кераміки AlN .
Сертифікати якості та відповідність
Вся продукція Puwei Ceramic виробляється відповідно до суворих систем управління якістю та відповідає міжнародним стандартам. Наші оболонки HTCC відповідають вимогам сертифікації ISO 9001 і виготовляються відповідно до галузевих стандартів для електронних та оптоелектронних пакувальних програм.
Сертифікат якості: GXLH41023Q10642R0S
Налаштування та інженерна підтримка
Puwei пропонує комплексні послуги OEM і ODM для задоволення конкретних вимог застосування:
- Нестандартні розміри: індивідуальна товщина від 0,2 мм до 2,00 мм із точними допусками
- Широкоформатні можливості: Спеціалізоване виробництво великорозмірних керамічних підкладок (до 240 мм x 280 мм x 1 мм)
- Розширена металізація: індивідуальні шаблони та схеми металізації для конкретних вимог схеми
- Вибір матеріалів: широкий вибір, включаючи глинозем, нітрид алюмінію та спеціальні композитні матеріали
- Технічна співпраця: інженерна підтримка на етапах проектування, створення прототипу та виробництва
Наш великий досвід у виробництві широкоформатної кераміки, включно з компонентами роботизованої рукоятки з оксиду алюмінію та виробництвом високочистої керамічної підкладки з оксиду алюмінію 99,6 , гарантує, що ми можемо відповідати найвибагливішим технічним вимогам.
Технічні міркування
Що відрізняє HTCC від альтернативних технологій пакування?
HTCC забезпечує чудову високотемпературну продуктивність, виняткову механічну міцність і надійну герметичність у порівнянні з пластиковою упаковкою або альтернативами низькотемпературної кераміки зі спільним спалюванням (LTCC), що робить його ідеальним для найвимогливіших силових пристроїв і додатків з високою надійністю.
Чи може Puwei задовольнити індивідуальні вимоги до металізації?
Так, ми спеціалізуємося на передовій металізованій кераміці та можемо розробляти спеціальні заливки, візерунки поверхонь і схеми з’єднань, щоб відповідати конкретним вимогам застосування та критеріям ефективності.
Які переваги управління температурою пропонує HTCC?
Упаковка HTCC забезпечує виняткову теплопровідність і відповідний коефіцієнт теплового розширення (КТР) для напівпровідникових матеріалів, зменшуючи теплову напругу та підвищуючи надійність у потужних додатках і потужних мікроелектронних компонентах .
Як Puwei забезпечує точність розмірів у нестандартних конструкціях?
Наші вдосконалені виробничі процеси та точні інженерні можливості забезпечують жорсткі допуски та виняткову стабільність розмірів навіть для складних багатошарових конфігурацій і спеціалізованих голих керамічних пластин, які використовуються у виробництві електронних інтегральних схем.
Високотемпературні керамічні HTCC пакувальні оболонки Puwei представляють поєднання досконалості матеріалознавства та точного виробництва. Завдяки потужним виробничим можливостям і широким можливостям налаштування ми надаємо надійні рішення для упаковки для найвибагливіших електронних застосувань в аерокосмічній, телекомунікаційній, автомобільній та промисловій галузях.
