Продукти> Кераміка металу> Керамічна підкладка DPC> Металізована підкладка AlN з міді прямого покриття DPC
Надіслати запит
*
*

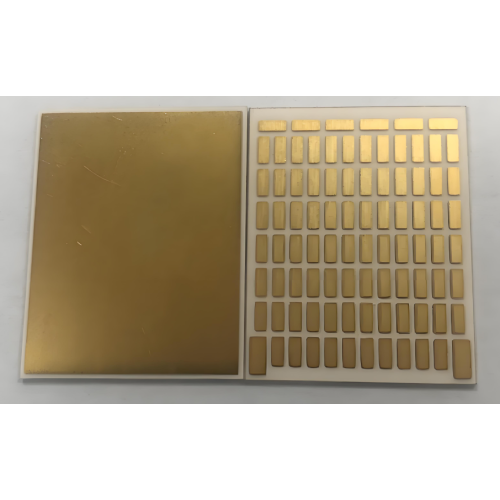

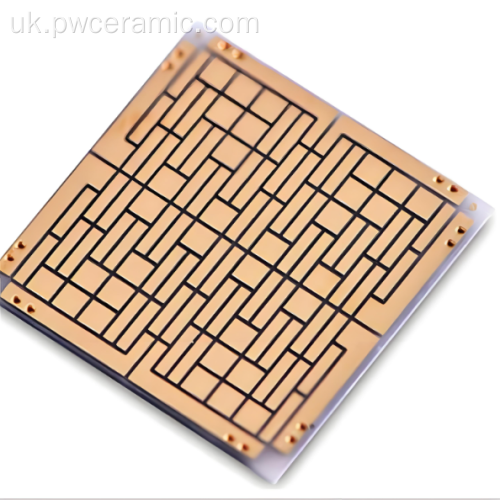

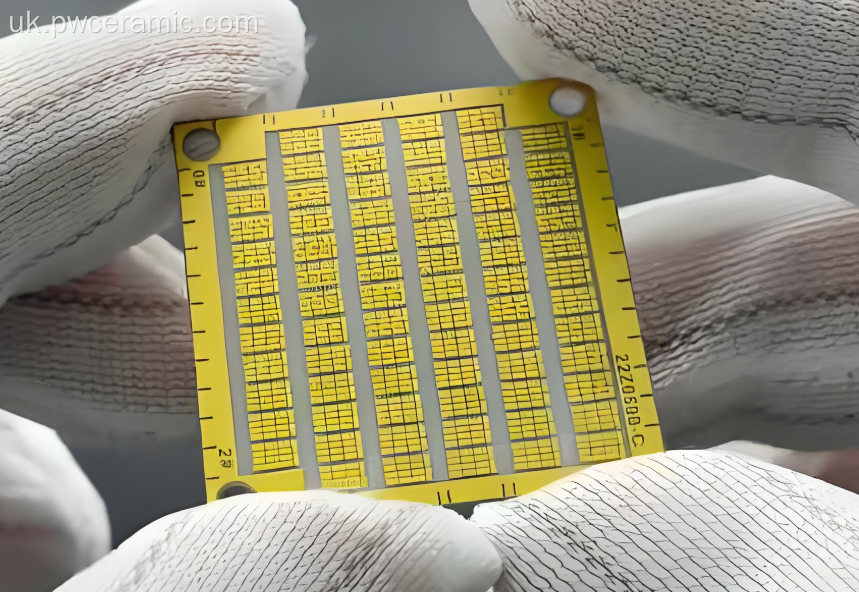

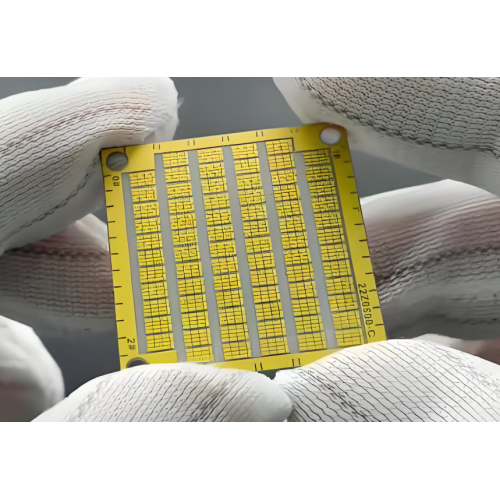

Металізована підкладка AlN з міді прямого покриття DPC
Металізована підкладка AlN з міді прямого покриття DPC
Металізована підкладка AlN з міді прямого покриття DPC
Металізована підкладка AlN з міді прямого покриття DPC

Металізована підкладка AlN з міді прямого покриття DPC

  • $5

    ≥50 Piece/Pieces

Share:
  • Тип оплати: T/T
  • Інкотерм: FOB,CIF,EXW
  • Хв. Замовлення: 50 Piece/Pieces
  • Перевезення: Ocean,Air,Express
  • Порт: Shanghai,Beijing,Xi’an
Опис
Атрибути товару

БрендPuwei Ceramic

місце походженняКитай

ТипиВисокочастотна кераміка

МатеріалНітрид алюмінію

Dpc Aln субстратПряма мідна мідна металізована субстрат ALN

Упаковка та доставка
Одиниці продажу: Piece/Pieces
Тип упаковки: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:
Можливість постачання та додаткова інформація

УпаковкаКерамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність1000000

ПеревезенняOcean,Air,Express

Місце походженняКитай

Можливість постачанняThe annual output of ceramic substrate products is 1 million pieces.

СертифікатGXLH41023Q10642R0S

ПортShanghai,Beijing,Xi’an

Тип оплатиT/T

ІнкотермFOB,CIF,EXW

Опис продукту

Підкладка з міді з прямим покриттям (DPC) з металізованого нітриду алюмінію

Металізована AlN-підкладка з мідної мідної пластини з прямим напиленням є вершиною технології керамічної підкладки, поєднуючи чудовий контроль температури та виняткову електричну продуктивність. Це сучасне рішення розроблено для потужних і високочастотних застосувань, де надійність і продуктивність є критично важливими для електронної та мікроелектронної упаковки .

Основні переваги

  • Виняткова теплопровідність: 170-230 Вт/(м·К) для чудового розсіювання тепла
  • Чудова електроізоляція: високий опір ізоляції > 10¹⁰ Ω·см
  • Точна металізація: пряме мідне покриття для оптимальної адгезії та провідності
  • Відповідність CTE: Коефіцієнт термічного розширення майже відповідає кремнію (4,5 ppm/K)
High-performance DPC Metallized AlN Substrate for electronic applications

Технічні характеристики

Електричні властивості

  • Діелектрична проникність: приблизно 8,8 на 1 МГц
  • Тангенс діелектричних втрат: ≤ 1×10⁻³ на 1 МГц
  • Питомий поверхневий опір: діапазон від мікроОм до міліОм
  • Опір ізоляції: > 10¹⁰ Ω·см

Теплові властивості

  • Теплопровідність: 170-230 Вт/(м·К)
  • Коефіцієнт теплового розширення: ~4,5 ppm/K

Механічні властивості

  • Міцність на відрив: ≥ 5 Н/мм
  • Міцність на вигин: висока механічна міцність
  • Твердість: чудова стійкість до зносу та подряпин
Comparison of ceramic types and properties for DPC substrates

Особливості продукту та конкурентні переваги

Експлуатаційні характеристики

  1. Розширене управління температурою

    Перевершує традиційні глиноземні керамічні підкладки з теплопровідністю до 230 Вт/(м·К), що робить його ідеальним для потужних мікроелектронних компонентів і силових пристроїв , де ефективне розсіювання тепла є критичним.

  2. Чудова електрична продуктивність

    Технологія міді з прямим покриттям забезпечує відмінні електричні характеристики з низькою діелектричною проникністю та мінімальними втратами сигналу, що ідеально підходить для високочастотних модулів і радіочастотних додатків у мікрохвильових компонентах .

  3. Підвищена надійність

    Завдяки міцності на відрив ≥ 5 Н/мм і відмінним термоциклічним характеристикам наші підкладки зберігають цілісність в екстремальних умовах експлуатації, перевершуючи звичайні рішення DBC Ceramic Substrate .

  4. Точне виробництво

    Удосконалені виробничі процеси забезпечують точність розмірів і узгодженість у всіх виробничих партіях, відповідаючи строгим галузевим стандартам для точних застосувань у упаковці інтегральних схем .

Виробничий процес

Робочий процес виробництва

  1. Підготовка сировини

    Вибір і підготовка порошку нітриду алюмінію високої чистоти з суворими заходами контролю якості.

  2. Утворення субстрату

    Точне формування та спікання в контрольованих умовах для досягнення оптимальної щільності та теплових властивостей.

  3. Обробка поверхні

    Удосконалені методи підготовки поверхні для оптимальної адгезії та ефективності металізації.

  4. Осадження посівного шару

    Техніка розпилення для рівномірного нанесення шару насіння, що забезпечує стабільне міднення.

  5. Гальваніка міді

    Контрольований процес гальванічного покриття для щільного мідного шару з чудовою електропровідністю.

  6. Визначення шаблону

    Фотолітографія для точного створення шаблону схеми, що відповідає точним специфікаціям конструкції.

Detailed production process flow for DPC substrates

Рекомендації щодо інтеграції

  1. Підготовка субстрату

    Почніть із належного поводження та очищення поверхні підкладки, щоб забезпечити оптимальну адгезію та ефективність у застосуванні мікроелектроніки .

  2. Розміщення компонентів

    Точне розміщення електронних компонентів за допомогою автоматизованого обладнання або ручних методів відповідно до ваших вимог до складання.

  3. Процес пайки

    Використовуйте відповідні методи паяння, користуючись перевагами чудової змочуваності мідної поверхні для надійного з’єднання.

  4. Інтеграція управління температурою

    Інтегруйте з радіаторами або системами охолодження за потреби, використовуючи чудову теплопровідність підкладки.

  5. Тестування та валідація

    Виконайте електричні та термічні випробування, щоб забезпечити оптимальну продуктивність у вашому конкретному середовищі застосування.

Сценарії застосування

Силова електроніка

Широко застосовується в підсилювачах потужності, перетворювачах потужності та потужних світлодіодних системах. Виняткові можливості управління температурою забезпечують надійну роботу в умовах високої потужності, що робить його кращим від стандартних рішень DBC Ceramic Substrate у вимогливих додатках.

Упаковка мікроелектроніки

Необхідний для вдосконаленого пакування інтегральних схем і мікрохвильових пристроїв. Забезпечує стабільну та надійну платформу підкладки для з’єднання мікросхем, підвищуючи загальну продуктивність і надійність пристроїв у складних електронних системах.

Оптоелектронні прилади

Ідеально підходить для лазерних діодів, фотодетекторів і оптичних комунікаційних модулів. Поєднання відмінного терморегулювання та електричної ізоляції значно покращує продуктивність і продовжує термін служби оптоелектронних компонентів в оптоелектроніці .

Телекомунікації

Критично важливий для радіочастотних підсилювачів потужності, компонентів базових станцій і високочастотного комунікаційного обладнання, яке потребує стабільної роботи при коливаннях температури в мікрохвильових системах .

Переваги для клієнтів

  • Покращена продуктивність продукту: більша щільність потужності, покращене управління температурою та підвищена надійність порівняно зі звичайними підкладками
  • Зниження системних витрат: чудові теплові характеристики дозволяють спростити системи охолодження та знизити загальні витрати на систему
  • Підвищена гнучкість дизайну: чудові теплові та електричні властивості забезпечують більшу свободу проектування для розробки інноваційних продуктів
  • Покращена надійність продукту: підвищена механічна міцність і термоциклічні характеристики сприяють подовженню терміну служби продукту

Сертифікати та відповідність

Puwei Ceramic підтримує найвищі стандарти якості завдяки комплексній сертифікації, включаючи:

  • Сертифікація системи управління якістю ISO 9001:2015
  • Відповідність RoHS для екологічної безпеки
  • Сертифікація REACH для управління хімічними речовинами
  • Визнання стандартів безпеки UL
  • Галузеві сертифікати якості (Сертифікат: GXLH41023Q10642R0S)

Параметри налаштування

Як експерти в галузі електронних керамічних виробів , ми пропонуємо комплексні послуги OEM і ODM, адаптовані до ваших конкретних вимог щодо товстоплівкових гібридних мікросхем і передових електронних систем.

Особливості налаштування

  • Діапазон товщини: від 0,2 мм до 2,00 мм для задоволення різноманітних потреб застосування
  • Гнучкість розміру: нестандартні розміри, включаючи підкладки великого формату до 240 мм × 280 мм
  • Налаштування шаблону: точні шаблони схем на основі ваших проектних специфікацій
  • Оздоблення поверхні: різні варіанти обробки поверхні для конкретних вимог до складання
  • Вибір матеріалу: Альтернативні керамічні матеріали, включаючи спеціальні варіанти

Можливості великого формату

Наш досвід у керамічних підкладках великого розміру, включаючи такі популярні розміри, як 240 × 280 × 1 мм і 95 × 400 × 1 мм, заслужив постійну похвалу від клієнтів у всьому світі за упаковку датчиків і передові електронні програми.
