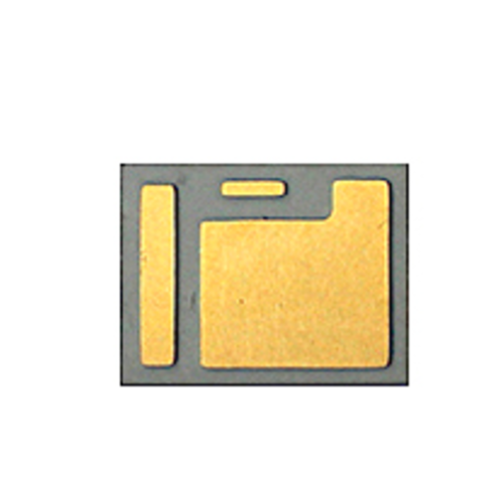

Кремнієва нітридна керамічна субстратна субстрат
Кремнієва нітридна керамічна субстратна субстрат
Кремнієва нітридна керамічна субстратна субстрат
Кремнієва нітридна керамічна субстратна субстрат

Кремнієва нітридна керамічна субстратна субстрат

  • $2

    ≥50 Piece/Pieces

Зв'язатися з нами
Share:
  • Тип оплати: T/T
  • Інкотерм: CIF,EXW,FOB
  • Хв. Замовлення: 50 Piece/Pieces
  • Перевезення: Ocean,Air,Express
  • Порт: Shanghai,Beijing,Xi’an
Опис
Атрибути товару

Модель №.: customize

Бренд: Puwei Ceramic

місце походження: Китай

Типи: Високочастотна кераміка

Матеріал: Нітрид кремнію

Керамічний AMB підкладка SI3N4: Кремнієва нітридна керамічна субстратна субстрат

Упаковка та доставка
Одиниці продажу: Piece/Pieces
Тип упаковки: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:
Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi’an

Тип оплати: T/T

Інкотерм: CIF,EXW,FOB

Амб-субстрат з великим розміром кремнію
00:29
Опис продукту

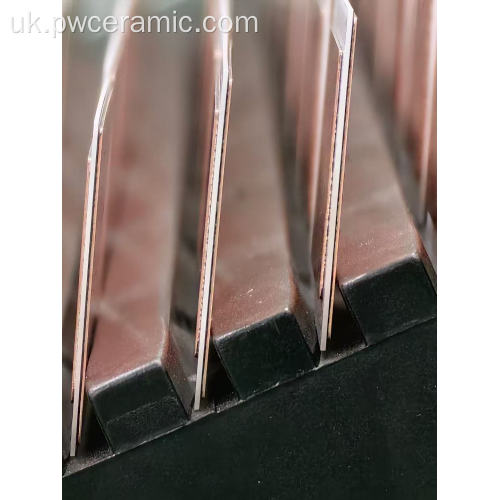

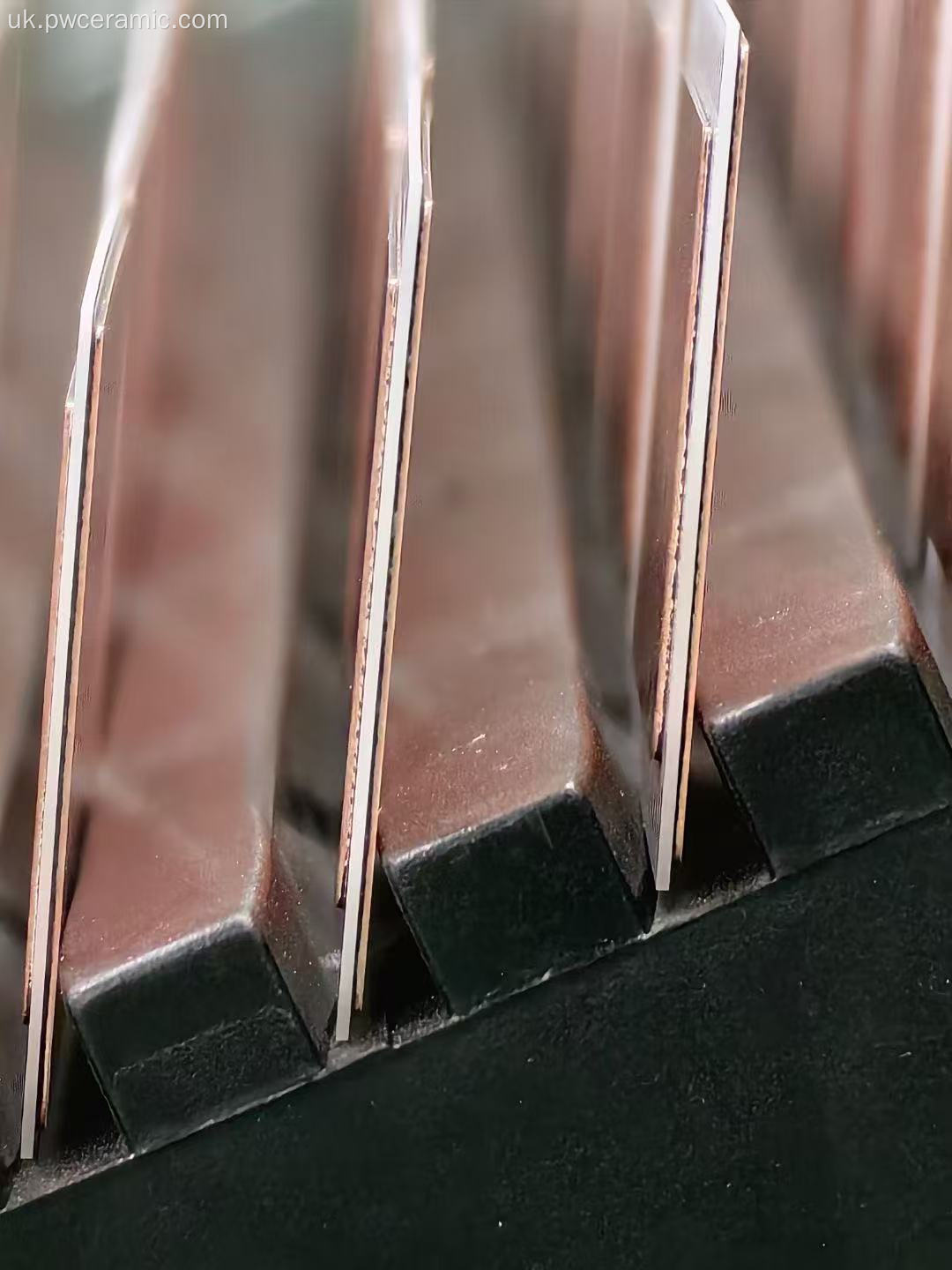

Керамічна підкладка з нітриду кремнію AMB, покрита міддю

Огляд продукту

Підкладка Puwei Ceramic Silicon Nitride Ceramic AMB Copper-cled Substrate являє собою вершину передової технології керамічної підкладки для вимогливих додатків силової електроніки. Використовуючи технологію активної пайки металів (AMB), ми з’єднуємо мідь високої провідності з керамікою преміум-класу на основі нітриду кремнію (Si3N4), забезпечуючи виняткову продуктивність у високопотужних і надійних додатках.

Основні переваги продуктивності

  • Виняткова механічна міцність: міцність на вигин >800 МПа, у 3-5 разів міцніша за оксид алюмінію
  • Чудова стійкість до термічного удару: перевершує традиційні керамічні основи
  • Оптимальна відповідність CTE: 3,2 ppm/°C майже відповідає напівпровідникам SiC (3,7 ppm/°C)
  • Високонадійне склеювання: AMB створює міцніші з’єднання, ніж традиційні методи DBC
  • Надійні теплові характеристики: теплопровідність 80-90 Вт/м·К із відмінною стабільністю

Наша керамічна підкладка Si3N4 AMB , яка є ідеальною основою для силових модулів наступного покоління з карбіду кремнію (SiC), забезпечує чудове управління температурою та механічну міцність. Хоча ми пропонуємо комплексні рішення, включаючи глиноземні керамічні підкладки та нітридні алюмінієві підкладки , нітрид кремнію вирізняється міцністю на руйнування та стійкістю до термічного удару для найвимогливіших застосувань електронної упаковки .

Візуальна документація продукту

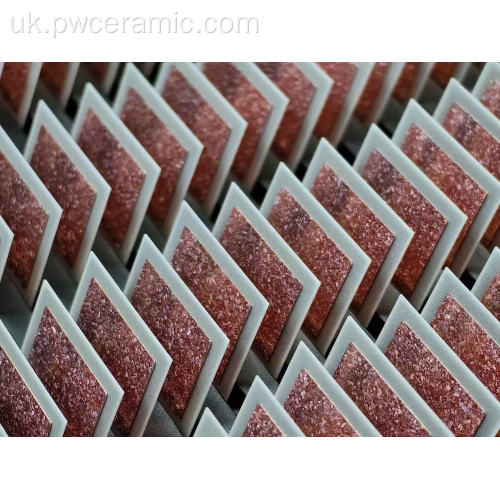

High-performance AMB Silicon Nitride Ceramic Substrate for SiC power applications

Керамічна підкладка з нітриду кремнію AMB для розширених силових застосувань SiC

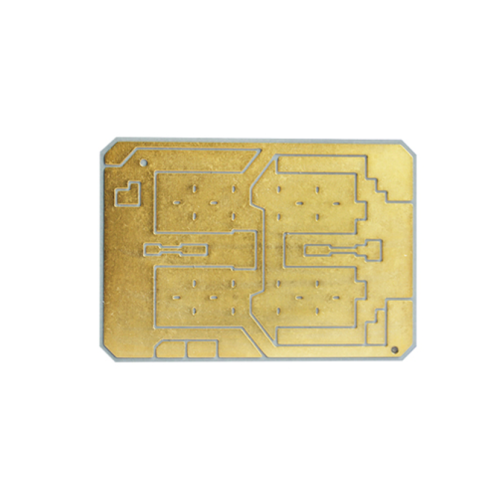

Detailed view of Silicon Nitride AMB substrate with precision copper patterning

Точне нанесення мідного малюнка на високоміцну кераміку з нітриду кремнію

Technical properties and performance comparison of Si3N4 AMB substrates

Порівняння технічних характеристик, що демонструє переваги нітриду кремнію

Технічні характеристики

Властивості матеріалу

  • Основний матеріал: нітрид кремнію високої чистоти (Si3N4)
  • Матеріал оболонки: безкиснева мідь високої провідності
  • Теплопровідність: 80-90 Вт/м·К
  • Міцність на вигин: >800 МПа
  • Теплове розширення: 3,2 ppm/°C (відповідає мікросхемам SiC)
  • Діелектрична міцність: >15 кВ/мм
  • Міцність на відрив: >80 Н/см

Розміри та допуски

  • Товщина кераміки: 0,25 мм-1,0 мм стандарт (0,2 мм-2,0 мм на замовлення)
  • Товщина міді: 0,1 мм-0,8 мм
  • Максимальний розмір: 240 мм × 280 мм
  • Рівність поверхні: <10 мкм/см
  • Можливість товстої міді: підтримує мідь до 0,8 мм для більшого струму

Особливості та переваги продукту

Чудова стійкість до термічного удару

Перевершує керамічні підкладки з оксиду алюмінію та кераміку з нітриду алюмінію в застосуваннях із швидкими температурними циклами. Унікальна мікроструктура нітриду кремнію запобігає поширенню тріщин, що робить його ідеальним для суворих температурних умов у пристроях живлення та автомобільних додатках.

Оптимальне узгодження КТР з SiC

Завдяки коефіцієнту теплового розширення 3,2 ppm/°C, що дуже відповідає напівпровідникам SiC (3,7 ppm/°C), наші підкладки мінімізують термічне навантаження на межі розділу. Ця сумісність подовжує термін служби продукту та підвищує надійність потужних інтегральних схем і мікроелектронної упаковки .

Виняткова механічна міцність

Міцність на вигин, що перевищує 800 МПа, забезпечує в 3-5 разів більшу механічну міцність порівняно з підкладками з оксиду алюмінію. Ця чудова міцність протистоїть механічним навантаженням, вібрації та температурним циклам у складних застосуваннях, таких як силові потяги електромобілів і промислові моторні приводи.

Високонадійне склеювання AMB

Активна пайка металу створює хімічні зв’язки, а не механічні, що забезпечує чудову термоциклічну продуктивність і тривалу надійність. Ця вдосконалена технологія з’єднання перевершує традиційні методи DBC Ceramic Substrate для металізованої кераміки .

AMB Technology Excellence

У процесі активної пайки металів використовуються реактивні тверді припої, що містять активні елементи, для створення міцних хімічних зв’язків між шарами кераміки з нітриду кремнію та мідними шарами. Ця вдосконалена виробнича технологія забезпечує чудову термоциклічну продуктивність, механічну надійність і тривалу стабільність порівняно зі звичайними методами склеювання, що робить її ідеальною для вимогливих потужних мікроелектронних компонентів .

Посібник із впровадження та інтеграції

  1. Аналіз програми

    Оцініть, чи потрібен нітрид кремнію в порівнянні з альтернативами на основі термічних, механічних вимог і вимог до надійності для конкретного застосування електронної упаковки .

  2. Теплове моделювання

    Використовуйте дані про властивості матеріалів для моделювання продуктивності та оптимізації теплового керування у вашій силовій електроніці.

  3. Дизайн підкладки

    Надайте схему схеми та технічні характеристики, використовуючи наш досвід у металізованій кераміці для оптимальної продуктивності.

  4. Виготовлення прототипу

    Тестові зразки для перевірки в реальних умовах експлуатації, щоб перевірити ефективність і надійність.

  5. Оптимізація збірки

    Адаптуйте процеси складання відповідно до характеристик нітриду кремнію, забезпечуючи належне керування температурою та механічну цілісність.

  6. Перевірка якості

    Виконайте комплексне тестування та кваліфікацію, щоб відповідати галузевим стандартам і вимогам застосування.

  7. Обсяг виробництва

    Масштабуйте до масового виробництва завдяки нашій суворій системі контролю якості та досвіду виробництва.

Сценарії застосування

Силові поїзди електромобілів

Інвертори, перетворювачі постійного струму та бортові зарядні пристрої, які вимагають надійного керування температурою та механічної надійності в умовах вібрації та температурних циклів. Ідеально підходить для пристроїв живлення нового покоління в автомобільних додатках.

Системи відновлюваної енергії

Перетворювачі сонячної та вітрової енергії, які вимагають довгострокової надійності та чудової стійкості до термічного удару у зовнішньому середовищі з великими коливаннями температури.

Промислові моторні приводи

Приводи високої потужності для виробничого обладнання, яке вимагає виняткової механічної міцності та термоциклічної продуктивності в суворих промислових умовах.

Залізничні перевезення

Системи живлення для поїздів та інфраструктури, де надійність за умов вібрації, механічних навантажень і екстремальних температур має першочергове значення для безпеки та продуктивності.

Аерокосмічні та оборонні системи

Системи критично важливої ​​силової електроніки вимагають найвищого рівня надійності, механічної міцності та продуктивності в екстремальних умовах для критично важливих операцій.

Переваги для клієнтів і ціннісні пропозиції

  • Підвищена надійність: Зменшена кількість відмов у роботі в складних умовах завдяки чудовим механічним і термічним характеристикам
  • Подовжений термін служби продукту: довший термін експлуатації з чудовою здатністю до термоциклування та механічною міцністю
  • Компактні конструкції: більш тонкі підкладки з більшою міцністю дозволяють створювати менші модулі з більшою потужністю
  • Нижча загальна вартість: Зменшення кількості відмов і подовжений термін служби компенсують початкові інвестиції для підвищення загальної вартості володіння
  • Конкурентна перевага: неперевершена продуктивність порівняно зі звичайними підкладками дозволяє використовувати силову електроніку нового покоління
  • Технічне партнерство: доступ до досвіду Puwei у передових електронних керамічних продуктах та розробці прикладних програм

Процес виробництва та забезпечення якості

  1. Підготовка сировини

    Вибір порошку нітриду кремнію високої чистоти з перевіреними термічними та механічними властивостями для стабільної роботи.

  2. Процес формування

    Точне формування керамічних зелених тіл за допомогою передових методів формування для досягнення необхідних розмірів і щільності.

  3. Спікання

    Високотемпературне спікання в контрольованій атмосфері для створення оптимальної мікроструктури для міцності та теплових властивостей.

  4. Точна обробка

    Шліфування та полірування для досягнення точної товщини, площинності та якості поверхні.

  5. Підготовка поверхні

    Ретельне очищення та активація поверхні для забезпечення ідеального з’єднання для процесу AMB.

  6. Активна пайка металу

    Високотемпературна вакуумна пайка з активними металевими сплавами для створення міцних металургійних зв’язків між керамікою та міддю.

  7. Визначення шаблону

    Фотолітографія та травлення для точних візерунків мідних схем із високою роздільною здатністю.

  8. Оздоблення поверхні

    Застосування захисних і паяних покриттів для забезпечення надійної збірки та тривалої роботи.

  9. Гарантія якості

    100% перевірка та перевірка продуктивності для перевірки теплових, електричних і механічних властивостей.

  10. Захищене пакування

    Ретельне пакування, щоб запобігти пошкодженню під час транспортування та забезпечити цілісність продукту після прибуття.

Сертифікати якості та відповідність

Puwei Ceramic підтримує найвищі стандарти якості через комплексні міжнародні сертифікати, що гарантують надійні компоненти професійного рівня для світових ринків:

  • Система управління якістю ISO 9001:2015
  • IATF 16949:2016 Автомобільний стандарт
  • Авторське право на поверхню керамічного радіатора
  • Авторське право на систему матеріального виробництва
  • Рейтинг горючості UL 94 V-0
  • Екологічна відповідність RoHS і REACH

Параметри налаштування та послуги OEM/ODM

Ми пропонуємо комплексні послуги з налаштування, щоб відповідати вашим конкретним технічним вимогам і завданням застосування передової мікроелектронної упаковки та силової електроніки.

Можливості налаштування

  • Розмір і геометрія: до 240 мм × 280 мм, будь-яка форма зі складними контурами та функціями
  • Діапазон товщини: від 0,2 мм до 2,0 мм кераміки з точним контролем товщини
  • Шаблони схем: складні конструкції з тонкими функціями та оптимізованими шляхами струму
  • Оздоблення поверхні: покриття Ni/Au, Ni/Pd, Ag, Sn для покращеної паяльності та захисту
  • Оптимізація застосування: індивідуальні склади матеріалів і обробка для конкретних операційних середовищ

Технічна експертиза

Наші знання в металізованій кераміці дозволяють нам надавати інноваційні рішення, які ідеально відповідають вашим технічним вимогам і цільовим цільовим показникам для передових застосувань електронної упаковки . Ми спеціалізуємося на створенні оптимізованих підкладок з нітриду кремнію для найвимогливіших середовищ, де контроль температури, механічна надійність і довгострокова продуктивність є критичними.
