Керамічна підкладка з нітриду алюмінію AMB, покрита міддю

Керамічна підкладка з нітриду алюмінію AMB, покрита міддю

$2
≥50 Piece/Pieces

Зв'язатися з нами

Тип оплати: T/T
Інкотерм: FOB,CIF,EXW
Хв. Замовлення: 50 Piece/Pieces
Перевезення: Ocean,Air,Express
Порт: Shanghai,Beijing,Xi’an

Опис

Атрибути товару

Модель №.: customize

Бренд: Puwei Ceramic

місце походження: Китай

Типи: Високочастотна кераміка

Матеріал: Нітрид алюмінію

Альн, одягнений у мідь: Алюмінієвий нітрид керамічний AMB-мідний субстрат

Упаковка та доставка

Одиниці продажу:	Piece/Pieces
Тип упаковки:	Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:

Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Порт: Shanghai,Beijing,Xi’an

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Опис продукту

Керамічна підкладка з нітриду алюмінію AMB, покрита міддю

Огляд продукту

Керамічна підкладка з нітриду алюмінію AMB від Puwei Ceramic, покрита міддю, являє собою вершину технології управління температурою для передової силової електроніки. Розроблена спеціально для застосування в екстремальних умовах, ця підкладка використовує виняткову теплопровідність нітриду алюмінію (AlN) - у 5-10 разів вище, ніж традиційна кераміка з оксиду алюмінію.

Основні переваги продуктивності

Чудова теплопровідність: 170-200 Вт/м·К (у 5-10 разів вище, ніж Al₂O₃)
Надзвичайна міцність з’єднання: міцність на відрив >70 МПа для максимальної надійності
Передова технологія AMB: металургійні зв’язки перевершують традиційні методи DBC
Оптимізована відповідність CTE: точно відповідає напівпровідниковим матеріалам
Перевірений термічний цикл: витримує понад 5000 циклів (від -55°C до 150°C)

Використовуючи передову технологію активної пайки металів (AMB), ми створюємо міцні металургійні зв’язки між високочистою керамікою AlN і шарами безкисневої міді. Цей інноваційний підхід забезпечує чудові теплові характеристики, механічну надійність і тривалу стабільність у потужних і високочастотних додатках. Як лідер у сфері електронних керамічних виробів , Puwei Ceramic пропонує комплексні рішення для вимогливих вимог до електронної упаковки .

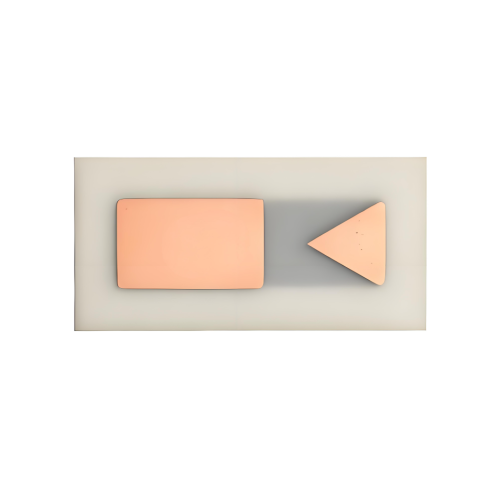

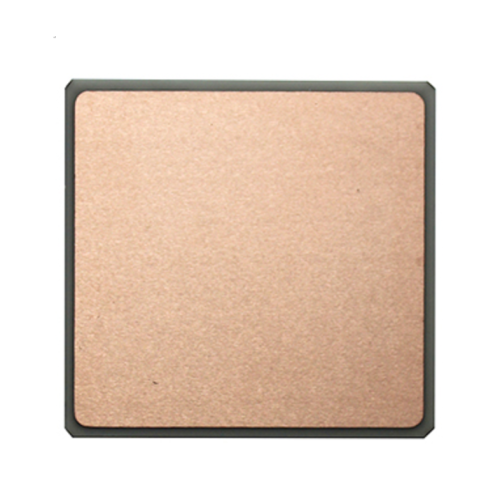

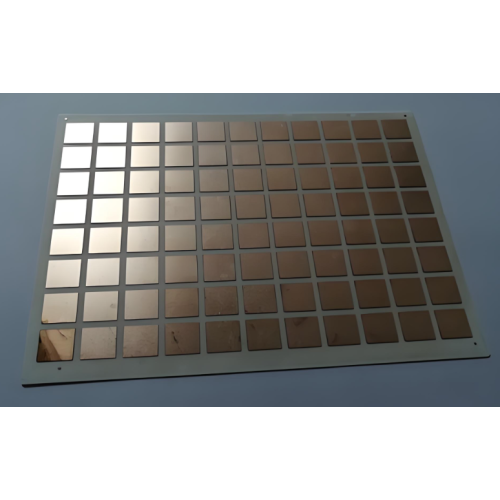

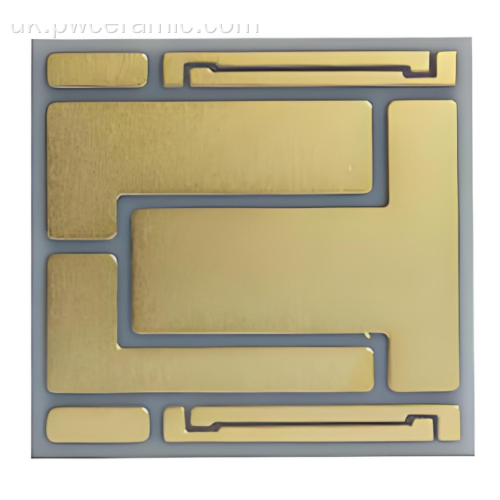

Візуальна документація продукту

High-performance AMB Aluminum Nitride Ceramic Substrate for power electronics

Наша керамічна підкладка з нітриду алюмінію AMB: створена для досконалого управління температурою та надійності

Технічні характеристики

Властивості матеріалу

Основний матеріал: високочиста кераміка з нітриду алюмінію (AlN).
Матеріал оболонки: безкиснева мідь високої провідності
Теплопровідність: 170-200 Вт/м·К
Міцність зчеплення: >70 МПа
Робоча температура: від -55°C до 150°C
Діелектрична міцність: >15 кВ/мм
Термічний цикл: витримує понад 5000 циклів

Стандартні розміри

Товщина кераміки: стандартний діапазон від 0,2 мм до 2,00 мм
Товщина міді: від 0,1 мм до 0,6 мм налаштовується
Максимальний розмір: 240 мм × 280 мм можливість великого формату
Оздоблення поверхні: Імерсійне золото, варіанти OSP, Ni/Au, Ni/Pd

Особливості та переваги продукту

Виняткове управління температурою

Висока теплопровідність нітриду алюмінію (170-200 Вт/м·К) ефективно розсіює тепло від потужних мікроелектронних компонентів, таких як IGBT і модулі SiC, запобігаючи перепаду тепла та забезпечуючи оптимальну продуктивність у складних пристроях живлення .

Чудова міцність зчеплення

Процес AMB створює металургійні зв’язки міцніші, ніж традиційні методи DBC, забезпечуючи довгострокову надійність у екстремальних умовах термічного циклу. З міцністю з’єднання >70 МПа наші підкладки перевершують звичайні керамічні підкладки з оксиду алюмінію за механічною міцністю.

Чудова стійкість до термічного удару

Доведено, що витримує тисячі швидких температурних циклів без збоїв, значно перевищуючи продуктивність звичайних керамічних підкладок. Це робить наші підкладки AMB AlN ідеальними для застосувань, які вимагають міцних ізоляційних елементів, що піддаються термічному навантаженню.

Висока електроізоляція

Забезпечує надійну електричну ізоляцію при високій напрузі (>15 кВ/мм), необхідну для безпеки та продуктивності силової електроніки в інтегральних схемах і розширених додатках для упаковки мікроелектроніки .

Оптимізований CTE Matching

Коефіцієнт теплового розширення точно відповідає напівпровідниковим матеріалам, зменшуючи навантаження та підвищуючи надійність у потужних додатках. Ця сумісність забезпечує довгострокову стабільність роботи для високочастотних модулів .

AMB Technology Excellence

Активне паяння металів використовує реактивні тверді припої, що містять активні елементи, такі як титан, для створення міцних хімічних зв’язків між шарами кераміки та міді. Ця вдосконалена технологія металізованої кераміки дозволяє створювати підкладки з чудовими термоциклічними характеристиками та механічною надійністю порівняно з традиційними методами DBC.

Посібник із впровадження та інтеграції

Проектування та моделювання
Надайте план схеми та вимоги до тепла. Наші інженери допомагають з тепловим і структурним моделюванням для оптимізації продуктивності для конкретного застосування в електронних упаковках .
Вибір матеріалу
Переконайтеся, що AlN AMB є оптимальним порівняно з альтернативами, виходячи з ваших теплових, електричних і механічних вимог до програм мікроелектроніки .
Прототипування
Ми виготовляємо валідаційні зразки для термоциклічних і циклічних випробувань, щоб переконатися, що продуктивність відповідає вашим вимогам.
Процес складання
Паяйте силові напівпровідники за допомогою стандартних процесів приєднання матриці, оптимізованих для характеристик AlN і вимог до теплових характеристик.
Системна інтеграція
Інтегруйте зібрані підкладки в кінцеві модулі з урахуванням належного механічного кріплення та теплового інтерфейсу.
Перевірка якості
Виконайте комплексне випробування електричних і теплових характеристик, щоб підтвердити роботу системи за очікуваних умов.
Обсяг виробництва
Масштабуйте до масового виробництва за допомогою наших систем забезпечення якості та досвіду виробництва для стабільної та надійної роботи.

Сценарії застосування

Системи живлення електромобілів

Тягові інвертори, бортові зарядні пристрої та перетворювачі DC-DC, які вимагають ефективного розсіювання тепла від пристроїв із SiC та IGBT. Наші субстрати забезпечують більш високу щільність потужності та надійність автомобільних силових пристроїв .

Залізничні перевезення

Системи перетворення електроенергії та керування у високошвидкісних поїздах, де надійність за умов вібрації та екстремальних температур має першочергове значення для безпеки та продуктивності.

Системи відновлюваної енергії

Інвертори високої напруги для сонячних і вітроенергетичних систем, твердотільні трансформатори та трансмісія HVDC, які вимагають надійного теплового керування та електричної ізоляції.

Промислова автоматизація

Моторні приводи високої потужності та промислове обладнання, що вимагають надійних теплових характеристик і надійності у складних виробничих середовищах.

Advanced Power Semiconductors

Упаковка для модулів IGBT, пристроїв із SiC і високочастотних перетворювачів енергії, де керування температурою має вирішальне значення для продуктивності та довговічності інтегральних схем .

Переваги для клієнтів і ціннісні пропозиції

Підвищена надійність: Зменште кількість відмов у польових умовах за допомогою підкладок, які витримують екстремальні температурні цикли та механічні навантаження
Збільшена щільність потужності: створюйте менші, потужніші модулі, використовуючи чудові можливості розсіювання тепла
Покращена ефективність: нижчі робочі температури підвищують ефективність напівпровідників і подовжують термін служби системи
Зниження загальної вартості: довгострокова надійність і підвищення продуктивності часто призводять до зниження загальної вартості володіння
Технічна експертиза: Отримайте доступ до великого досвіду Puwei у передовій електронній керамічній продукції та підтримці розробки додатків
Гнучкість конструкції: індивідуальні рішення для задоволення конкретних теплових і електричних вимог для різноманітних застосувань

Процес виробництва та забезпечення якості

Підготовка сировини
Вибір порошку нітриду алюмінію високої чистоти з перевіреними тепловими та електричними властивостями для стабільної роботи.
Керамічне формування
Лиття стрічки або сухе пресування для створення зелених листів із точним контролем товщини та консистенції матеріалу.
Точне спікання
Високотемпературне спікання для отримання щільної високоміцної кераміки AlN з оптимізованою теплопровідністю.
Оздоблення поверхні
Шліфування та полірування для досягнення необхідних характеристик товщини та площинності для оптимального з’єднання.
AMB Bonding
Високотемпературна вакуумна пайка з активними металевими сплавами для створення міцних металургійних зв’язків.
Схема схеми
Фотолітографія та травлення для точних мідних візерунків із високою роздільною здатністю.
Покриття поверхні
Застосування захисних і паяних покриттів для забезпечення надійної збірки та тривалої роботи.
Гарантія якості
100% перевірка та перевірка продуктивності для перевірки теплових, електричних і механічних властивостей.
Захищене пакування
Ретельне пакування, щоб запобігти пошкодженню під час транспортування та забезпечити цілісність продукту після прибуття.

Сертифікати якості та відповідність

Puwei Ceramic підтримує суворі стандарти якості та міжнародні сертифікати, що гарантує надійність компонентів професійного рівня для світових ринків:

Система управління якістю ISO 9001:2015 - Сертифіковані виробничі потужності
Свідоцтво про авторське право на поверхню керамічного радіатора - захищені інноваційні проекти
Свідоцтво про авторське право на систему виробництва керамічних матеріалів - власна методологія виробництва
Сертифікат продукту: GXLH41023Q10642R0S
Відповідність RoHS і REACH - міжнародні екологічні стандарти

Параметри налаштування та послуги OEM/ODM

Ми пропонуємо комплексні послуги з налаштування відповідно до ваших конкретних технічних вимог і завдань у сфері мікроелектроніки та силової електроніки.

Можливості налаштування

Розмір і геометрія: практично будь-який розмір і форма на основі ваших креслень, з великими форматами до 240 мм × 280 мм, як наша спеціалізація
Оптимізація товщини: товщина кераміки від 0,2 мм до 2,00 мм для задоволення конкретних електричних і механічних вимог
Схеми ланцюгів: спеціальне малювання міді з тонкими функціями та оптимізованими схемами для пропускної здатності по струму
Оздоблення поверхні: різні варіанти металізації, включаючи Ni/Au, Ni/Pd, Ag, OSP та Immersion Gold
Оптимізація для конкретного застосування: індивідуальні склади матеріалів і параметри обробки для вашого робочого середовища

Технічна експертиза

Наші знання в металізованій кераміці дозволяють нам надавати інноваційні рішення, які ідеально відповідають вашим технічним вимогам і цільовим цільовим показникам для передових застосувань електронної упаковки . Ми спеціалізуємося на створенні оптимізованих підкладок для вимогливих середовищ, де контроль температури та надійність є критичними.
