Глиноземна керамічна підкладка AMB з мідним покриттям: економічно ефективне рішення для силової електроніки
Огляд продукту
Глиноземно-керамічна AMB-плакована міддю підкладка Puwei розроблена для забезпечення оптимального балансу продуктивності, надійності та вартості для основної силової електроніки. Використовуючи високочистий оксид алюмінію (Al₂O₃), зв'язаний з безкисневою міддю за допомогою процесу активної пайки металу (AMB), він забезпечує надійну та термічно ефективну платформу. Ця підкладка є перевіреним у промисловості вибором для широкого спектру упаковок для електронної та мікроелектроніки, де економічна життєздатність є настільки ж важливою, як і технічні характеристики.

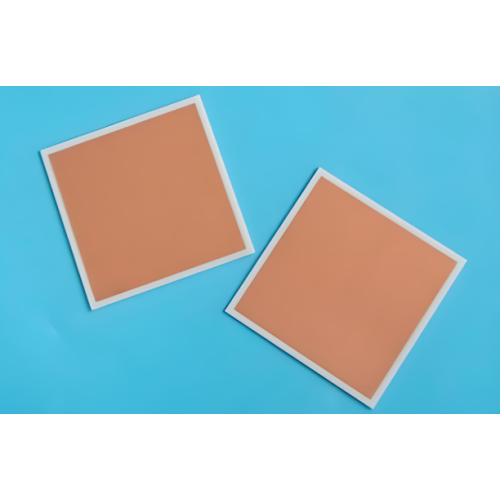

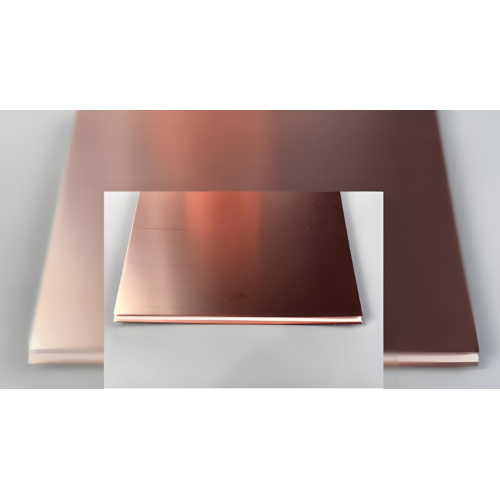

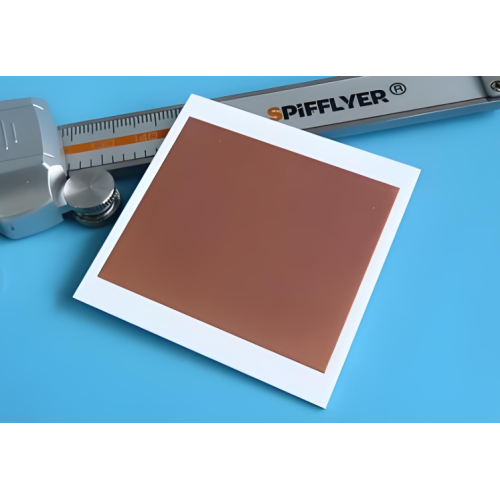

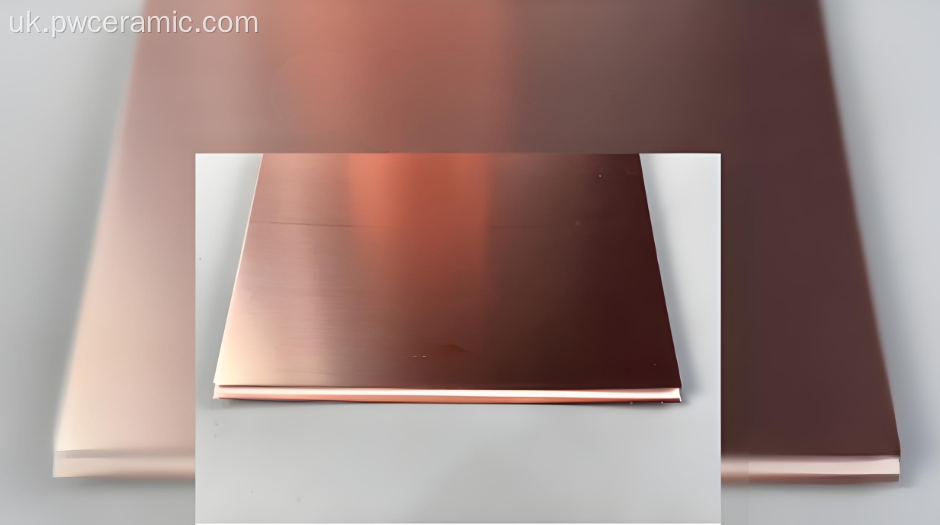

Високоякісна підкладка з глинозему AMB, що забезпечує відмінну механічну міцність і надійну електричну ізоляцію.
Ключові переваги для покупців B2B
- Неперевершене співвідношення ціни та ефективності. Досягніть надійного керування температурою (20-30 Вт/м·К) та електричної ізоляції за невелику частку вартості матеріалів преміум-класу, таких як AlN, що ідеально підходить для потужних пристроїв живлення .
- Надзвичайна механічна та термічна міцність: завдяки міцності на вигин >300 МПа та відмінній стійкості до високих температур, він витримує механічні навантаження та температурні цикли, забезпечуючи довгострокову надійність у промислових умовах.
- Перевірений галузевий стандарт: скористайтеся перевагами зрілої, широко поширеної технології з широкою перевіркою. Це зменшує ваші ризики при проектуванні та прискорює час виходу на ринок побутової та автомобільної електроніки.
- Міцне та надійне з’єднання: процес AMB створює чудове металургійне з’єднання (міцність на відрив >60 Н/см) між міддю та керамікою, запобігаючи розшаруванню та збільшуючи термін служби ваших потужних мікроелектронних компонентів .
Технічні характеристики
Властивості матеріалу та сердечника
Ця підкладка виготовлена на основі високочистої кераміки з оксиду алюмінію (Al₂O₃), покритої безкисневою міддю високої провідності. Його ключові показники продуктивності включають теплопровідність 20-30 Вт/(м·К), що ідеально підходить для стандартних потреб розсіювання електроенергії. Він забезпечує високу діелектричну міцність понад 10 кВ/мм для безпечної ізоляції, міцність на вигин понад 300 МПа для довговічності та коефіцієнт теплового розширення між 6,5 і 8,0 ppm/°C.
Розміри та конфігурації

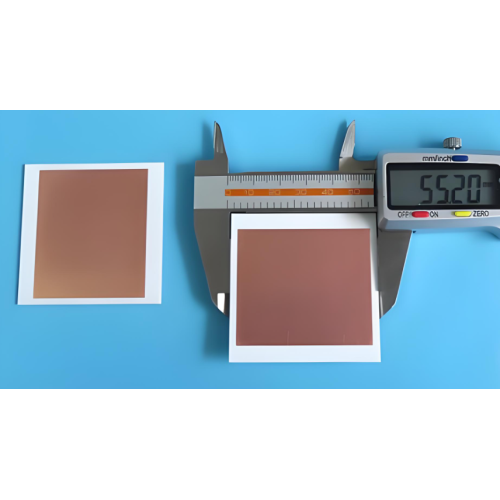

Ми пропонуємо велику гнучкість у розмірах. Стандартна товщина кераміки коливається від 0,25 мм до 1,5 мм, а мідне покриття можна налаштувати від 0,1 мм до 0,6 мм. Ми підтримуємо виробництво великого формату до 240 мм × 280 мм. Доступна обробка поверхні включає занурювальне олово, OSP, Ni/Au та ENIG для різних процесів складання інтегральних схем та інших компонентів.
Чому варто вибрати глинозем AMB замість альтернатив?
Для застосувань, де кінцева теплопровідність не є основним фактором, Alumina AMB забезпечує значні переваги. Порівняно з DBC (Direct Bonded Copper), процес AMB зазвичай забезпечує чудову міцність зв’язку між міддю та керамікою та кращу стійкість до термічної втоми. Порівняно з більш дорогими підкладками AlN, оксид алюмінію забезпечує понад 80% продуктивності для багатьох застосувань за значно нижчої вартості, що робить його розумним вибором для чутливих до вартості мікроелектроніки та ізоляційних елементів .
Основні сценарії застосування
Світлодіодне освітлення та побутова електроніка
Стандартний вибір для управління температурою в світлодіодних модулях і джерелах живлення малої та середньої потужності, де його економічна ефективність дозволяє конкурентоспроможне виробництво великої кількості.
Автомобільна електроніка (xEV)
Все частіше використовується в бортових зарядних пристроях, перетворювачах DC-DC і системах керування батареями для електромобілів, збалансовуючи вимоги до продуктивності та жорсткі цільові показники вартості.
Промислова та відновлювана енергетика
Надійна підкладка для електроприводів, сонячних інверторних пристроїв живлення та промислових систем керування, які потребують надійної роботи в складних умовах.
Біла техніка та модулі живлення
Знаходиться в інверторах кондиціонерів, компресорах холодильників та інших модулях живлення побутової техніки, забезпечуючи міцну та безпечну електричну ізоляцію.
Керівництво з впровадження та проектування
- Визначте вимоги: проаналізуйте свої термічні, електричні та механічні потреби, щоб підтвердити, що Alumina AMB є оптимальним рішенням.
- Проектування та моделювання: використовуйте наші дані про властивості матеріалів для теплового та електричного моделювання компонування вашого модуля.
- Налаштування та прототип: надайте свій шаблон схеми для виготовлення підкладки на замовлення. Ми виготовляємо прототипи для перевірки.
- Складання та перевірка: дотримуйтеся рекомендованих профілів пайки/оплавлення. Проведіть ретельні електричні та термоциклічні випробування, щоб переконатися в надійності.
Сертифікати та гарантія якості
Puwei Ceramic дотримується найвищих стандартів виробництва. Наше виробництво сертифіковано за стандартами ISO 9001:2015 та IATF 16949:2016 щодо якості автомобілів. Усі матеріали відповідають директивам RoHS і REACH, а наші субстрати відповідають вимогам визнання UL. Кожна партія проходить суворе тестування на точність розмірів, міцність на відрив і діелектричну міцність, що гарантує, що ви отримаєте стабільну високоякісну голу керамічну пластину, готову до складання.
Налаштування та послуги OEM/ODM
Ми спеціалізуємося на підготовці рішень на основі глиноземної кераміки (Al2O3) відповідно до ваших потреб. Наша комплексна настройка включає:
- Повний нестандартний дизайн: будь-який розмір, форма, товщина кераміки (0,2-2,0 мм) і складний малюнок мідної схеми.
- Гнучке оздоблення: різноманітність оздоблення поверхні (Ni/Au, занурене олово, OSP, ENIG) відповідно до процесу складання.
- Технічне партнерство: спільна інженерна підтримка від проектування до серійного виробництва, використовуючи наш досвід у металізованій кераміці .
Досконалість виробництва та процес
Наш вертикально інтегрований процес гарантує якість: від вибору високочистого порошку оксиду алюмінію, точного спікання та шліфування до критичного етапу активного паяння металу, який створює міцне мідно-керамічне з’єднання. Подальша фотолітографія, травлення та обробка поверхні виконуються під суворим контролем процесу. 100% кінцева перевірка гарантує, що кожна підкладка відповідає нашим суворим специфікаціям щодо продуктивності та надійності ваших електронних інтегральних схем.
