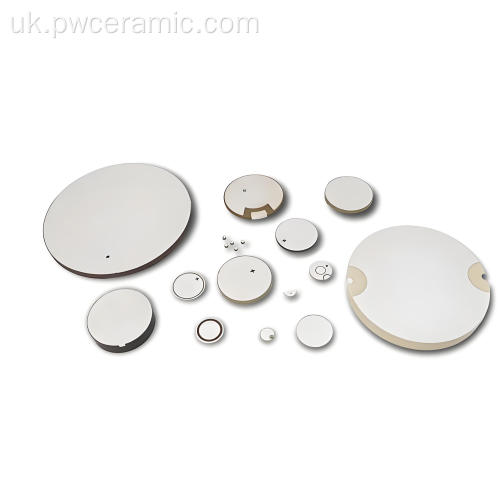

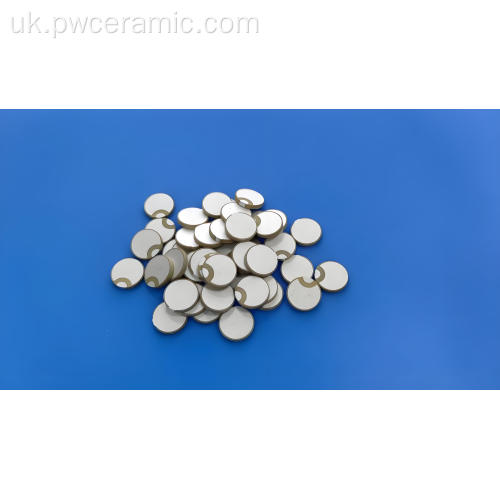

Керамічний диск із 95% глинозему для застосування в ультразвуковій п’єзоелектричній кераміці
Огляд продукту
Керамічні диски Puwei, що складаються з 95% глинозему, — це високоефективні, точно розроблені компоненти, розроблені як важливі захисні та з’єднувальні елементи для ультразвукових п’єзоелектричних перетворювачів. Виготовлені з глинозему чистотою від 95% до 99%, ці диски забезпечують критичну комбінацію механічної міцності, термічної стабільності та чудової електроізоляції, необхідної для захисту чутливих п’єзоелектричних елементів і забезпечення надійної передачі акустичного сигналу. Вони служать основним компонентом передових систем упаковки датчиків і електронних упаковок для ультразвукової технології.
Прецизійні керамічні диски з 95% глинозему для надійних ультразвукових п’єзоелектричних застосувань.
Основна цінність для OEM-виробників і системних інтеграторів
- Захистіть свою важливу п’єзоелектричну інвестицію: діє як міцний, зносостійкий передній шар або опорний елемент, захищаючи тендітну кераміку PZT від фізичного пошкодження, вологи та хімічного впливу в суворих промислових або медичних умовах.
- Забезпечення цілісності сигналу та акустичних характеристик: забезпечує послідовне узгодження акустичного опору та електричну ізоляцію, запобігаючи втраті або спотворенню сигналу. Це має вирішальне значення для досягнення точних вимірювань у неруйнівному контролі (NDT) і чіткого зображення в медичній діагностиці.
- Гарантія довгострокової надійності в складних умовах: завдяки максимальній робочій температурі 1200 °C і чудовій стійкості до термічного удару (350 °C) ці диски зберігають стабільність розмірів і продуктивність там, де інші матеріали виходять з ладу, зменшуючи аварійність і витрати на обслуговування.
- Спрощення складання з незмінною якістю: виготовлено з жорсткими допусками з винятковою послідовністю від партії до партії, що забезпечує плавну інтеграцію в автоматизовані складальні лінії та скорочує час калібрування для виробництва вашого датчика.
- Оптимізуйте витрати без шкоди для продуктивності: 95% глинозему забезпечує оптимальний баланс високої продуктивності та економічної ефективності для більшості ультразвукових застосувань, забезпечуючи вищу цінність порівняно зі спеціальною керамікою або менш міцними полімерами.
Технічні характеристики
Фізичні та матеріальні властивості
Ці диски складаються з глиноземної кераміки (Al₂O₃) на 95%-99% зі стандартною щільністю 2,05 г/см³. Вони забезпечують високу механічну міцність з міцністю на вигин 55 МПа і міцністю на стиск 550 МПа. Доступні в стандартних кольорах білого, чорного або кольору слонової кістки, вони можуть постачатися у вигляді точних дисків або нестандартних неправильних форм відповідно до певних конструкцій датчиків.
Теплові та робочі характеристики
Створені для стабільності, вони мають максимальну робочу температуру 1200°C, теплопровідність 1,6 Вт/мК і стійкість до термічного удару 350°C. Основні робочі характеристики включають чудову електричну ізоляцію для цілісності сигналу, високу хімічну стійкість до корозії та чудову механічну міцність із високою міцністю та зносостійкістю.
Ключові характеристики та переваги дизайну
В ультразвуковому перетворювачі диск із оксиду алюмінію виконує кілька ролей: як захисна пластина для зношування, акустичний відповідний шар або матеріал підкладки для гасіння вібрацій. Його низьке теплове розширення та висока твердість забезпечують точний повітряний зазор або лінію з’єднання між компонентами під час термічної та механічної напруги, що є життєво важливим для постійної частотної характеристики. Це робить його незамінним ізоляційним елементом і структурним компонентом складної мікроелектронної упаковки для датчиків.
- Оптимізований акустичний зв’язок: властивості матеріалу можна адаптувати для покращення передачі звукової енергії між елементом PZT і цільовим середовищем.
- Високотемпературна здатність: підходить для ультразвукових застосувань в екстремальних середовищах, таких як моніторинг процесів у гарячих промислових умовах.
- Стійкість до корозії та зносу: перевершує метали та полімери в агресивних хімічних або абразивних середовищах, подовжуючи термін служби.
Основні сценарії застосування
Медична візуалізація та терапія
Використовується як відповідні шари або елементи лінзи в ультразвукових датчиках для ультразвукової діагностики (сонографія) і HIFU (високоінтенсивний сфокусований ультразвук) терапевтичних систем, які вимагають біосумісності та чіткості сигналу.
Промисловий неруйнівний контроль (NDT)
Основні захисні пластини на контактних датчиках для виявлення дефектів у металах, композитах і зварних швах. Вони витримують постійне стирання та вплив з’єднувального гелю, забезпечуючи точну передачу сигналу.
Точні датчики та вимірювання
Інтегрований у датчики рівня, витратоміри та датчики відстані. Стабільність диска забезпечує довгострокову точність калібрування в промисловій автоматизації та управлінні процесами, часто поряд із силовими пристроями .
Потужний і високочастотний ультразвук
Використовується в ультразвукових очищувачах, зварювальних апаратах і сонохімічних реакторах, де потрібна висока механічна добротність і термічна стабільність для обробки інтенсивної акустичної енергії.
Рекомендації щодо інтеграції та поводження
- Вибір і проектування: визначте роль диска (зношувальна пластина, відповідний шар, підкладка) і виберіть діаметр, товщину (0,2 мм - 2,00 мм) і обробку поверхні за допомогою нашої інженерної підтримки.
- Перевірка перед складанням: Перевірте розміри та перевірте на будь-які дефекти поверхні. Очистіть ізопропіловим спиртом, щоб видалити забруднення.
- Склеювання та складання: використовуйте рекомендовану епоксидну смолу або припій, щоб прикріпити диск до п’єзоелектричного елемента або корпусу. Забезпечте рівномірну товщину клею для стабільних акустичних характеристик.
- Електричні та акустичні випробування: після складання виконайте аналіз електричного опору та акустичне імпульсно-ехо-тестування, щоб перевірити частотну характеристику та чутливість датчика.
- Калібрування та перевірка системи: інтегруйте датчик у кінцеву систему та проведіть повні функціональні випробування в імітованих робочих умовах.
Сертифікати та гарантія якості
Puwei Ceramic прагне до досконалості у виробництві відповідно до сертифікованої системи управління якістю ISO 9001:2015. Наші виробничі процеси забезпечують повну відстежуваність і узгодженість партій. Хоча ці диски часто є нестандартними компонентами, наше постачання матеріалів і виготовлення відповідають найвищим стандартам точності та надійності, гарантуючи, що вони функціонуватимуть як критична гола керамічна пластина у вашій готовій збірці.
Налаштування та послуги OEM/ODM
Ми спеціалізуємося на виробництві керамічних дисків, адаптованих до вашої точної геометрії перетворювача та вимог до продуктивності. Наші можливості налаштування включають:
- Повна геометрична свобода: будь-який діаметр, товщина та складні некруглі форми з жорсткими допусками.
- Поверхнева інженерія: спеціальне оздоблення поверхні (обпалена, шліфована, натерта, полірована) для контролю акустичного опору та характеристик з’єднання.
- Пристосування властивостей матеріалу: Регулювання щільності та мікроструктури в діапазоні 95%-99% оксиду алюмінію для точного налаштування акустичних і механічних властивостей.
- Обробка з доданою вартістю: точна обробка отворів, канавок або спеціальних профілів країв відповідно до конструкції корпусу.
- Технічне партнерство: спільна розробка від прототипу до серійного виробництва для ваших спеціалізованих потреб КЕРАМІЧНИХ КОМПОНЕНТІВ .
Виробничий процес і контроль якості
Наше виробництво забезпечує надійність: починаючи з високочистого порошку оксиду алюмінію, ми використовуємо точне сухе або ізостатичне пресування для формування зелених дисків. Потім вони спікаються у високотемпературних печах у контрольованій атмосфері для досягнення цільової щільності та міцності. Кожна партія проходить шліфування та притирку з ЧПУ для відповідності точним специфікаціям розмірів. 100% перевірка критичних параметрів, таких як діаметр, товщина, площинність і візуальні дефекти, гарантує, що кожен диск відповідає суворим вимогам збірки ультразвукової мікроелектроніки .
