Штампування Свердління Фрезерування глинозему Керамічний диск
Огляд продукту
Puwei Ceramic спеціалізується на виробництві високоточних керамічних підкладок із оксиду алюмінію за допомогою вдосконалених процесів штампування, свердління та фрезерування. Ці спеціалізовані диски пропонують виняткову електричну ізоляцію, високу механічну міцність і відмінну хімічну стабільність, що робить їх ідеальними для складних електронних упаковок і мікроелектроніки . Незалежно від того, чи потрібні вам нестандартні шаблони отворів або жорстка товщина, наші оброблені диски з оксиду алюмінію забезпечують надійну основу для критичних компонентів силової електроніки, промислового обладнання та високочастотних модулів.

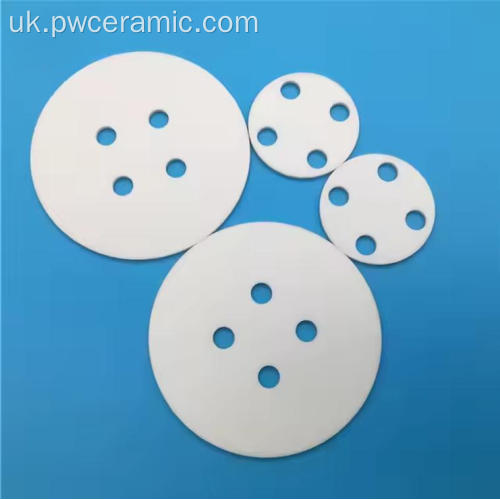

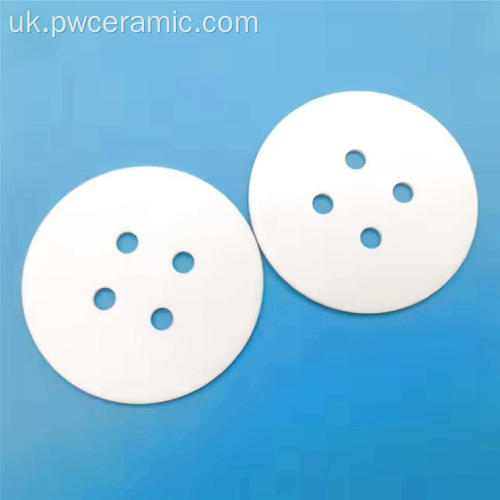

Керамічний диск з прецизійним просвердленням і фрезеруванням з оксиду алюмінію
Процес штампування для виробництва глиноземних керамічних дисків
Технічні характеристики
Склад матеріалу: 95% – 99% оксиду алюмінію високої чистоти (Al₂O₃). Стандартна форма: кругла (доступні спеціальні форми). Щільність: 3,9 г/см³. Твердість: 9 за шкалою Мооса (порівняно з сапфіром). Міцність на вигин: >300 МПа. Міцність на стиск: >2000 МПа. Діелектрична міцність: >10 кВ/мм. Питомий об'ємний опір: >10¹⁴ Ω·см. Теплопровідність: 20–30 Вт/м·К. Максимальна робоча температура: 1600°C.
Особливості та переваги продукту
Виняткова електроізоляція
Питомий об'ємний опір, що перевищує 10¹⁴ Ω·см, робить ці диски ідеальними для застосування під високою напругою та ізоляції електронних схем у пристроях живлення та високочастотних модулях .
Чудова механічна міцність
Завдяки винятковій твердості (9 Мооса) і високій міцності на вигин (>300 МПа) ці диски витримують значні механічні навантаження та стирання, забезпечуючи тривалий термін служби навіть у суворих умовах.
Можливості точної обробки
Удосконалені процеси штампування, свердління та фрезерування дозволяють точно контролювати розміри та складні геометрії з жорсткими допусками. Це дозволяє створювати спеціальні шаблони отворів, прорізів і профілів країв, необхідних для упаковки мікроелектроніки та упаковки датчиків .
Відмінна термічна стабільність
Стабільна продуктивність при температурах до 1600°C із низьким тепловим розширенням забезпечує стабільність розмірів в умовах термічного циклу, що є критичним для застосувань, таких як ізоляційні елементи у високотемпературних печах.
Хімічна інертність
Висока стійкість до хімічного впливу кислот, лугів і розчинників, підходить для корозійних середовищ і хімічних процесів, включаючи напівпровідникове обладнання.
Процес реалізації
- Аналіз застосування: визначення конкретних вимог, включаючи електричні, термічні та механічні фактори.
- Вибір матеріалу: виберіть відповідну чистоту глинозему (95–99%) на основі потреб у продуктивності та бюджету.
- Консультація з проектування: Співпрацюйте з нашою командою інженерів, щоб оптимізувати розміри дисків і шаблони отворів для мікрохвильових програм або вузлів живлення.
- Розробка прототипу: запитуйте зразки для тестування та перевірки в реальних умовах.
- Планування встановлення: Плануйте належне поводження, щоб запобігти пошкодженню – керамічні компоненти вимагають обережності під час збирання.
- Перевірка продуктивності: Випробуйте в реальних умовах експлуатації, щоб підтвердити термічну, електричну та механічну продуктивність.
Сценарії застосування
Ізоляція електронних компонентів
Служать ізоляційними прокладками та підкладками в силовій електроніці, забезпечуючи надійну електричну ізоляцію в таких пристроях, як модулі IGBT та джерела живлення для інтегральних схем . Також використовується як оголена керамічна пластина при складанні електронних інтегральних схем.
Системи теплового менеджменту
Забезпечують електричну ізоляцію, одночасно сприяючи ефективній теплопередачі в силових електронних модулях і вузлах, які вимагають високої теплопровідності. Ідеально підходить для термоелектричних вузлів охолодження та термоелектричних модулів для виробництва електроенергії .
Обладнання для обробки напівпровідників
Використовується як підкладка для пластин та ізоляційних компонентів у виробництві напівпровідників, де чистота та термічна стабільність є важливими для виготовлення мікроелектроніки .
Компоненти промислового обладнання
Функціонують як зносостійкі пластини, опорні поверхні та ізоляційні компоненти у високотемпературному промисловому обладнанні, пропонуючи подовжений термін служби порівняно з металами.
ВЧ і мікрохвильові схеми
Завдяки низьким діелектричним втратам і стабільним властивостям на високих частотах ці диски є чудовою підкладкою для радіочастотних схем , товстоплівкових гібридних мікросхем і мікрохвильових компонентів .
Переваги для клієнтів
- Підвищена надійність обладнання: чудові властивості зменшують кількість відмов і подовжують термін служби обладнання, особливо у мікроелектронних компонентах високої потужності .
- Покращена продуктивність: чудове управління температурою покращує загальну продуктивність системи в перетворювачах живлення та радіочастотних підсилювачах.
- Зниження витрат на технічне обслуговування: надзвичайна зносостійкість мінімізує частоту заміни, знижуючи загальну вартість володіння.
- Гнучкість дизайну: нестандартні розміри та схеми отворів підтримують інноваційні конструкції для додатків оптоелектроніки та автомобільної електроніки.
- Технічна підтримка: доступ до досвіду розробки матеріалів для оптимізації застосування, від вибору матеріалів до створення прототипів.
Сертифікація та відповідність
Наші виробничі потужності та процеси сертифіковані за міжнародними стандартами якості (Сертифікат: GXLH41023Q10642R0S). Ми підтримуємо суворі протоколи контролю якості протягом усього виробництва, щоб забезпечити постійну продуктивність і надійність для застосувань, включаючи упаковку датчиків і мікрохвильові програми . Усі продукти відповідають нормам RoHS і REACH, де це можливо.
Параметри налаштування
Ми пропонуємо комплексні послуги OEM і ODM для задоволення конкретних вимог клієнтів. Наша технічна команда може виготовити керамічні диски діаметром від 1 мм до 500 мм і товщиною від 0,2 мм до 50 мм із індивідуальними шаблонами отворів, обробкою країв і обробкою поверхні. Ми також пропонуємо металізовану кераміку з різними металевими покриттями для застосувань, які потребують електричного підключення, а також гібридні рішення, що включають кераміку з нітриду алюмінію для покращення теплових характеристик, коли це необхідно.
