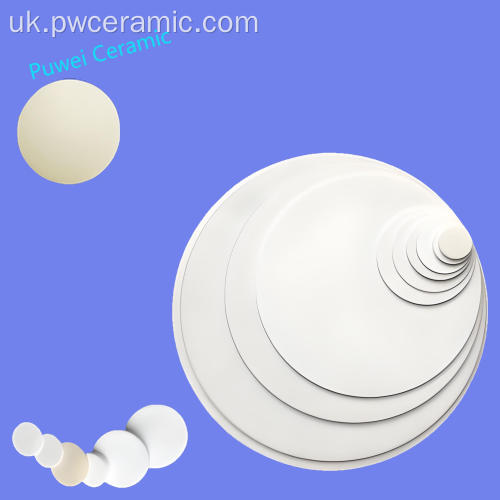

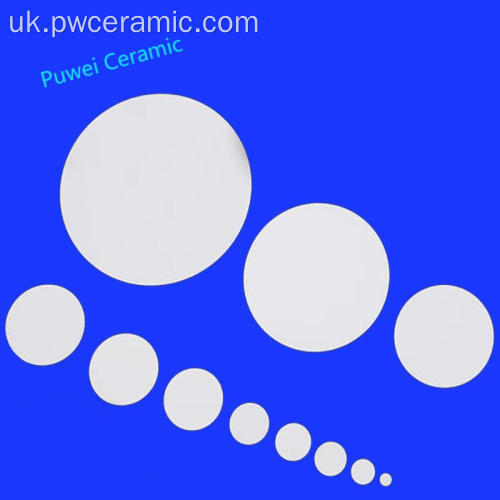

Індивідуальний високоточний керамічний диск із оксиду алюмінію
Спеціалізовані високоточні глиноземні керамічні диски Puwei, розроблені для критично важливих застосувань, забезпечують безкомпромісну надійність і продуктивність. Виготовлені з високочистого оксиду алюмінію (Al₂O₃), ці диски забезпечують чудову електроізоляцію, виняткову механічну міцність і виняткову хімічну стабільність. Наші передові можливості точної обробки забезпечують надточні допуски та нестандартну геометрію, що робить їх ідеальною підкладкою та компонентним рішенням для передової електронної упаковки , мікроелектроніки та високопродуктивних промислових систем.
Основна пропозиція для покупців B2B
- Продуктивність, оптимізована для застосування: вибирайте з індивідуальних марок матеріалів (96%, 99,5%, 99,8% Al₂O₃), щоб ідеально збалансувати вартість і продуктивність для вашої конкретної упаковки мікроелектроніки або силових пристроїв .
- Точність для безперебійної інтеграції. Досягніть ідеальної відповідності в складних вузлах, таких як упаковка датчиків і високочастотні модулі, завдяки нашим ультратонким допускам (діаметр: ±0,1%, товщина: ±0,01 мм).
- Підвищена надійність і довговічність системи: захищайте чутливі інтегральні схеми завдяки винятковій термічній стабільності та високій електричній ізоляції (>10¹⁴ Ω·см), знижуючи кількість відмов.
- Стабільність і масштабованість ланцюжка поставок: покладайтеся на потужність виробництва великого обсягу (200 000+ штук на місяць) і постійну якість, що підтримується процесами ISO 9001:2015.
Візуальна документація продукту

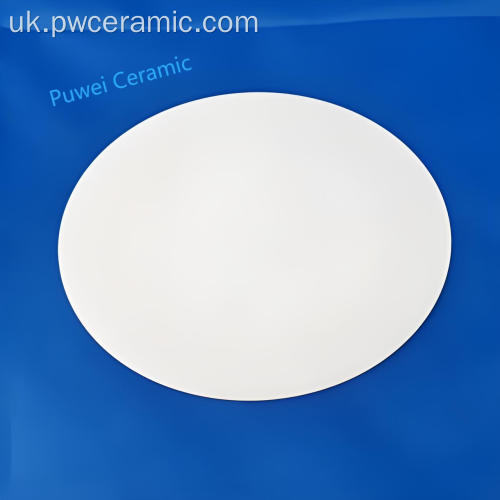

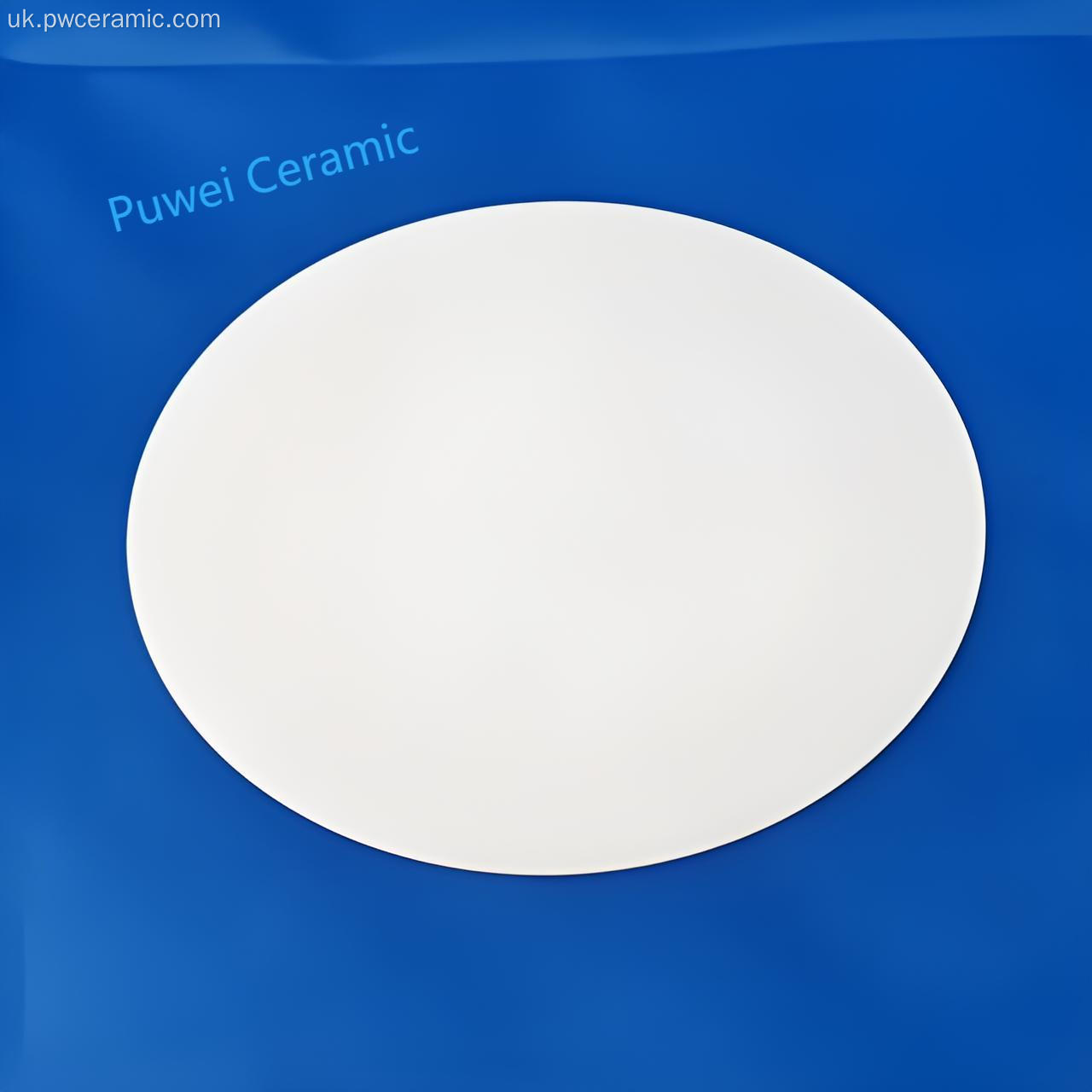

Високоточний керамічний диск із оксиду алюмінію індивідуальних розмірів і чудової обробки поверхні
Комплексне порівняння властивостей матеріалів для керамічних дисків із оксиду алюмінію
Технічні характеристики
Матеріал і фізичні властивості: Склад: високочистий оксид алюмінію (Al₂O₃). Стандартні оцінки: 96%, 99,5%, 99,8%. Щільність: 3,7-3,9 г/см³. Механічна міцність: твердість HV 1500-1700; Міцність на вигин 300-400 МПа; Міцність на стиск 2000-2500 МПа.
Електричні та теплові властивості: Електроізоляція: питомий об’ємний опір >10¹⁴ Ω·см; Діелектрична міцність 10-15 кВ/мм. Теплові характеристики: Теплопровідність 20-30 Вт/м·К; Максимальна робоча температура 1500-1650°C. Ідеально підходить для управління температурою в потужних мікроелектронних компонентах і силових пристроях .
Точні розміри та допуски: стандартний діапазон: діаметр 1-500 мм, товщина 0,1-50 мм. Стандартні допуски: діаметр від ±0,1% до ±0,5%, товщина від ±0,01 мм до ±0,1 мм. Оздоблення поверхні: варіанти від обпаленої до полірованої (Ra 0,1 мкм). Площинність: до 0,001 мм на 25 мм для критичних мікрохвильових додатків і радіочастотних схем, які вимагають виняткової стабільності розмірів.
Ключові характеристики та конкурентні переваги
1. Неперевершена електрична ізоляція для середовищ високої напруги
Служить важливим ізоляційним елементом у силовій електроніці та радіочастотних схемах , забезпечуючи безпеку та цілісність сигналу з питомим об’ємним опором >10¹⁴ Ω·см і діелектричною міцністю до 15 кВ/мм. Це робить їх ідеальними для високовольтних автомобільних і промислових застосувань, де електрична ізоляція має першочергове значення.
2. Чудова механічна та хімічна стійкість
Завдяки твердості HV 1500-1700 і міцності на стиск, що перевищує 2000 МПа, ці диски стійкі до екстремального зношування, корозії та механічних навантажень, гарантуючи тривалу роботу в суворих промислових умовах, хімічних процесах і лабораторних умовах, де керамічні компоненти повинні витримувати агресивні середовища.
3. Точна інженерія для передової електроніки
Удосконалене шліфування та притирка досягають точних характеристик, необхідних для гібридних мікросхем і підкладок для друкованих схем із товстою плівкою , що забезпечує мініатюризацію та дизайн високої щільності. Допуски ±0,01 мм забезпечують ідеальне вирівнювання в складних пакувальних вузлах мікроелектроніки .
4. Висока теплопровідність і стабільність
Теплопровідність 20-30 Вт/м·К ефективно управляє теплом у силових пристроях , термоелектричних модулях і потужних світлодіодних системах, зберігаючи стабільність роботи в широкому діапазоні температур від -50°C до 1650°C і значно подовжуючи термін служби компонентів.
5. Настроювана обробка поверхні
Від обпалених поверхонь для загального застосування до точного полірованого покриття (Ra 0,1 мкм) для оптичних і критичних застосувань ущільнення, ми надаємо точні характеристики поверхні, необхідні для вашої конкретної упаковки датчиків або оптоелектронних застосувань .
Як інтегрувати диски Puwei у ваш дизайн
- Визначте вимоги: укажіть розміри, допуски, клас глинозему (96%, 99,5%, 99,8%) і ключові вимоги до продуктивності (електроізоляція, теплопровідність, механічна міцність) для вашої програми, чи то електронної упаковки чи промислових компонентів.
- Консультації та дизайн: використовуйте інженерний досвід Puwei для оптимізації дизайну диска для технологічності та максимальної продуктивності, будь то гібридна мікросхема з товстою плівкою , рішення для упаковки датчиків або високочастотний модуль .
- Прототип і перевірка: ми виготовляємо та доставляємо прецизійні зразки для вашого суворого циклу випробувань і схвалення, включаючи термоциклування, механічні навантаження та перевірку електричних характеристик.
- Серійне виробництво та доставка: після затвердження ми виконуємо повномасштабне виробництво з гарантованою послідовністю від партії до партії та своєчасною доставкою з нашої потужності 200 000 штук на місяць.
Основні сценарії застосування
Електронна та мікроелектронна упаковка
Ідеально підходить як підкладки, прокладки та ізоляційні пластини в електронних упаковках , упаковках датчиків і як оголені керамічні пластини для виробництва інтегральних схем. Їхні точні розміри та електроізоляційні властивості забезпечують надійну роботу мікроелектронних вузлів.
Силова електроніка та радіочастотні/мікрохвильові компоненти
Вирішальний для ізоляції та розсіювання тепла в силових пристроях , модулях IGBT, а також як високоефективна підкладка для мікрохвильових компонентів і високочастотних модулів . Низькі діелектричні втрати забезпечують цілісність сигналу в радіочастотних ланцюгах аж до мікрохвильових частот.
Обробка напівпровідників та оптоелектроніки
Завдяки високій чистоті, чистоті та стійкості до теплового удару використовується для обробки пластин, технологічних пристосувань і компонентів в оптоелектроніці . Використовується в упаковці лазерних діодів і як лазерні керамічні радіатори.
Промислові ущільнення, швидкозношувані деталі та точні інструменти
Ідеально підходить для механічних ущільнень, підшипників, компонентів клапанів і деталей високоточних інструментів, де надзвичайна твердість, стійкість до корозії та стабільність розмірів не підлягають обговоренню. Ці керамічні компоненти перевершують метали в абразивних середовищах.
Додаткові програми включають волоконно-оптичні комунікаційні пристрої, автомобільні електронні модулі, світлодіодну промисловість та високоефективні модулі живлення, що використовують можливості дисків для терморегулювання та електричної ізоляції.
Передові керамічні рішення для електроніки нового покоління
Індивідуальні високоточні керамічні диски з глинозему Puwei служать основними компонентами для друкованих схем із товстою плівкою , елементів плівкового резистора та складних гібридних мікросхем . Їх сумісність із процесами тонкоплівкової та товстої металізації робить їх ідеальними для мікрохвильових компонентів та радіочастотних схем, які вимагають виняткових діелектричних властивостей. Ці диски також широко використовуються як ізоляційні елементи у потужних мікроелектронних компонентах і як оголені керамічні пластини для спеціальної електронної збірки в автомобільній, аерокосмічній та промисловій сферах.
