Високоефективна керамічна підкладка з оксиду алюмінію для модулів оптоелектронних трансиверів
Високоефективна глиноземна керамічна підкладка Puwei забезпечує важливу основу для сучасних оптоелектронних систем. Виготовлений із високочистого оксиду алюмінію (Al₂O₃), він забезпечує виняткову електричну ізоляцію, чудове управління температурою та видатну стабільність розмірів, необхідні для високошвидкісного обміну даними, упаковки мікроелектроніки та високочастотних модулів . Це ідеальна платформа для вимогливих додатків оптоелектроніки , що забезпечує надійну цілісність сигналу в центрах обробки даних, телекомунікаціях і високопродуктивних обчисленнях, де важлива надійність не підлягає обговоренню.
Основні переваги
- Чудова електроізоляція: питомий об’ємний опір >10¹⁴ Ω·см запобігає витоку сигналу та перехресним перешкодам.
- Ефективне управління температурою: теплопровідність 15-30 Вт/(м·К) ефективно розсіює тепло від лазерів та інтегральних схем .
- Висока стабільність розмірів: низький КТР забезпечує точне оптичне та механічне вирівнювання протягом температурних циклів.
- Надійна механічна міцність: міцність на вигин 200-350 МПа забезпечує довговічність.
- Точна якість поверхні: шорсткість поверхні <0,5 мкм забезпечує точне розміщення компонентів.
Візуальна документація продукту

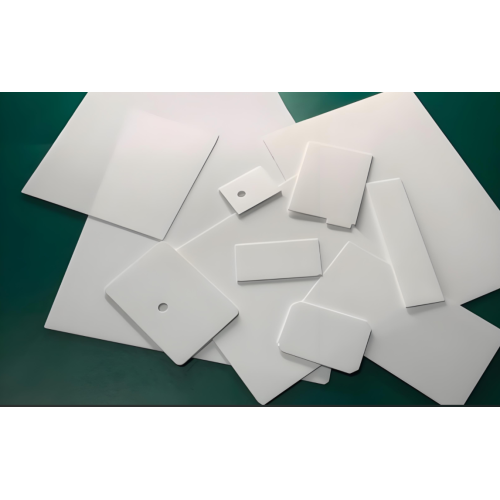

Керамічна підкладка з 99,6% оксиду алюмінію для потужних лазерних діодів

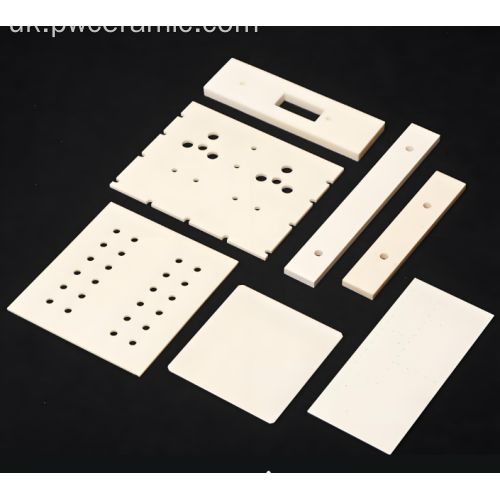

Керамічна підкладка потужних електронних модулів
Технічні характеристики
Властивості матеріалу та сердечника: Al₂O₃ високої чистоти (≥96% стандарт, 99,6% преміум). Питомий об'ємний опір >10¹⁴ Ω·см. Теплопровідність 15-30 Вт/(м·К). Коефіцієнт теплового розширення (КТР) 6-8 × 10⁻⁶/°C.
Механічні та розмірні параметри: міцність на вигин 200-350 МПа. Шорсткість поверхні (Ra) <0,5 мкм. Діапазон товщини від 0,2 мм до 2,00 мм. Максимальний формат 240 мм × 280 мм. Площиність <0,05 мм/50 мм.
Варіанти металізації та обробки: Доступна металізація: Au (високочастотна/стійка до корозії), Ag (сильнострумна), Cu (рентабельна). Процеси включають DBC, DPC і друк на товстій плівкі для користувальницьких шаблонів схем, придатних для конструкцій друкованих схем на товстій плівкі та гібридних мікросхем .
Особливості продукту та конкурентні переваги
1. Розроблено для високої частоти та цілісності сигналу
Чудові діелектричні властивості та низький тангенс втрат роблять його ідеальним для мікрохвильових компонентів і радіочастотних схем , забезпечуючи мінімальне погіршення сигналу у високочастотних модулях . Ця характеристика є важливою для підтримки цілісності даних у високошвидкісних оптичних трансиверах.
2. Надійне управління температурою для високої щільності потужності
Ефективно розсіює тепло від потужних лазерних діодів і мікросхем драйверів, запобігаючи перегріву та подовжуючи термін служби компонентів. Важливо для потужних мікроелектронних компонентів і систем охолодження лазерних діодів, де теплова щільність продовжує зростати з кожним поколінням.
3. Неперевершена стабільність розмірів і точність
Низький КТР забезпечує мінімальну зміну розмірів із температурою, зберігаючи критичні оптичні центри в модулях трансиверів і прецизійних упаковках датчиків . Ця стабільність безпосередньо призводить до вищої ефективності з’єднання та менших оптичних втрат протягом усього терміну служби продукту.
4. Універсальна платформа для вдосконаленої збірки
Служить міцною та надійною основою для товстоплівкових гібридних мікросхем , забезпечуючи інтеграцію складних схем у компактному розмірі. Підкладка підтримує різні методи складання, включаючи технології скріплення дротом, фліп-чіп і технології поверхневого монтажу.
5. Чудова якість поверхні для оптичних застосувань
Шорсткість поверхні <0,5 мкм забезпечує точне розміщення оптичних компонентів і забезпечує оптимальне зчеплення шарів металізації, критично важливе для підтримки цілісності сигналу в оптоелектроніці .
Процес інтеграції та складання
- Специфікація та дизайн підкладки: визначте розміри, візерунок металізації та оздоблення поверхні на основі вашої оптичної та електричної схеми. Наша команда інженерів співпрацює, щоб оптимізувати конструкцію для технологічності.
- Точне виробництво та металізація: ми виготовляємо підкладку з високочистого оксиду алюмінію та наносимо точні провідні сліди (Au/Ag/Cu), використовуючи вдосконалені процеси, які відповідають вимогам електронної упаковки .
- Збірка компонентів: монтуйте лазери, фотодіоди та інтегральні схеми драйверів на підкладку за допомогою методів кріплення матриці, таких як евтектичне з’єднання або епоксидне кріплення.
- З’єднання та оптичне вирівнювання: Виконайте з’єднання проводів і досягніть точного вирівнювання волокна/лінзи для оптимального оптичного з’єднання. Стабільність розмірів підкладки підтримує вирівнювання під час подальшого термічного циклу.
- Тестування та перевірка: перед інтеграцією системи проведіть комплексні випробування електричних, теплових і оптичних характеристик, включаючи внесені втрати, зворотні втрати та перевірку теплового опору.
Основні сценарії застосування
Центр обробки даних і телекомунікації
Високошвидкісні оптичні трансивери (QSFP+, SFP+), модулі переднього/зворотного зв’язку 5G та оптоволоконне мережеве обладнання, яке вимагає стабільної роботи в оптоелектронних додатках . Наші підкладки підтримують швидкість передачі даних від 10G до 800G і вище.
Високопродуктивні обчислення та датчики
Оптичні з’єднання для серверів і передових обчислювальних систем, а також прецизійний LiDAR і упаковка промислових датчиків , де цілісність сигналу та керування температурою є критичними для високочастотних модулів .
Автомобільна та промислова електроніка
Надійні підкладки для автомобільних LiDAR, промислових волоконно-волоконних датчиків і комунікаційних модулів Інтернету речей, які повинні витримувати суворі робочі середовища, включаючи вібрацію, вологість і екстремальні температури.
Спеціалізовані програми
Також підходить для силових пристроїв , ізоляційних елементів у системах високої напруги та як оголені керамічні пластини для нестандартних електронних збірок, де електрична міцність і теплові характеристики є важливими.
Додаткові програми включають волоконно-оптичні комунікаційні пристрої, модулі автомобільної електроніки, світлодіодну промисловість, високочастотні мікрохвильові системи та медичне лазерне обладнання, яке вимагає точного теплового та електричного керування.
Сертифікати та відповідність
Наше виробництво регулюється сертифікованою системою управління якістю ISO 9001:2015 . Матеріали та процеси відповідають стандартам RoHS/REACH, забезпечуючи глобальне нормативне визнання та сумісність ланцюга поставок. Кожна виробнича партія забезпечує повну відстежуваність від сировини до готової підкладки.
