Керамічний лист із 96% глинозему: прецизійна ізоляційна підкладка для силової електроніки

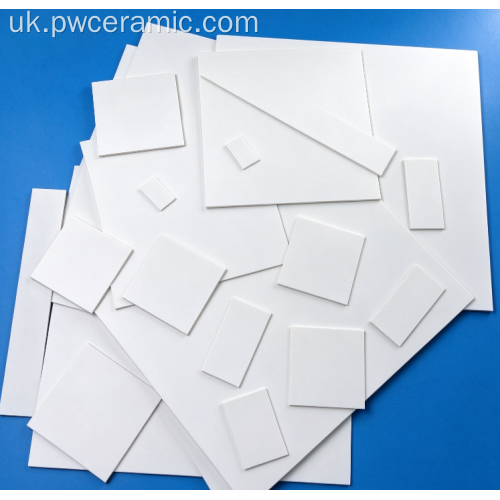

Керамічний лист Puwei із 96% оксиду алюмінію — це високочиста керамічна підкладка з оксиду алюмінію, розроблена для електричної ізоляції, терморегулювання та стабільності розмірів у силовій електроніці, товстоплівкових схемах і світлодіодних модулях. Як безпосередній виробник, ми постачаємо прецизійну керамічну пластину з оксиду алюмінію завтовшки 0,25–1,5 мм із лазерним різанням, поліруванням і металізацією.
Огляд продукту
Ця керамічна пластина з 96% оксиду алюмінію поєднує високу діелектричну міцність (>10 кВ/мм) з теплопровідністю 24–28 Вт/(м·K), що робить її надійною електроізоляційною керамічною пластиною для модулів IGBT, перетворювачів енергії та нагрівальних елементів. Перед відправленням кожен ізоляційний лист із оксиду алюмінію перевіряється на площинність, допуск по товщині та дефекти поверхні.
Технічні характеристики
- Матеріал: 96% Al₂O₃, білий/слонова кістка, щільність ≥3,70 г/см³
- Міцність на вигин: >400 МПа; діелектрична проникність 9,3 (1 МГц)
- Теплопровідність: 24–28 Вт/(м·К); макс. робоча температура 1400 °C
- Шорсткість поверхні: обпалена або полірована Ra 0,2–0,6 мкм
- Розміри: на замовлення; товщина 0,25–1,5 мм; викривлення <0,25%
Особливості та переваги продукту
- Відмінна електроізоляція — стабільна напруга пробою для високовольтних ланцюгів.
- Стійкість до високих температур — надійна робота до 1400 °C.
- Хороша теплопровідність — поширює тепло краще, ніж звичайні ізолятори.
- Зносостійкість і хімічна стійкість — довгий термін служби в суворих умовах.
- Низьке викривлення (<0,25%) — підтримує друк тонких ліній і кріплення штампа.
- Індивідуальна обробка — лазерне скрайбування, нарізка, свердління та металізація.
Як використовувати цей продукт
- Підтвердьте діелектричні, термічні та товщинні вимоги до вашої конструкції.
- Надішліть креслення або вкажіть розміри керамічної пластини з оксиду алюмінію на замовлення.
- Затвердити зразок і оздоблення поверхні (випалене або поліроване).
- Зберіть за допомогою кріплення матриці, паяння або припою за потреби.
- Перевірте теплоізоляційні та теплові характеристики вашого модуля.
Сценарії застосування
- Підкладки електронних схем і модулі силової електроніки
- Товстоплівкові гібридні схеми та тонкоплівкові схеми
- Світлодіодні підкладки та компоненти напівпровідникового обладнання

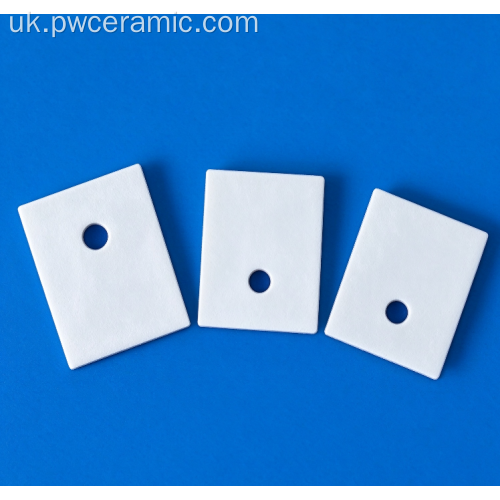

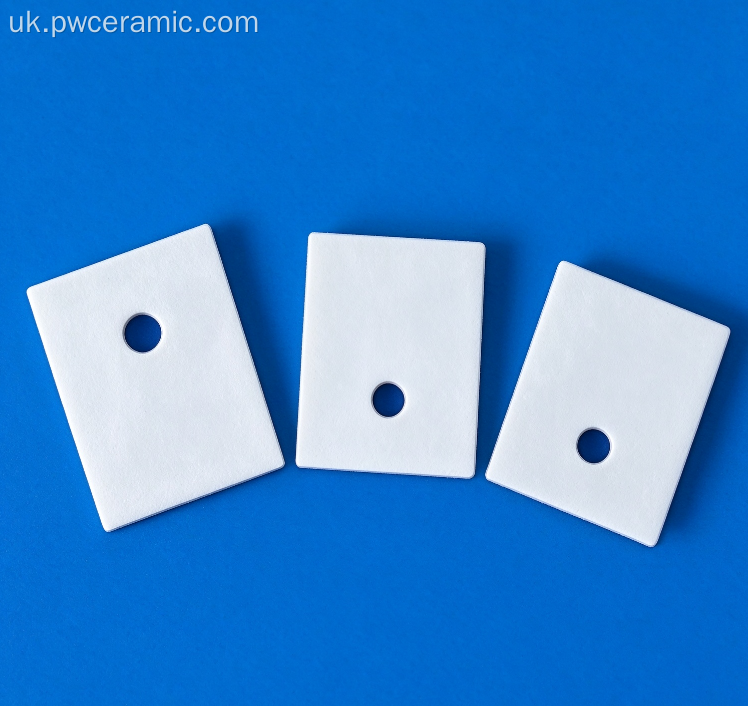

- Ізоляційні пластини для електроприладів, нагрівальних елементів і керамічних нагрівачів
- Сенсорні підкладки, високовольтні ізоляційні компоненти та паяльні пристосування
Кожну спеціальну керамічну підкладку з оксиду алюмінію можна адаптувати до площі вашого модуля, зменшуючи кроки збирання та покращуючи розподіл тепла.
Цінність для покупців
Вибір Puwei як постачальника глиноземної керамічної підкладки знижує загальну вартість завдяки меншій кількості етапів складання, стабільній якості партії та коротким термінам виконання (15–20 днів у міжсезоння). Місячна потужність досягає 200 000 одиниць, підтримуючи як прототипування, так і великі замовлення.
Сертифікація та відповідність
Виробництво відповідає стандартам управління якістю ISO9001. Перевірка охоплює площинність, допуск на товщину та діелектричний пробій на кожній партії.
Параметри налаштування

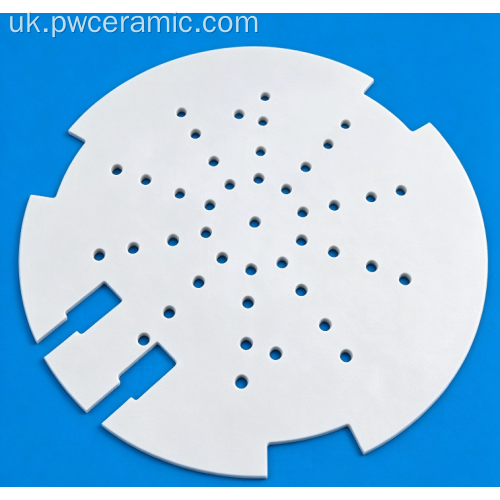

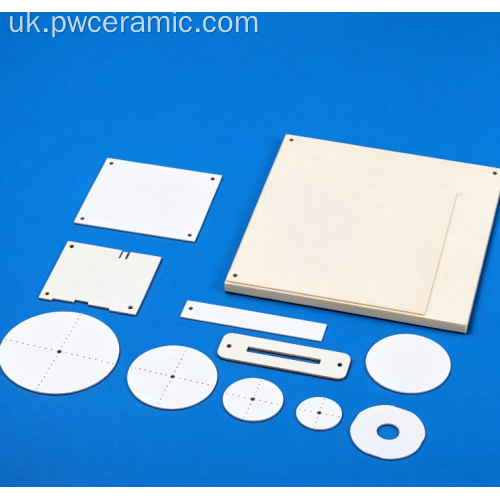

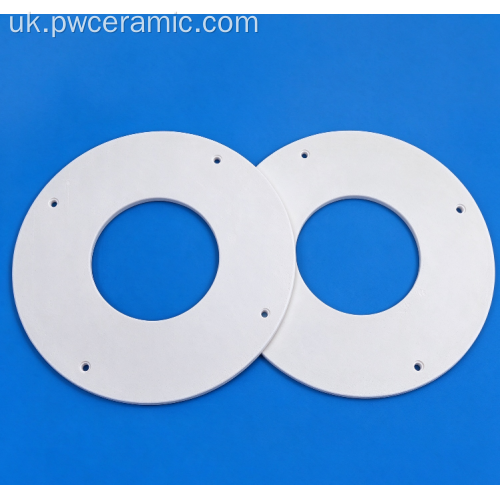

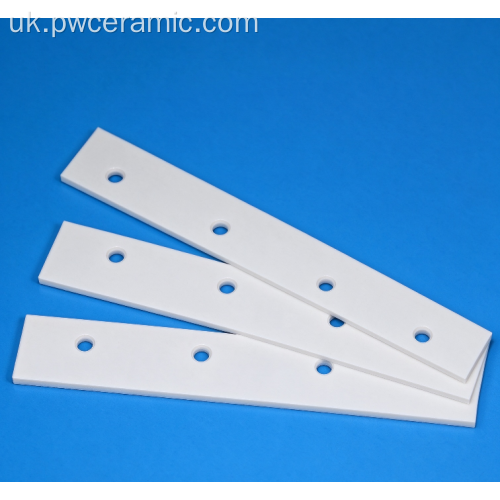

- Індивідуальні розміри, товщина та контур (фрезерування з ЧПУ, лазерна нарізка)
- Оздоблення поверхні: після випалу, дрібного шліфування або двостороннього полірування
- Металізація: Mo-Mn, координація DBC/DPC, золоте або мідне покриття
- Наскрізні отвори та наскрізні схеми для електричного з’єднання
Виробничий процес
- Підготовка порошку та лиття стрічки
- Ламінування та точна порізка
- Високотемпературне спікання з контролем короблення
- Притирка, полірування та лазерна обробка
- 100% перевірка та експортне пакування
Відгуки клієнтів
«Листи Puwei з 96% оксиду алюмінію прибули рівними та однорідними, що зменшило наш відсоток порожнеч при штампуванні». — Інженер силового модуля, Німеччина
«Нестандартні розміри та швидкі зразки допомогли нам швидко кваліфікувати субстрат». — покупець світлодіодного модуля, США
FAQ
- Які сертифікати ви маєте?
- ISO9001.
- Чи впроваджуєте ви систему управління якістю?
- так Кожен етап масового виробництва контролюється відповідно до встановлених процедур і стандартів.
- Чи можу я отримати зразки перед замовленням?
- Так, до 3 безкоштовних зразків; отримати вантаж через ваш кур'єрський рахунок.
- Ви виробник чи торгова компанія?
- Виробник.
- Які способи оплати ви приймаєте?
- T/T, D/P, Western Union та L/C.
- Як я можу отримати актуальні ціни?
- Пишіть або телефонуйте з вашими вимогами; ми відповідаємо протягом 24 годин.
