Підкладка з оксиду алюмінію з прецизійним лазерним накресленням для вдосконалених інтегральних схем
Огляд продукту
Puwei Ceramic спеціалізується на виробництві точних підкладок із оксиду алюмінію, спеціально розроблених для вимогливих застосувань інтегральних схем . Наші вдосконалені керамічні підкладки з оксиду алюмінію забезпечують виняткову електроізоляцію, чудовий терморегулятор і виняткову стабільність розмірів, що робить їх ідеальними для високоефективних електронних пакувальних рішень. Використовуючи найсучаснішу технологію лазерного скрайбування, ми створюємо точні візерунки та схеми на кераміці з високочистого оксиду алюмінію (Al₂O₃), забезпечуючи надійну роботу в середовищі високої частоти та високої температури.
Ці підкладки служать фундаментальною основою для різних електронних керамічних виробів , пропонуючи підвищену довговічність і електричні властивості порівняно зі звичайними матеріалами. Процес лазерного скрайбування забезпечує мікронну точність для складних конструкцій і з’єднань високої щільності, позиціонуючи наші продукти як ідеальні рішення для упаковки мікроелектроніки та розширених застосувань для упаковки датчиків .
Технічні характеристики
Наші підкладки з оксиду алюмінію, нанесені лазером, мають композицію високочистого оксиду алюмінію (Al₂O₃) з повністю настроюваними розмірами для задоволення конкретних вимог замовника. Стандартна товщина становить 0,635 мм, доступні індивідуальні варіанти від 0,2 мм до 2,00 мм. Теплові характеристики включають теплопровідність 29 Вт/м·K і діапазон робочих температур до 1600°C. Електричні властивості мають діелектричну проникність 9-10,5 на частотах МГц, діелектричну міцність >10 кВ/мм і питомий об’ємний опір >10¹⁴ Ω·см. Фізичні характеристики включають об'ємну щільність 3,9 г/см³ і шорсткість поверхні Ra: 0,03-0,7 мкм, що робить їх придатними для високочастотних модулів і точних електронних застосувань.
Зображення продукту

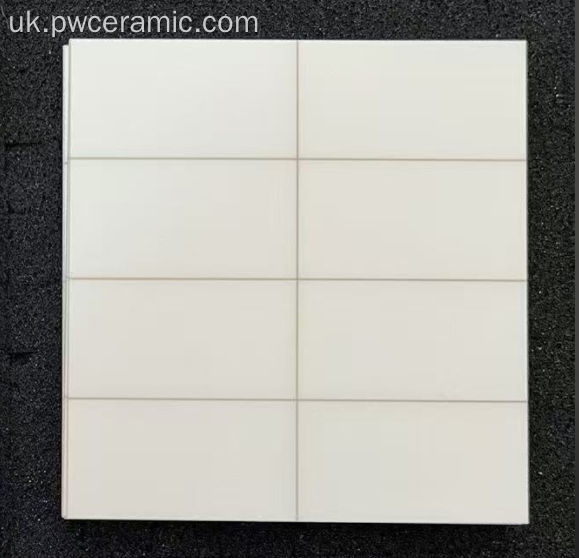

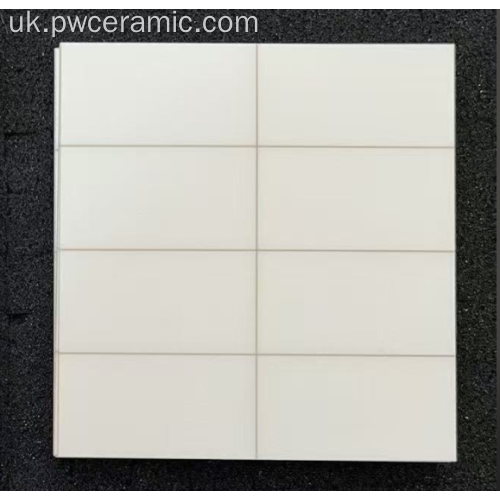

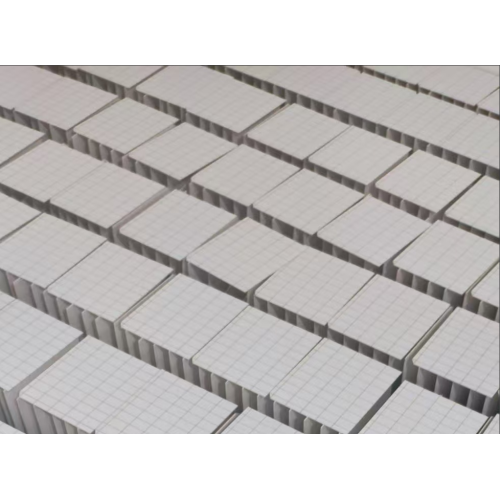

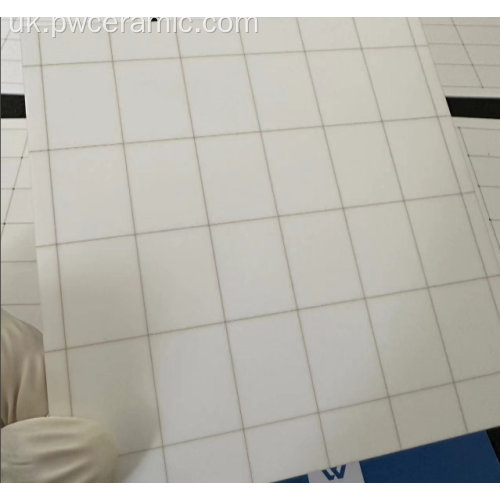

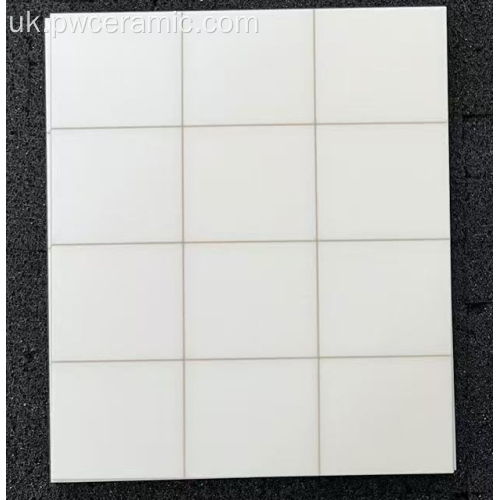

Підкладка з оксиду алюмінію з прецизійним лазерним скрайбуванням для інтегральних схем високої щільності
Особливості та переваги продукту
Вдосконалені характеристики електроізоляції
Наші підкладки з оксиду алюмінію забезпечують чудову електроізоляцію з чудовою діелектричною постійною та мінімальними діелектричними втратами в широкому діапазоні температур і частот. Це робить їх особливо придатними для мікрохвильових застосувань і високочастотних ланцюгів, де цілісність сигналу має першорядне значення.
Технологія прецизійного лазерного скрайбінгу
Удосконалений лазерний скрайбінг дозволяє створювати точні схеми схем із мікронною точністю, дозволяючи створювати складні конструкції та з’єднувати з високою щільністю, недоступні традиційними методами виробництва. Ця точність підтримує розробку складних товстоплівкових гібридних мікросхем і передових електронних вузлів.
Чудові можливості керування температурою
Завдяки теплопровідності 29 Вт/м·К наші підкладки ефективно відводять тепло від чутливих електронних компонентів, підвищуючи надійність і довговічність пристрою. Ця теплова продуктивність має вирішальне значення для енергетичних пристроїв і потужних програм, де управління теплом безпосередньо впливає на продуктивність.
Виняткові механічні властивості
Глиноземна кераміка забезпечує чудову твердість, зносостійкість і механічну міцність, забезпечуючи стабільність розмірів і захист делікатних електронних компонентів. Ці властивості роблять наші субстрати ідеальними як ізоляційні елементи у складних умовах.
Хімічна стійкість і стабільність навколишнього середовища
Висока стійкість до хімічного впливу та корозії, наші підкладки зберігають ефективність у суворих умовах, де інші матеріали погіршуються, забезпечуючи довгострокову надійність для промислового та автомобільного застосування.
Гнучкість індивідуального дизайну
Технологія лазерного скрайбування дозволяє швидко змінювати конструкцію та налаштовувати без потреби в дорогому інструменті, що робить її ідеальною для прототипування та виробництва малих та середніх обсягів спеціалізованих гібридних мікросхем .
Процес впровадження
- Консультація з проектування: співпрацюйте з нашою командою інженерів, щоб оптимізувати конфігурацію підкладки для ваших конкретних вимог до застосування
- Вибір матеріалу: виберіть відповідний рівень чистоти глинозему (96% або 99,6%) на основі потреб в електричних і теплових характеристиках
- Перевірка зразків: наша команда створює та перевіряє шаблони лазерного скрайбінгу перед виробництвом, щоб забезпечити точність дизайну
- Інтеграція компонентів: монтуйте та скріплюйте електронні компоненти за допомогою відповідних клеїв або передових методів склеювання
- Перевірка продуктивності: проведіть всебічне електричне та теплове випробування, щоб перевірити відповідність специфікаціям
- Системна інтеграція: вставте готову підкладку в кінцевий дизайн продукту
Сценарії застосування
Наші підкладки з глинозему, нанесені лазером, виконують важливі функції в багатьох передових електронних застосуваннях:
Високочастотні радіочастотні та мікрохвильові схеми
Ідеально підходить для радіочастотних і мікрохвильових компонентів , де критично важливі точне керування імпедансом і мінімальна втрата сигналу. Постійні діелектричні властивості забезпечують стабільну роботу в діапазонах частот, що робить їх придатними для систем зв’язку та радіолокаційних додатків.
Силова електроніка та системи перетворення
Для силових напівпровідникових пристроїв і модулів наші підкладки забезпечують чудову електричну ізоляцію та керування температурою, служачи надійною основою для потужних мікроелектронних компонентів у інверторах, перетворювачах і моторних приводах.
Удосконалена упаковка датчиків і MEMS
Точність і стабільність наших підкладок з оксиду алюмінію роблять їх ідеальними для розміщення чутливих MEMS-пристроїв і датчиків, забезпечуючи механічний захист, зберігаючи оптимальні електричні характеристики в складних умовах.
Світлодіодні та оптоелектронні системи
У світлодіодних матрицях і оптоелектроніці наші підкладки пропонують чудову відбивну здатність і керування температурою, подовжуючи термін служби пристроїв і зберігаючи незмінні робочі характеристики.
Медична та медична електроніка
Для медичних зображень, діагностичного обладнання та критично важливих медичних пристроїв наші підкладки забезпечують надійність і точність, необхідні в медичних додатках, де продуктивність не може бути знижена.
Аерокосмічні та оборонні системи
Довговічність і стабільність роботи в екстремальних умовах роблять наші підкладки придатними для аерокосмічних і оборонних застосувань, де надійність і довгострокова продуктивність є основними вимогами.
Пропозиція цінності клієнта
- Покращена продуктивність схеми: точне лазерне скрайбування забезпечує точні схеми схеми з мінімальними втратами сигналу та перехресними перешкодами, покращуючи загальну продуктивність системи
- Покращене управління температурою: ефективне розсіювання тепла подовжує термін служби компонентів і зменшує вимоги до охолодження, знижуючи загальну вартість системи
- Гнучкість дизайну: швидке створення прототипів і можливості налаштування без дорогих змін інструментів прискорюють цикли розробки продукту
- Підвищена надійність: чудові механічні та термічні властивості зменшують кількість відмов у складних умовах, зводячи до мінімуму претензії по гарантії
- Економічна ефективність: скорочення часу складання та підвищення продуктивності виробництва знижують загальні витрати на виробництво
- Підтримка мініатюризації: можливість створення дизайну з високою щільністю дозволяє використовувати менші, компактніші електронні пристрої з розширеною функціональністю
- Сумісність з автоматизованими процесами: спрощена інтеграція з автоматизованими системами складання підвищує ефективність виробництва
Сертифікація та відповідність
Наші виробничі потужності та процеси підтримують сертифікацію за міжнародними стандартами якості (сертифікат: GXLH41023Q10642R0S), забезпечуючи постійну якість і надійність. Ми впроваджуємо суворі протоколи контролю якості протягом усього виробничого процесу, щоб гарантувати, що продуктивність продукції відповідає встановленим вимогам.
Наші підкладки з глинозему, нанесені лазером, відповідають відповідним промисловим стандартам для електронної кераміки та придатні для використання в автомобільній, медичній, аерокосмічній та промисловій сферах, де потрібні сертифіковані компоненти. Ця відповідність забезпечує визнання на світовому ринку та полегшує інтеграцію в міжнародні ланцюжки поставок.
Можливості налаштування
Ми пропонуємо комплексні послуги OEM і ODM, адаптовані до конкретних вимог клієнтів. Наша технічна команда може виготовити керамічні підкладки товщиною від 0,2 мм до 2,00 мм із індивідуальними розмірами, формами та візерунками, нанесеними лазером, відповідно до специфікацій замовника.
Наші знання поширюються на спеціалізовані вимоги, включаючи металізовану кераміку на замовлення з різними металевими покриттями (Cu, Al, Au, Ag), оптимізованими для конкретних потреб застосування. Ми також можемо запропонувати гібридні рішення, що включають інші передові матеріали, такі як кераміка з нітриду алюмінію, для підвищення теплових характеристик у вимогливих додатках.
Незалежно від того, чи потрібен вам стандартний 96% оксид алюмінію або високочистий 99,6 глиноземний керамічний субстрат для покращених характеристик, наша команда інженерів розробляє рішення, які відповідають точним технічним вимогам і специфікаціям застосування.
Досконалість виробництва
Наш виробничий процес включає передові технології, спеціально розроблені для точних підкладок, нанесених лазером, починаючи з вибору та формулювання порошку глинозему високої чистоти. Процес лиття стрічки забезпечує рівномірний розподіл товщини з подальшим високотемпературним спіканням у контрольованій атмосфері для досягнення оптимальної щільності та властивостей матеріалу.
Для точного лазерного скрайбування використовуються системи, керовані комп’ютером, для створення точного малюнка, тоді як процеси обробки поверхні, включаючи точне полірування та очищення, забезпечують оптимальну якість поверхні. Додаткові послуги з металізації наносять електропровідні шари за потреби, суворі процедури перевірки забезпечують 100% перевірку розмірів і випробування електричних характеристик.
Кожна виробнича партія проходить численні контрольні точки якості, щоб гарантувати точність розмірів, якість поверхні та постійність електричних характеристик, підтримуючи застосування в діапазоні від стандартних голих керамічних пластин до вдосконалених гібридних мікросхем.
