Двосторонній полірований дзеркальний керамічний диск з нітриду алюмінію

Двосторонній полірований дзеркальний керамічний диск з нітриду алюмінію

$2
≥50 Piece/Pieces

Зв'язатися з нами

Тип оплати: T/T
Інкотерм: FOB,CIF,EXW
Хв. Замовлення: 50 Piece/Pieces
Перевезення: Ocean,Air,Express

Опис

Атрибути товару

Бренд: Puwei Ceramic

Origin: Китай

Сертифікація: GXLH41023Q10642R0S

місце походження: Китай

Типи: П'єзоелектрична кераміка, Ізоляційна кераміка, Електротермічна кераміка, Високочастотна кераміка, Діелектрична кераміка

Матеріал: Нітрид алюмінію

Polished AlN Ceramic Disc: Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Упаковка та доставка

Одиниці продажу:	Piece/Pieces
Тип упаковки:	Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у
Приклад рисунка:

Можливість постачання та додаткова інформація

Упаковка: Керамічні підкладки упаковані в картонні коробки з пластиковими вкладишами для запобігання подряпин і вологи. Міцні картонні коробки укладаються на піддони, закріплені стрічками або термоусадочною плівкою. Такий спосіб забезпечує стабільність, легкість у

Продуктивність: 1000000

Перевезення: Ocean,Air,Express

Місце походження: Китай

Можливість постачання: The annual output of ceramic substrate products is 1 million pieces.

Сертифікат: GXLH41023Q10642R0S

Тип оплати: T/T

Інкотерм: FOB,CIF,EXW

Опис продукту

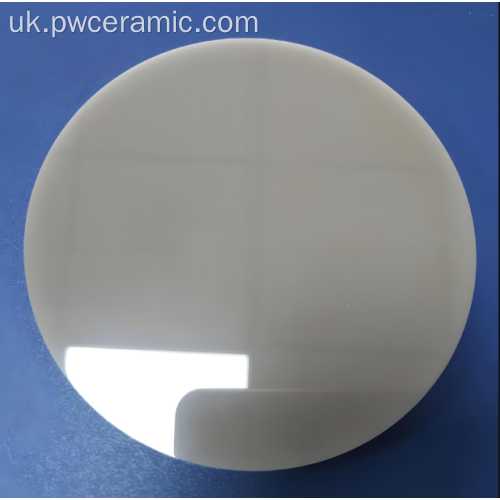

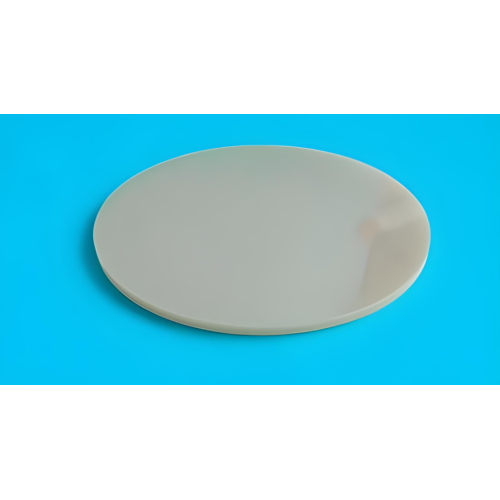

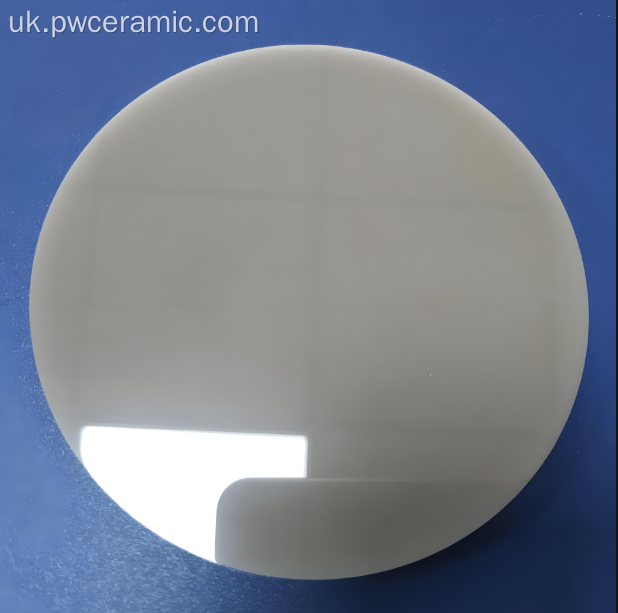

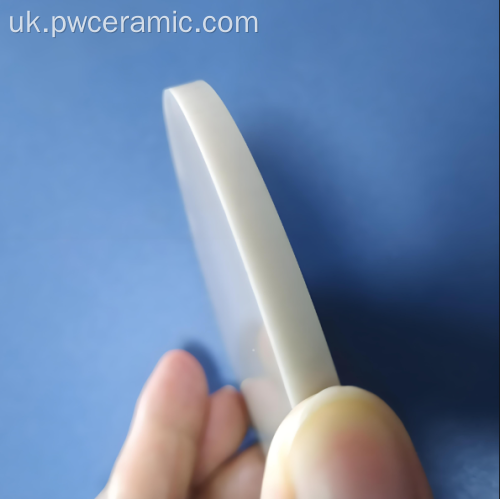

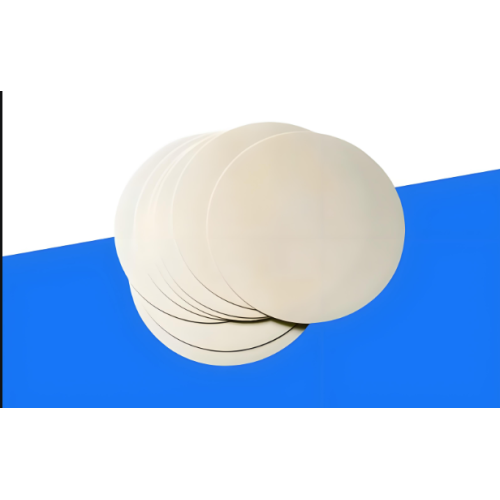

Двосторонній полірований дзеркальний керамічний диск з нітриду алюмінію – поверхня оптичного рівня та максимальний контроль температури

Огляд продукту

Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Двосторонній полірований дзеркальний керамічний диск із нітриду алюмінію Puwei Ceramic представляє вершину технології обробки керамічної поверхні. Цей високоефективний керамічний виріб поєднує в собі виняткові можливості терморегулювання з оптичною якістю поверхні, що робить його ідеальним для застосування в електронних упаковках і мікроелектроніці , які вимагають як чудового розсіювання тепла, так і точних оптичних властивостей.

Двостороннє дзеркальне полірування досягає значень шорсткості поверхні нижче 0,1 мкм Ra, створюючи винятково гладкі поверхні, які покращують характеристики відбиття та пропускання світла. Будучи фахівцем із підкладок із нітриду алюмінію та металізованої кераміки , Puwei забезпечує неперевершену якість передових керамічних компонентів для вимогливих технологічних застосувань.

Технічні характеристики

Performance parameter table of aluminum nitride ceramic disc

Властивості матеріалу та поверхні

Теплопровідність: 170–200 Вт/м·К
Шорсткість поверхні (з обох сторін): ≤0,1 мкм Ra
Площиність: ≤10 мкм/дюйм
Паралельність: ≤15 мкм
Діелектрична проникність: 8,9 на 1 МГц
Діелектрична міцність: 15–20 кВ/мм

Механічні властивості

Міцність на вигин: 300–400 МПа
Міцність на стиск: 2000–2500 МПа
Модуль Юнга: 310–330 ГПа
Твердість: 1200–1400 HV
Щільність: ≥3,28 г/см³

Теплові властивості

КТР (RT–400°C): 4,5×10⁻⁶/°C
Максимальна робоча температура: 1800°C (інертний)
Стійкість до термічного удару: ΔT > 500°C

Особливості та переваги продукту

Оздоблення поверхні оптичного рівня

Двостороннє дзеркальне полірування забезпечує шорсткість поверхні нижче 0,1 мкм Ra, забезпечуючи виняткову відбивну здатність і мінімальне розсіювання світла. Ідеально підходить для застосування лазерних систем, оптичних датчиків і високочастотних схем у мікрохвильових програмах .

Покращене управління температурою

Теплопровідність 170–200 Вт/м·К забезпечує виняткові можливості розсіювання тепла, зберігаючи ідеальну рівність поверхні, доповнюючи наш асортимент рішень DBC Ceramic Substrate for Power Devices .

Відмінна електроізоляція

Висока діелектрична міцність (15–20 кВ/мм) і питомий об’ємний опір (>10¹⁴ Ω·см) забезпечують надійну електричну ізоляцію в умовах високої напруги та високої частоти, що важливо для ізоляційних елементів у сучасній електроніці.

Надзвичайна механічна стійкість

Висока міцність на вигин (300–400 МПа) і стійкість до термічного удару (ΔT > 500°C) зберігають стабільність розмірів у екстремальних умовах термічного циклу.

Хімічна інертність

Стійкий до більшості кислот, лугів і корозійних газів, що забезпечує довгострокову надійність у жорстких хімічних середовищах і плазмовій обробці.

Точний контроль розмірів

Жорсткі допуски на площинність (≤10 мкм/дюйм) і паралельність (≤15 мкм) гарантують постійну продуктивність у додатках із точним складанням, наприклад у упаковці датчиків .

Інструкції з правильного поводження та встановлення

Очищення та підготовка поверхні: очистіть обидві поліровані поверхні ізопропіловим спиртом і безворсовими серветками в чистому приміщенні.
Запобіжні заходи щодо поводження: використовуйте чисті рукавички та вакуумні інструменти для збирання, щоб уникнути відбитків пальців і пошкодження поверхні.
Монтаж і збірка: Використовуйте відповідні термоінтерфейсні матеріали та забезпечте рівномірний розподіл тиску.
Інтеграція управління температурою: інтеграція з системами охолодження з урахуванням покращеного теплового шляху.
Оптичне вирівнювання: використовуйте прецизійне вирівнювання для оптичних застосувань.
Перевірка продуктивності: Перевірте теплові характеристики, електричну ізоляцію та оптичні властивості.

Сценарії застосування

Виробництво високоточної електроніки та напівпровідників

Служить преміум-підкладкою для високоточних електронних компонентів. Поєднання чудового розсіювання тепла, електричної ізоляції та дзеркально-гладких поверхонь значно покращує продуктивність компонентів у радіочастотних/мікрохвильових схемах, підсилювачах потужності та високочастотних модулях . Ідеально підходить для радіочастотних схем і мікрохвильових компонентів .

Передові оптичні системи та лазерні технології

Використовується в оптичних пристроях, які потребують ультрагладких поверхонь для точної взаємодії світла. Застосування включають кріплення лазерних діодів, платформи оптичних датчиків, світлодіодні розподільники тепла та прецизійні оптичні монтажні поверхні, де управління температурою та якість поверхні є критичними для оптоелектронних застосувань .

Силова електроніка та управління теплом

Невід'ємні компоненти в вузлах AMB Ceramic Substrate і силових електронних модулях. Дзеркальні поверхні підвищують ефективність термічного інтерфейсу, одночасно забезпечуючи електричну ізоляцію для IGBT, перетворювачів потужності та комутаційних пристроїв із сильним струмом – ідеально підходить для силових пристроїв і потужних мікроелектронних компонентів .

Дослідницьке та лабораторне обладнання

Ідеально підходить для систем надвисокого вакууму, наукових інструментів і дослідницького обладнання, де необхідна виняткова обробка поверхні, термічна стабільність і електрична ізоляція в складних експериментальних умовах. Також використовується як пластини з нітриду алюмінію для досліджень і розробок.

Аерокосмічні та оборонні системи

Використовується в радіолокаційних системах, авіоніці та військовій електроніці, де надійність в екстремальних умовах, точне керування температурою та стабільні діелектричні властивості є важливими для критично важливих застосувань. Зазвичай називаються голими керамічними пластинами для складання інтегральних схем.

Переваги для клієнтів

Покращена оптична продуктивність: дзеркальні поверхні мінімізують розсіювання світла та покращують відбивну здатність.
Покращена теплоінтерфейсна ефективність: надгладкі поверхні забезпечують оптимальний контакт із радіаторами.
Підвищена надійність продукту: надзвичайна термічна та механічна стабільність подовжує термін служби компонентів.
Зниження витрат на складання: точний контроль розмірів зводить до мінімуму потребу в додаткових фінішних операціях.
Гнучкість дизайну: сумісний із різними методами склеювання та металізації (товста плівка, тонка плівка).
Конкурентна перевага: чудові робочі характеристики забезпечують диференціацію на ринку.

Сертифікація та відповідність

Puwei Ceramic підтримує найвищі стандарти якості з номером сертифіката: GXLH41023Q10642R0S . Наше виробниче підприємство працює відповідно до суворих протоколів контролю якості, включаючи сертифікацію ISO 9001:2015, відповідність RoHS і REACH для екологічної безпеки.

Комплексне тестування включає 100% візуальний огляд, вимірювання шорсткості поверхні, перевірку площинності за допомогою оптичних інтерферометрів, тестування теплопровідності згідно з ASTM E1461 та перевірку електричної міцності згідно стандарту IEC 60243.

Параметри налаштування

Puwei Ceramic спеціалізується на послугах OEM і ODM для двосторонніх полірованих керамічних дисків з нітриду алюмінію, адаптованих до конкретних вимог до упаковки датчиків і передових електронних програм.

Діапазон товщини: від 0,2 мм до 2,00 мм із жорстким контролем допуску
Діаметр і розміри: нестандартні розміри, включаючи підкладки великого формату до 240×280×1 мм
Оздоблення поверхні: різні рівні полірування від стандартного дзеркального до суперполірованого (Ra < 0,05 мкм)
Допуски на розміри: спеціальні пакети допусків для критичних застосувань
Металізація: спеціальні металеві покриття для паяння твердим припоєм або з’єднання дротів – ідеально підходить для друкованих схем на товстій плівкі та гібридних мікросхем на товстій плівкі.
Обробка країв: різні варіанти обробки країв, включаючи скошування та округлення

⚙️ Частина вдосконаленого керамічного портфоліо Puwei: упаковка для мікроелектроніки , гібридні мікросхеми , пластини термоелектричних напівпровідникових модулів , КЕРАМІЧНІ КОМПОНЕНТИ , елементи плівкового резистора , товстоплівковий резистор , керамічна підкладка з алюмінію (Al2O3) тощо.
