Високоефективна керамічна підкладка з нітриду кремнію
Керамічні пластини з нітриду кремнію Puwei являють собою вершину передової керамічної технології, пропонуючи виняткову механічну міцність, термічну стабільність і надійність для найвимогливіших промислових застосувань. Як спеціалісти з передових електронних керамічних виробів, ми постачаємо ці підкладки преміум-класу, розроблені таким чином, щоб витримувати екстремальні умови, коли інші матеріали не витримують.
Наші підкладки з нітриду кремнію поєднують неперевершені механічні властивості з чудовими тепловими характеристиками, що робить їх ідеальними для застосувань, які вимагають виняткової довговічності та надійності в суворих умовах. Ці підкладки особливо цінні в енергетичних пристроях і застосуваннях з високим навантаженням, де традиційні матеріали, такі як керамічні підкладки з оксиду алюмінію, не можуть відповідати вимогам до продуктивності.
Візуальна документація продукту

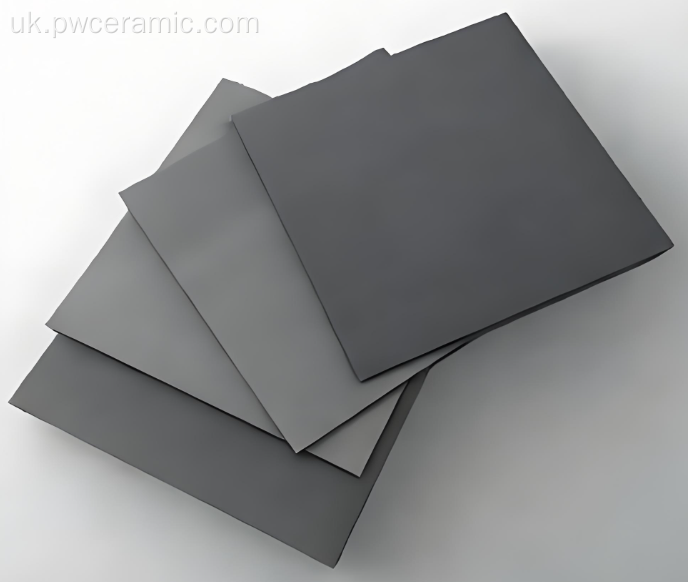

Керамічна підкладка з нітриду кремнію преміум-класу - розроблена для екстремальних умов

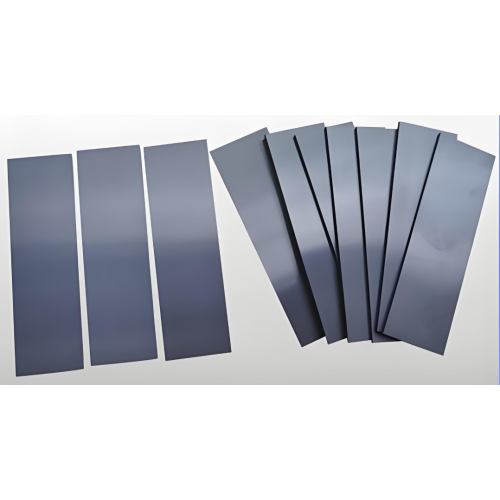

Точна сконструйована підкладка Si₃N₄ - оптимізована для високопродуктивних застосувань
Технічні характеристики
Склад матеріалу: нітрид кремнію високої чистоти (Si₃N₄) з щільністю 3,15-3,25 г/см³ і характерним забарвленням від сірого до сірувато-чорного.
Механічні властивості: міцність на вигин ≥900 МПа; в'язкість руйнування 6-8 МПа·м¹/²; модуль пружності 300-320 ГПа; міцність на стиск >2500 МПа; твердість HRA 92-94.
Теплові характеристики: Максимальна робоча температура 1300-1600°C; теплопровідність 23-25 Вт/(м·К); коефіцієнт теплового розширення 2,95-3,0×10⁻⁶/°C; стійкість до термічного удару понад ΔT 1000°C.
Електричні характеристики: Електрична міцність >15 кВ/мм; питомий об'ємний опір >10¹⁴ Ω·см при 25°C, що робить їх придатними для складних електронних упаковок та ізоляційних елементів у системах високої напруги.
Розмірні можливості: діапазон товщини від 0,2 мм до 2,00 мм; великий формат до 240×280×1 мм; шорсткість поверхні налаштовується відповідно до вимог застосування.
Особливості та переваги продукту
Виняткова механічна продуктивність
Поєднання високої міцності на вигин (≥900 МПа) і надзвичайної в’язкості до руйнування (6-8 МПа·м¹/²) нітриду кремнію забезпечує неперевершену механічну надійність у складних умовах застосування, значно перевершуючи традиційні матеріали. Це робить їх ідеальними для застосувань, які потребують надійних ізоляційних елементів у середовищах із високим навантаженням, таких як автомобільні силові модулі та промислове обладнання.
Чудові можливості керування температурою
Завдяки видатній стійкості до термічного удару (ΔT >1000°C) і низькому коефіцієнту теплового розширення наші підкладки з нітриду кремнію зберігають структурну цілісність через екстремальні температурні цикли, що робить їх ідеальними для застосувань, де швидкі зміни температури можуть зруйнувати інші матеріали. Ця термічна стабільність має вирішальне значення для потужних мікроелектронних компонентів і силової електроніки, де надійність під час термічних навантажень має першорядне значення.
Відмінна зносостійкість і стійкість до корозії
Власна твердість (HRA 92-94) і хімічна інертність нітриду кремнію забезпечують виняткову стійкість до зношування, стирання та хімічного впливу, забезпечуючи тривалий термін служби в суворих умовах експлуатації. Така довговічність забезпечує надійну роботу в промислових, автомобільних та аерокосмічних галузях, де доступ до обслуговування обмежений.
Розширена сумісність з металізацією
Наші підкладки з нітриду кремнію оптимізовані для передових процесів металізації, включаючи спеціалізовану технологію AMB (активна пайка металу) для покритих міддю підкладок. Це забезпечує надійну роботу в потужних електронних додатках і підтримує розробку складних товстоплівкових гібридних мікросхем і високочастотних модулів, які потребують надійного теплового керування.
Чудові діелектричні властивості
Завдяки питомому об’ємному опору >10¹⁴ Ом·см і діелектричній міцності >15 кВ/мм наші підкладки забезпечують чудову електричну ізоляцію для інтегральних схем і упаковок датчиків , запобігаючи витоку сигналу та забезпечуючи надійну роботу в середовищах високої напруги.
Рекомендації щодо впровадження
- Етап проектування: Співпраця з нашою командою інженерів для оптимізації дизайну підкладки для ваших конкретних вимог до застосування та умов напруги, включаючи термоциклічні профілі та механічні навантаження.
- Вибір матеріалу: виберіть відповідну товщину підкладки та обробку поверхні на основі механічних, термічних та електричних характеристик для вашої упаковки для мікроелектроніки .
- Планування металізації: визначте оптимальний підхід до металізації (AMB, DBC або тонка плівка) відповідно до ваших вимог до схеми та потреб у розподілі електроенергії.
- Інтеграція компонентів: монтуйте напівпровідникові пристрої та пасивні компоненти, використовуючи відповідні методи склеювання та матеріали для термоінтерфейсу, придатні для роботи при високій температурі.
- Збірка системи: інтегруйте збірку підкладки у свій кінцевий продукт, забезпечуючи належну механічну підтримку та керування температурою для оптимальної продуктивності.
- Перевірка продуктивності: проведіть всебічне тестування, включно з перевіркою температурних циклів, механічних навантажень і електричних характеристик, щоб підтвердити припущення щодо конструкції.
Сценарії застосування
Силова електроніка та напівпровідникові системи
Наші підкладки з нітриду кремнію вирізняються потужними модулями IGBT, корпусами силових напівпровідників, системами живлення електромобілів і перетворювачами відновлюваної енергії. Чудова термоциклічна продуктивність і надійність під час термічного навантаження роблять їх необхідними для силової електроніки наступного покоління, яка потребує надійних мікроелектронних пакувальних рішень для силових пристроїв .
Промислові та механічні компоненти
У складних промислових застосуваннях наші субстрати служать надійною основою для підшипників, ріжучих інструментів, компонентів двигуна та елементів турбіни. Виняткова зносостійкість і механічна міцність забезпечують тривалу роботу в суворих умовах експлуатації, підтримуючи сучасне виробниче та технологічне обладнання.
Обладнання для високотемпературної обробки
Для зварювальних і паяльних пристосувань, вузлів нагрівальних елементів, опор індукційного нагріву та захисних труб для термопар наші підкладки з нітриду кремнію забезпечують термічну стабільність і хімічну стійкість, необхідні для надійної роботи при підвищених температурах. Це робить їх ідеальними для упаковки датчиків у високотемпературних середовищах і контролю промислових процесів.
Аерокосмічні та оборонні системи
В аерокосмічних додатках, включаючи компоненти турбін, авіоніку та оборонні системи, наші підкладки забезпечують надійність і стабільність роботи, необхідні для роботи в екстремальних умовах, де вихід з ладу неможливий. Поєднання легких властивостей і виняткової міцності робить їх цінними для застосувань, чутливих до ваги.
Передові електронні системи
Підкладки з нітриду кремнію також чудово підходять для застосування в мікрохвильовій печі , оптоелектроніці та як оголені керамічні пластини для нестандартних електронних збірок, де електрична міцність, керування температурою та механічна надійність є важливими для тривалої роботи.
