Керамічне ізоляторне кільце з оксиду алюмінію: високоефективний електро- та теплоізоляційний компонент
Огляд продукту
Глиноземне керамічне ізоляторне кільце Puwei — це прецизійний керамічний компонент , розроблений для забезпечення неперевершеної надійності в складних електричних і теплових умовах. Виготовлене з високочистого оксиду алюмінію (Al₂O₃ ≥95%), це кільце є важливим ізоляційним елементом для застосувань, які вимагають чудової діелектричної міцності, виняткової механічної міцності та стабільної роботи від кріогенних до надвисоких температур. Він служить найважливішим будівельним блоком у передовій електронній упаковці та мікроелектроніці , забезпечуючи надійну та економічно ефективну альтернативу полімерним або нижчим керамічним ізоляторам.
Чому варто вибрати керамічне кільце Puwei?
- Перевірена надійність: витримує екстремальні електричні, термічні та механічні навантаження.
- Чистота матеріалу: високий вміст Al₂O₃ забезпечує постійну, передбачувану продуктивність.
- Універсальність конструкції: функціонує як прокладка, ізолятор, опора або компонент герметичного ущільнення.
- Глобальна відповідність вимогам: виготовлено на підприємствах, сертифікованих за стандартом ISO 9001:2015.
Технічні характеристики та властивості матеріалу
Наші керамічні кільця з оксиду алюмінію характеризуються чудовою комбінацією властивостей: питомий об’ємний опір >10¹⁴ Ω·см, діелектрична міцність 15-25 кВ/мм і діапазон теплопровідності 15-30 Вт/(м·К). Низький коефіцієнт теплового розширення матеріалу (6-8 ×10⁻⁶/°C) забезпечує стабільність розмірів під час термічного циклу, що є важливою характеристикою для мікроелектронних компонентів високої потужності . Завдяки міцності на вигин 200-350 МПа та максимальній робочій температурі 1600°C він перевершує більшість органічних і багатьох металевих альтернатив.
Зображення продукту

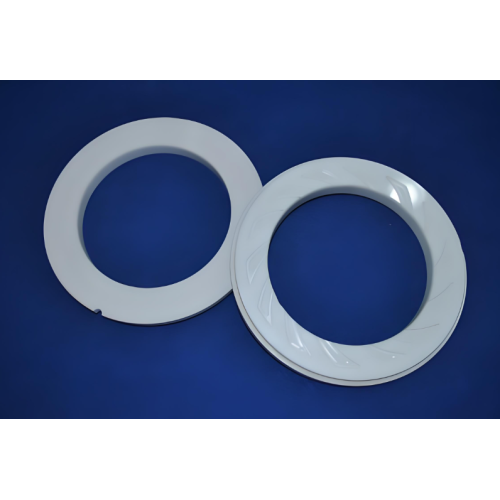

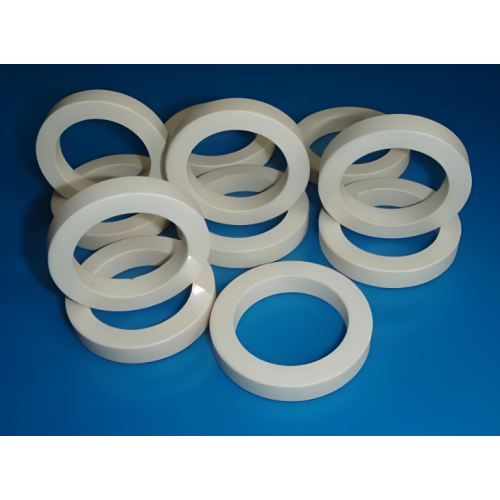

Прецизійно виготовлені керамічні кільця з однорідної геометрії.

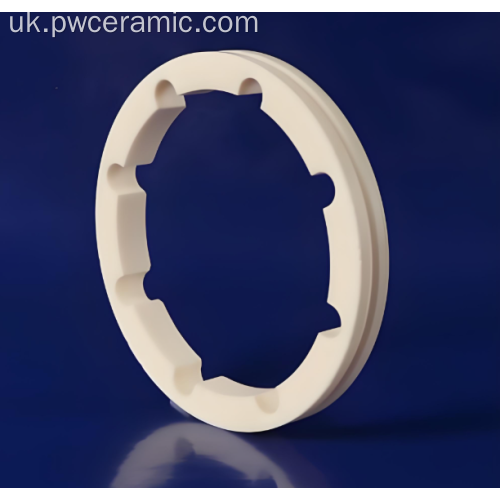

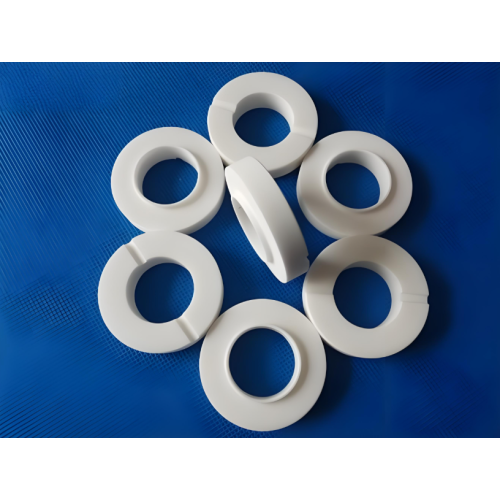

Кільця, що використовуються в електроізоляційних і терморегулюючих вузлах.
Ключові характеристики та конкурентні переваги
Чудова електроізоляція
Надзвичайно високий питомий об'ємний опір і діелектрична міцність запобігають витоку струму та пробою, що робить його ідеальним для силових пристроїв і додатків високої напруги.
Відмінна термічна та механічна стабільність
Висока теплопровідність у поєднанні з низьким тепловим розширенням ефективно керує теплом, зберігаючи структурну цілісність під час механічного навантаження та теплового удару.
Виняткова стійкість до навколишнього середовища
Інертний до більшості кислот, лугів і корозійних атмосфер. Надійно працює в суворих умовах, де пластмаси та метали деградують.
Високочастотна продуктивність
Стабільна діелектрична проникність (9-10 при 1 МГц) і низький тангенс втрат забезпечують мінімальні перешкоди сигналу, придатні для радіочастотних схем і мікрохвильових компонентів .
Рекомендовані інструкції зі встановлення та поводження
- Перевірка перед установкою: візуально перевірте на наявність тріщин або відколів. Очистіть поверхні ізопропіловим спиртом.
- Правильне поводження: використовуйте чисті неметалеві інструменти, щоб уникнути забруднення або пошкодження поверхні.
- Вирівнювання та посадка: Переконайтеся, що кільце ідеально вирівняно із сполученими поверхнями. Застосуйте рівномірний осьовий тиск, щоб зафіксувати його — уникайте скручування або нерівномірного зусилля.
- Зауваження щодо крутного моменту: якщо використовується в болтовому вузлі, дотримуйтеся рекомендованих значень крутного моменту, щоб запобігти розтріскування від точкових навантажень.
- Перевірка після інсталяції: перевірте наявність зазорів або зміщень. Виконайте перевірку безперервності, щоб перевірити електричну ізоляцію, якщо потрібно.
Основні сценарії застосування
Силова електроніка та енергетичні системи
Використовується як ізоляційні прокладки та втулки в модулях IGBT , перетворювачах потужності та інверторах відновлюваної енергії. Забезпечує критичну ізоляцію в мікроелектронних компонентах високої потужності .
РЧ, мікрохвильова піч і зв'язок
Ідеально підходить для високочастотних модулів , фідерів антени та опор хвилеводів, де стабільні діелектричні властивості та низькі втрати сигналу є найважливішими.
Промислове та високотемпературне обладнання
Служить ізолятором для печей, захисними трубками для термопар і ізоляційними компонентами в обладнанні для виробництва напівпровідників, завдяки своїй стійкості до надвисоких температур.
Передова електроніка та датчики
Використовується в упаковці датчиків , кріпленнях лазерних діодів і як структурні елементи в гібридних мікросхемах і вузлах товстої плівки .
Ціннісна пропозиція для покупців B2B
- Подовжений термін служби компонентів: скорочує час незапланованих простоїв і витрати на заміну в критично важливих системах.
- Підвищена безпека системи: мінімізує ризики короткого замикання та перегріву.
- Оптимізація конструкції: забезпечує більш компактні та ефективні конструкції, дозволяючи компонентам працювати ближче один до одного при вищих напругах/температурах.
- Загальна вартість володіння (TCO): Довговічність і надійність глиноземної кераміки часто призводять до нижчих довгострокових витрат порівняно з нижчими матеріалами.
Гарантія якості та сертифікати
Виробництво Puwei регулюється суворою сертифікованою системою управління якістю ISO 9001:2015 . Наші процеси забезпечують узгодженість від партії до партії, відстеження матеріалу та повну відповідність відповідним міжнародним стандартам для електроізоляційних матеріалів. Номер сертифікату: GXLH41023Q10642R0S .
Можливості налаштування
Ми пропонуємо широкі послуги OEM/ODM, щоб адаптувати ізоляторні кільця відповідно до ваших точних специфікацій, використовуючи досвід, відточений у виробництві складних керамічних підкладок із оксиду алюмінію та інших передових КЕРАМІЧНИХ КОМПОНЕНТІВ .
Розміри та допуски
Індивідуальні внутрішні/зовнішні діаметри, товщини та спеціальні геометрії (наприклад, ступінчасті, скошені) із жорсткими допусками для точних збірок.
Оздоблення поверхні та металізація
Варіанти варіюються від обпалених до прецизійних притертих/полірованих (Ra ≤ 0,4 мкм). Ми також можемо наносити металізовані покриття (Mo-Mn, W тощо) для паяння твердим припоєм, подібно до нашої лінії металізованої кераміки .
Оцінки матеріалів
Доступні з різними рівнями чистоти оксиду алюмінію (наприклад, 95%, 99%, 99,6% Al₂O₃), щоб збалансувати вимоги до продуктивності та вартість.
Точний виробничий процес
- Обробка порошку: порошок глинозему високої чистоти рівномірно змішується з допоміжними речовинами для спікання.
- Формування: форми створюються за допомогою сухого пресування або ізостатичного пресування для високої щільності та однорідності.
- Високотемпературне спікання: обпалюється в печах з контрольованою атмосферою при температурах понад 1600°C для досягнення кінцевої твердості та міцності.
- Точна обробка: шліфування та притирка з ЧПК забезпечують точні розміри та обробку поверхні.
- Ретельний контроль якості: кожна партія проходить вимірювання, візуальне тестування та тестування на основі зразків (електричні, механічні).
Часті запитання (FAQ)
Які ключові переваги перед полімерними ізоляторами (наприклад, PEEK, Vespel)?
Глиноземна кераміка пропонує значно кращу термостійкість (до 1600°C проти зазвичай <300°C), вищу твердість, кращу стабільність розмірів, не виділяє газів і не повзає під навантаженням, що робить її більш надійною для тривалих застосувань із високим навантаженням.
Чи можна ці кільця паяти або припаювати до металевих частин?
Так, але тільки якщо на поверхню кераміки спочатку нанесено шар металізації (наприклад, Mo-Mn, Tungsten). Puwei пропонує це як стандартну опцію налаштування, перетворюючи кільце на металізовану керамічну деталь, готову до з’єднання.
Який типовий час виконання індивідуальних замовлень?
Для стандартних нестандартних геометрій і матеріалів час виготовлення прототипу становить 3-4 тижні, а виробництво займає 5-7 тижнів залежно від кількості та складності. Ми пропонуємо швидкі послуги для термінових потреб.
Яка вартість порівняно з кільцями з нітриду алюмінію (AlN)?
Глиноземна кераміка забезпечує відмінне співвідношення ціни та якості. У той час як нітрид алюмінію забезпечує вищу теплопровідність, глинозем є значно більш економічно ефективним для застосувань, де його теплові та електричні властивості достатні.
